Trước khi chúng ta đi vào phần hướng dẫn cài đặt rơ le bảo vệ điện áp và tần số Selec 900VPR chúng ta sẽ tóm tắt phần chức năng và thông tin chung về sản phẩm này, và nếu bạn cần tham khảo Tài liệu kỹ thuật rơ le bảo vệ điện áp và tần số Selec 900VPR
- Rơ le bảo vệ điện áp và tần số Selec 900VPR nhỏ gọn, gắn trên thanh ray
- Chức năng bảo vệ: thấp / quá điện áp; thấp /quá tần số; mất cân bằng pha; thứ tự pha và mất pha
- Dùng cho mạng 3 pha 3 dây, 3 pha 4 dây
- Thời gian tác động trễ: 0 - 99 giây
- Thấp áp / quá áp: 280 - 520 V AC (mạng điện 3 pha 3 dây) 161 - 300 V AC (mạng điện 3 pha 4 dây)
- Thấp / quá tần số: 45 - 65 Hz
- Mất cân bằng điện áp: 5 - 99.9%
- Ngõ ra: 2 C / O (NO/5A, NC/3A @ 250V AC)
- Nguồn cấp: Lấy điện áp ngõ vào cấp nguồn
Hướng dẫn đấu nối, cài đặt, test chức năng bảo vệ điện áp và tần số của Rơ le bảo vệ Selec 900VPR gồm
- Sơ đồ đấu nối Selec 900VPR,giới thiệu các chức năng bảo vệ
- Cài đặt và Test chức năng thấp áp
- Cài đặt và Test chức năng quá áp
- Cài đặt và Test chức năng mất cân pha
- Cài đặt và Test chức năng bảo vệ mất pha và ngược pha

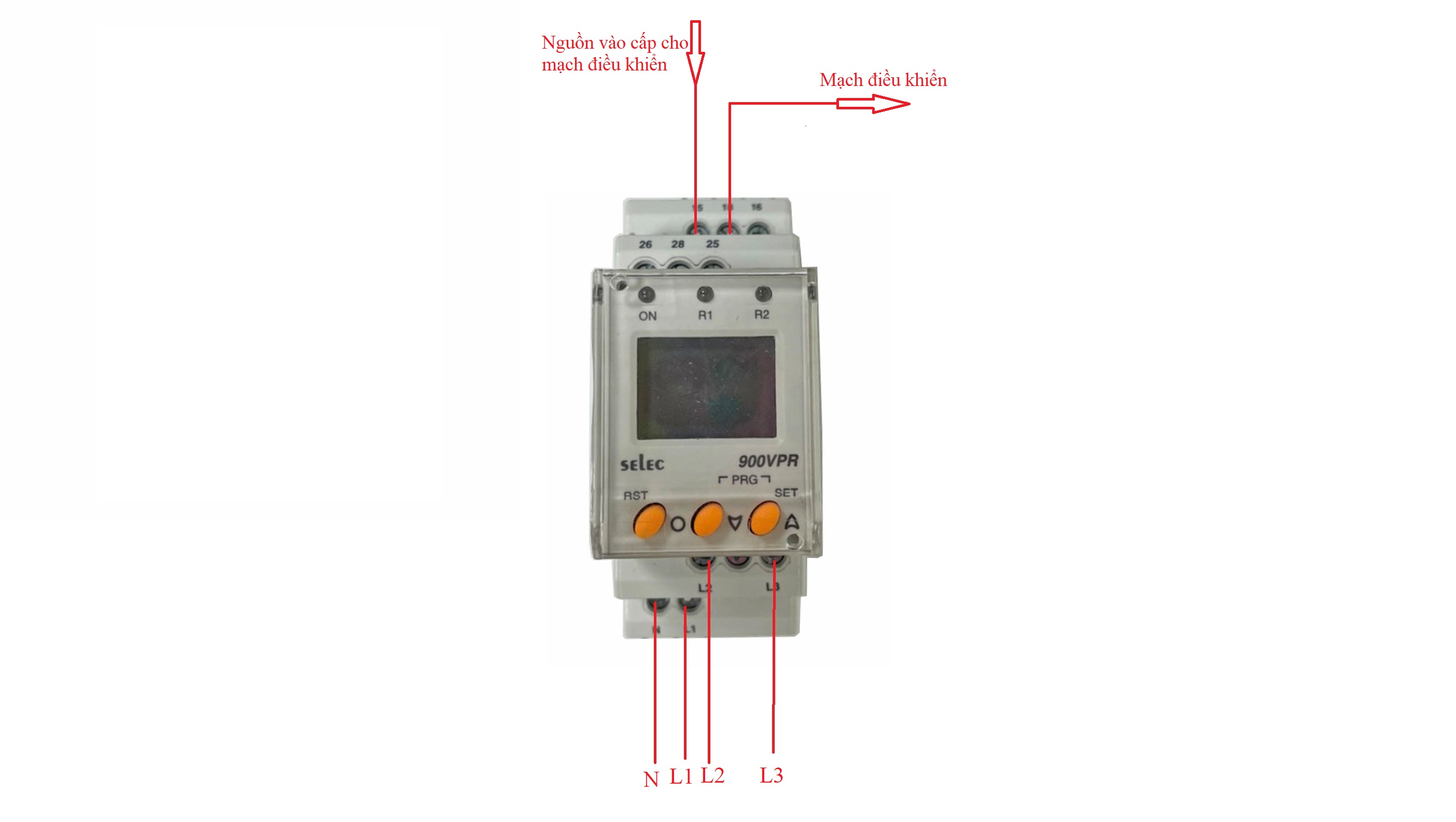

Sơ đồ đấu nối Rơ le bảo vệ Selec 900VPR sử dụng cấp nguồn mạch điều khiển

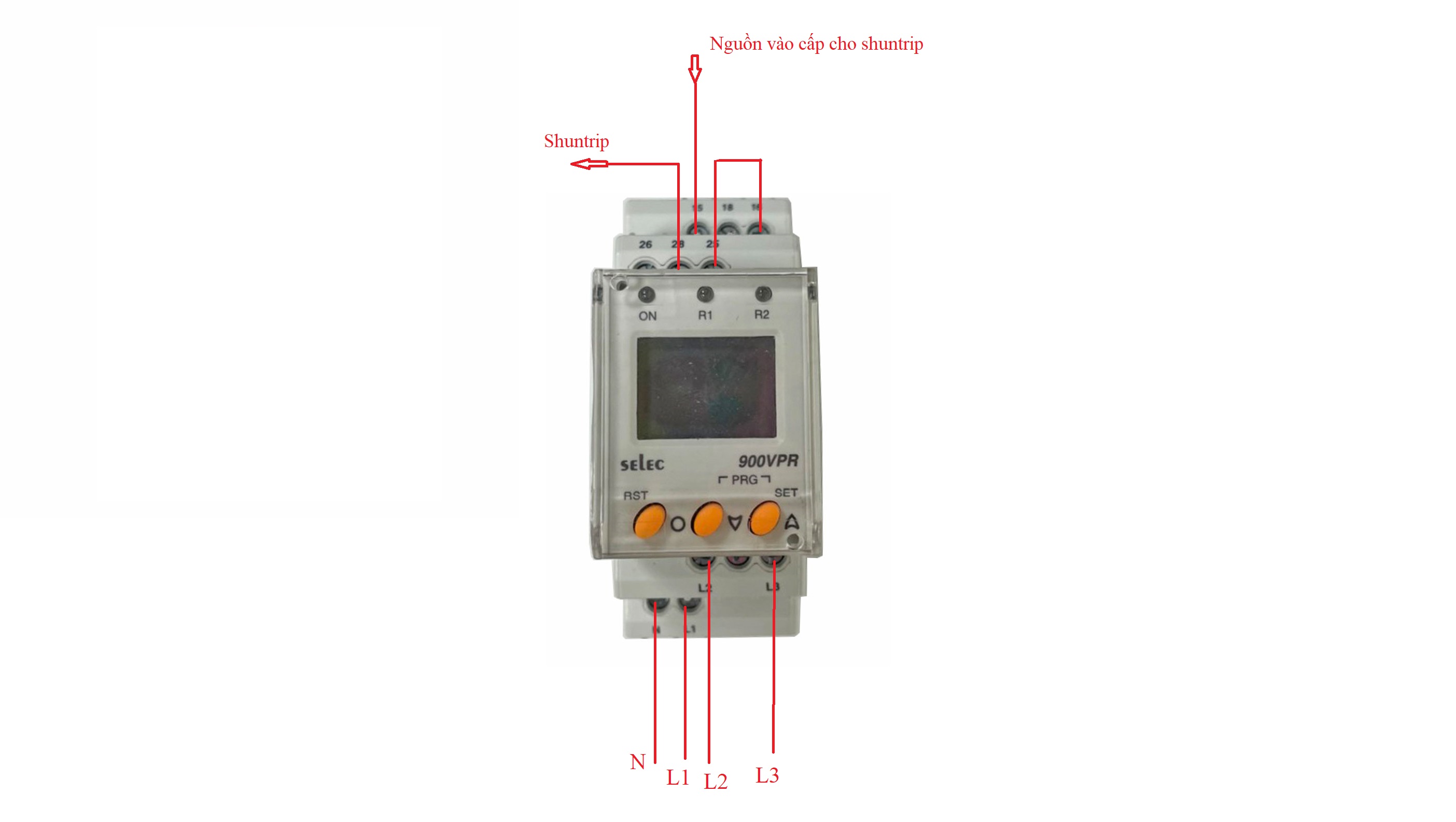

Sơ đồ đấu nối Rơ le bảo vệ Selec 900VPR sử dụng cấp nguồn cho Shuntrip
