Sự ổn định của nguồn điện 3 pha là yếu tố then chốt đối với các thiết bị điện công nghiệp, đặc biệt trong quá trình sản xuất. Tuy nhiên, các sự cố như sụt áp, quá áp, mất pha hoặc sai thứ tự pha vẫn thường xuyên xảy ra, tiềm ẩn nguy cơ gây hư hỏng thiết bị và gián đoạn hoạt động sản xuất.

Để giảm thiểu những rủi ro nêu trên và đảm bảo hệ thống vận hành ổn định, Rơ le VPR-A2-380/3L được thiết kế để theo dõi và bảo vệ nguồn điện 3 pha 380VAC, góp phần nâng cao độ tin cậy trong quá trình sản xuất

Chức năng chính của Rơ le VPR-A2-380/3L

• Theo dõi liên tục nguồn cấp 3 pha, giúp phát hiện và can thiệp kịp thời trước khi các sự cố liên quan đến điện áp và thứ tự pha gây ảnh hưởng đến thiết bị.
• Kiểm soát điện áp quá độ và sụt: Khi điện áp lưới vượt ra ngoài dải vận hành an toàn (thấp áp hoặc quá áp), rơ le sẽ phát hiện sự sai lệch và tác động bằng cách ngắt mạch điều khiển thông qua việc mở tiếp điểm. Điều này giúp dừng tải trong điều kiện điện áp không ổn định, tránh nguy cơ cuộn dây bị quá nhiệt do dòng điện tăng cao hoặc mô-men điện từ suy giảm. Ngưỡng tác động có thể được cài đặt trong khoảng từ 260V đến 510V.
• Phát hiện mất đối xứng pha: Khi một pha bị mất, tải sẽ hoạt động trong tình trạng mất cân bằng điện áp. Đối với động cơ điện ba pha, điều này dẫn đến quá nhiệt cục bộ tại các pha còn lại, gây suy giảm độ bền vật liệu cách điện và có thể dẫn đến chạm chập hoặc cháy cuộn dây. Rơ le sẽ phát hiện sự bất thường này và ngắt mạch điều khiển để bảo vệ động cơ.
• Đảm bảo thứ tự pha: Đối với các thiết bị truyền động (motor, máy bơm, máy nén, thang máy...), trình tự pha L1-L2-L3 quyết định chiều quay của từ trường. Rơ le sẽ kiểm tra và xác nhận trình tự pha luôn đúng, ngăn chặn hiện tượng quay ngược, tránh gây hư hỏng cơ khí do mô-men xoắn đảo chiều hoặc ảnh hưởng đến an toàn vận hành.

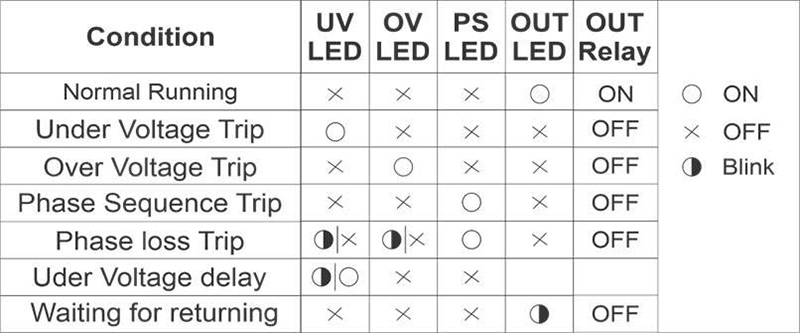

Bảng trạng thái và chỉ thị LED của rơ le bảo vệ điện áp - iELC VPR-A2-380/3L



Thông số kỹ thuật của Rơ le VPR-A2-380/3L:

• Điện áp: 3 x 380VAC, 50/60Hz
• Cài đặt quá áp: 400 - 510V
• Cài đặt thấp áp: 260 - 370V
• Thời gian phản ứng: 0.1 giây - 20 giây (Có thể điều chỉnh)
• Thời gian thiết lập lại: 0.1 giây - 30 giây
• Công suất vận hành: <6VA
• Tiếp điểm ngõ ra: 5A/250VAC
• Hiển thị : 4xLEDs
• Nhiệt độ làm việc : -20ºC đến +55ºC
• Kích thước : 35.4 x 95 x 60 (mm), lắp Din Rail 35mm
• Kích thước lỗ gắn trên panel: 91 x 91 (mm)

Nguyên lý hoạt động:

Nguyên lý hoạt động của Rơ le VPR-A2-380/3L dựa trên việc đọc liên tục các thông số điện áp 3 pha. Khi một giá trị vượt ngoài ngưỡng an toàn, rơ le sẽ bắt đầu tính thời gian trễ (delay time – DT). Nếu tình trạng bất thường kéo dài vượt quá thời gian này, rơ le sẽ tác động, kích hoạt tiếp điểm để ngắt mạch hoặc gửi tín hiệu cảnh báo.

Quá trình khôi phục được thực hiện tự động; rơ le sẽ cho phép hệ thống vận hành trở lại sau khi điện áp duy trì ổn định trong khoảng thời gian chờ (reset time - RT) đã được cài đặt trước.

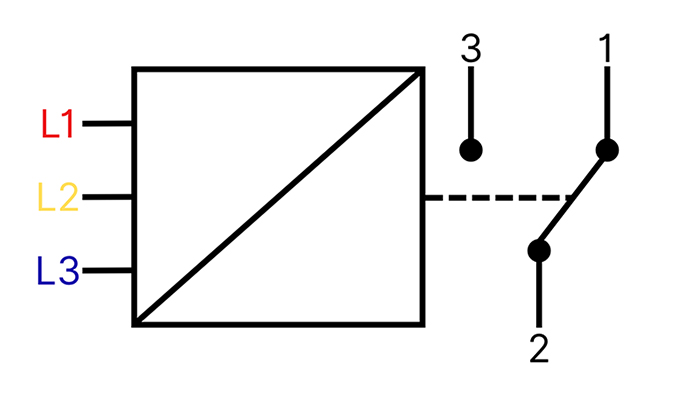

Sơ đồ nguyên lý mạch rơ le 3 pha với tiếp điểm điều khiển của VPR-A2-380/3L



Ứng dụng phổ biến của Rơ le VPR-A2-380/3L

1. Bảo vệ động cơ và thiết bị truyền động:

Đối với các thiết bị như: máy bơm - quạt, máy nén khí, băng tải, ... Rơ le đảm bảo chúng vận hành trong điều kiện điện áp ổn định và đúng chiều quay.

• Kiểm soát sụt áp và quá áp: Ngăn ngừa hiện tượng quá nhiệt cuộn dây và giảm mô-men quay.
• Phát hiện mất pha: Dừng động cơ kịp thời để tránh vận hành trong tình trạng mất đối xứng, gây quá dòng ở các pha còn lại.
• Đảm bảo thứ tự pha: Ngăn chặn hiện tượng quay ngược có thể gây hư hỏng khớp truyền động cơ khí.

2. Tích hợp trong hệ thống phân phối và điều khiển

Rơ le bảo vệ mất pha của iLEC được tích hợp tại các vị trí quan trọng nhằm tối ưu hiệu quả bảo vệ

• Tủ điều khiển động cơ (MCC): Giám sát chất lượng điện áp đầu vào, bảo vệ các thiết bị nhạy cảm như PLC, biến tần, và khởi động mềm.
• Hệ thống chuyển nguồn tự động (ATS): giữ vai trò kiểm tra (lưới hoặc máy phát) trước khi thực hiện chuyển đổi, đảm bảo chỉ cấp nguồn ổn định cho tải.

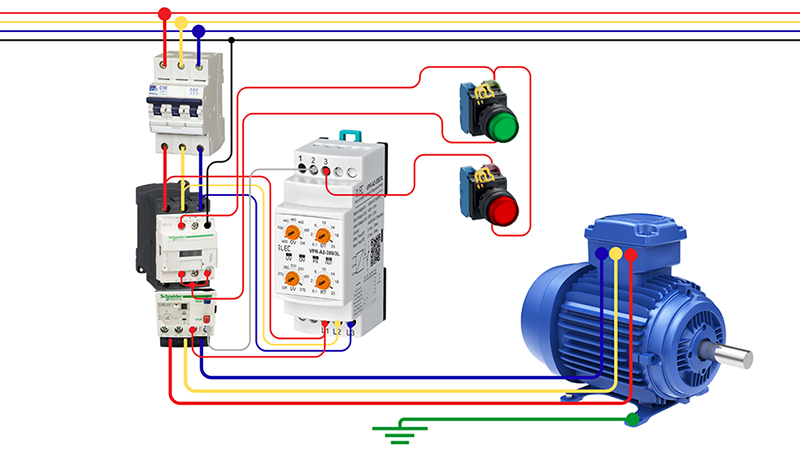

Sơ đồ đấu nối mạch khởi động trực tiếp, sử dụng rơ le bảo vệ điện áp VPR-A2-380/3L



Kết luận

iLEC VPR-A2-380/3L được sử dụng để nâng cao độ tin cậy và đảm bảo an toàn cho tải độc lập cũng như hệ thống điện 3 pha. Với chức năng giám sát điện áp, phát hiện sự cố như mất pha, sai thứ tự pha, quá áp hoặc thấp áp, Rơ le VPR-A2-380/3L sẽ tự động ngắt tải khi có bất thường xảy ra, giúp bảo vệ thiết bị khỏi hư hỏng và giảm thiểu nguy cơ gián đoạn sản xuất.

Ngoài ra, rơ le VPR-A2-380/3L còn có khả năng tự động khôi phục khi nguồn điện trở lại ổn định sau khoảng thời gian cài đặt trước (reset time), góp phần duy trì vận hành liên tục và an toàn của hệ thống.

Rơ le iLEC VPR-A2-380/3L có kích thước nhỏ gọn, thiết kế đẹp, giá thành hợp lý, đây là lựa chọn phù hợp và đáng tin cậy để nâng cao độ an toàn cho hệ thống điện 3 pha. ( Tham khảo chi tiết về iLEC VPR-A2-380/3L )
