Trước khi chúng ta đi vào phần hướng dẫn cài đặt Bộ điều khiển ATS Smartgen HAT553 trong trường hợp này chúng ta dùng ATS Vitzo ON-OFF-ON để minh họa, chúng ta sẽ tóm tắt phần chức năng và thông tin chung về sản phẩm này, và nếu bạn cần tham khảo Tài liệu kỹ thuật Bộ điều khiển ATS Smartgen HAT553
- Có thể cài đặt: Mains - Generator, Generator - Mains, Mains – Mains
- Các chức năng bảo vệ: Quá áp, mất pha, ngược pha, thứ tự pha, quá / dưới tần số
- Màn hình LCD 132x64 với đèn nền, màn hình hiển thị tiếng Trung và tiếng Anh tùy chọn, hoạt động bằng nút nhấn
- 1 Cổng truyền thông RS485, có chức năng "điều khiển từ xa, đo từ xa, giao tiếp từ xa, điều chỉnh từ xa" với giao thức truyền thông ModBus-RTU; Máy phát điện bắt đầu, dừng máy phát điện, đóng / mở ATS.
- Đo và hiển thị điện áp, tần số và thứ tự pha của cả 2 kênh (3 pha)
- Chức năng chuyển chế độ Auto / Manual: ở chế độ thủ công Manual, người dùng có thể điều khiển công tắc để đóng hoặc mở
- Thích hợp cho các loại hệ thống AC khác nhau (3 pha 4 dây, một pha 2 dây và 2 pha 3 dây)
Hướng dẫn đấu nối, cài đặt, test các chức năng Bộ điều khiển ATS Smartgen HAT553 gồm
- Sơ đồ đấu nối Selec 900VPR,giới thiệu các chức năng bảo vệ
- Tự động chuyển nguồn điện từ điện lưới sang máy phát điện và ngược lại
- Chuyển nguồn điện bằng chế độ tay
- Bảo vệ ngược pha, mất pha
- Bảo vệ quá áp,thấp áp

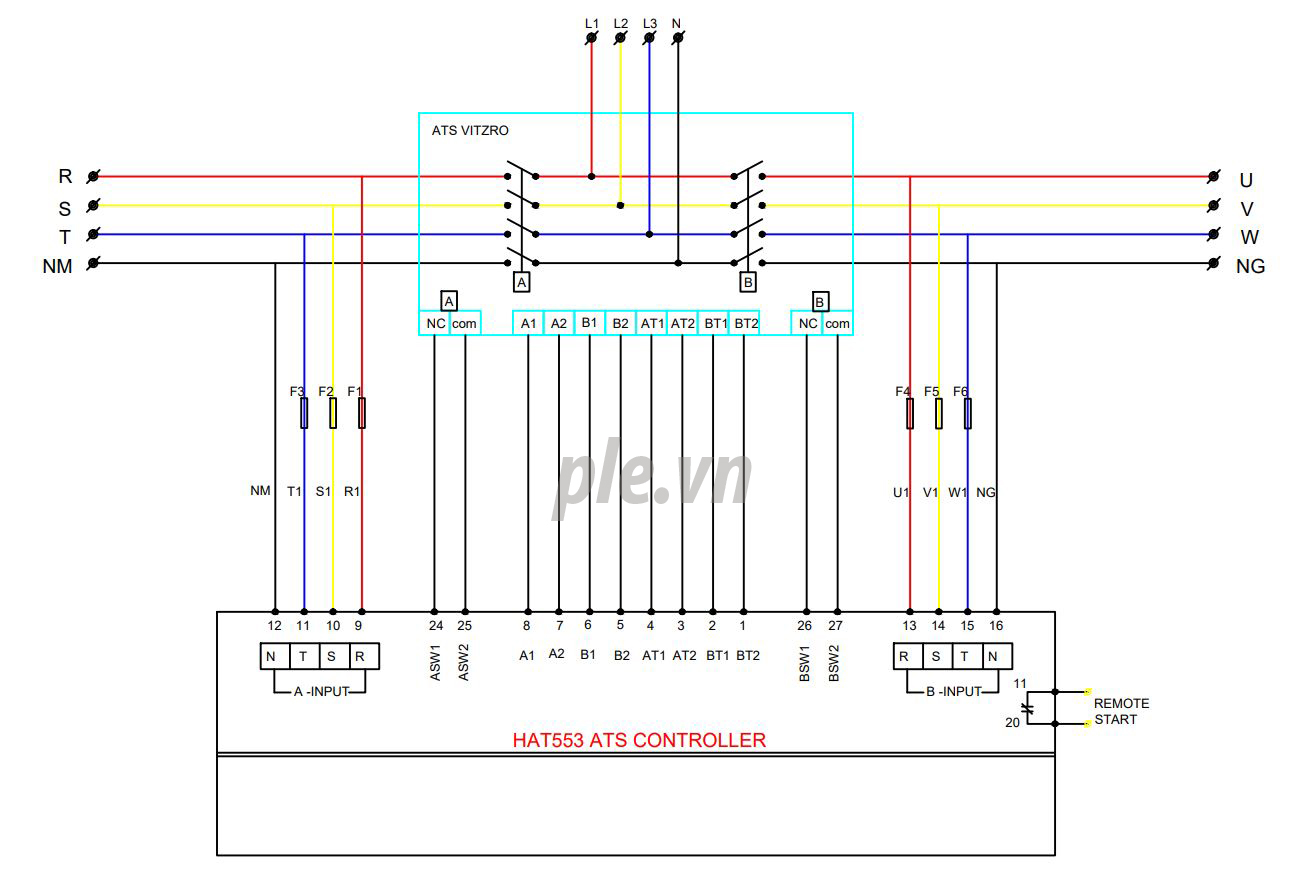

Sơ đồ đấu nối Bộ điều khiển ATS Smartgen HAT553
