Smartgen HAT553: Bộ điều khiển ATS

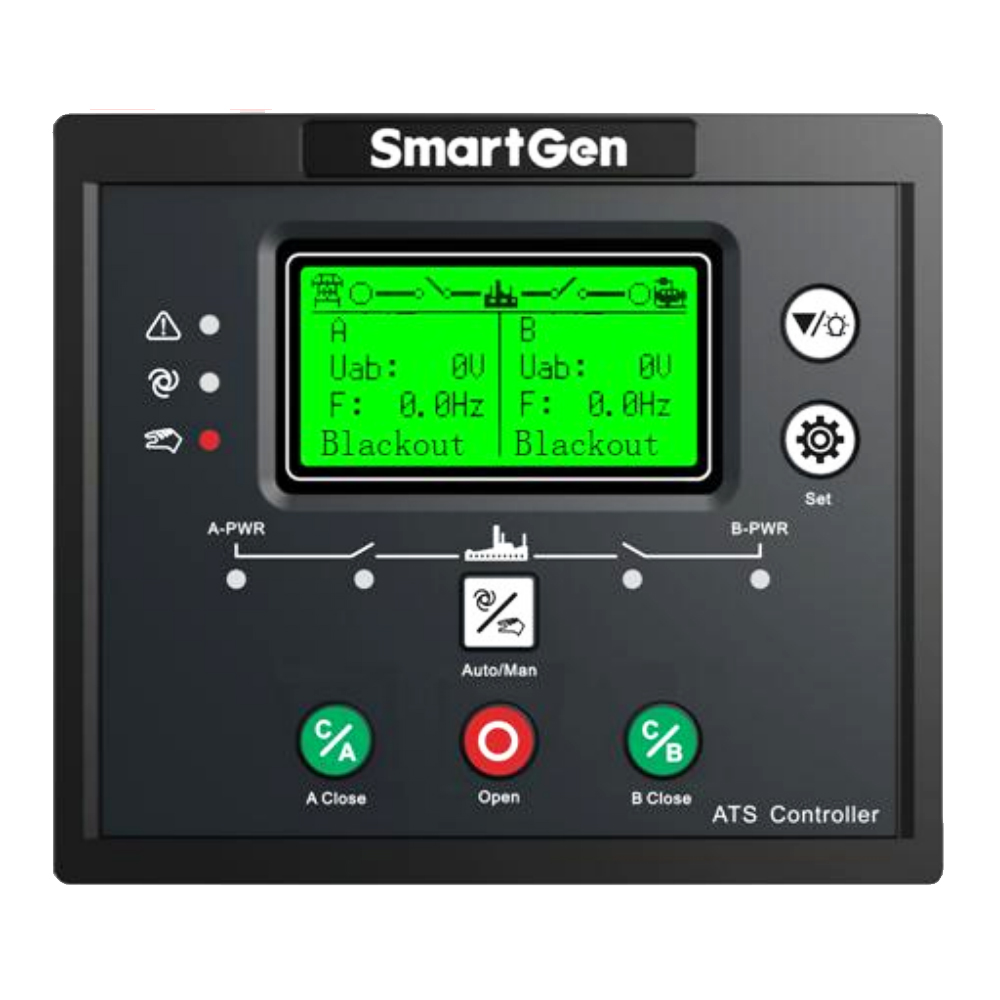

Bộ điều khiển ATS Smartgen HAT553
Bộ điều khiển ATS HAT553
Download Tài liệu kỹ thuật Bộ điều khiển ATS HAT553 Smartgen - Phần 1
- Có thể cài đặt: Mains - Generator, Generator - Mains, Mains – Mains
- Các chức năng bảo vệ: Quá áp, mất pha, ngược pha, thứ tự pha, quá / dưới tần số
- Màn hình LCD 132x64 với đèn nền, màn hình hiển thị tiếng Trung và tiếng Anh tùy chọn, hoạt động bằng nút nhấn
- 1 Cổng truyền thông RS485, có chức năng "điều khiển từ xa, đo từ xa, giao tiếp từ xa, điều chỉnh từ xa" với giao thức truyền thông ModBus-RTU; Máy phát điện bắt đầu, dừng máy phát điện, đóng / mở ATS.
- Đo và hiển thị điện áp, tần số và thứ tự pha của cả 2 kênh (3 pha)
- Hiển thị công suất A / năng lượng B tích lũy, thời gian đóng
- Hiển thị thời gian cấp nguồn liên tục hiện tại và thời gian cấp nguồn tích lũy nguồn A / B
- Chức năng chuyển chế độ Auto / Manual: ở chế độ thủ công Manual, người dùng có thể điều khiển công tắc để đóng hoặc mở
- Tất cả các thông số đều có thể cấu hình được xác minh mật khẩu được sử dụng để ngăn chặn các hoạt động lỗi không chuyên nghiệp
- Việc vận hành có thể được thực hiện thủ công tại chỗ để thực hiện các hoạt động khởi động / dừng máy phát điện
- Công tắc Chức năng đóng lại (Re-closing) được trang bị
- Đầu ra đóng ngắt có thể được đặt thành đầu ra xung hoặc ổn định
- Hiển thị đồng hồ thời gian thực (RTC) và chức năng nhật ký sự kiện, có thể ghi lại 50 dữ liệu theo chu kỳ
- Chức năng tạo khởi động & dừng theo lịch trình: chạy một lần hàng tháng / hàng tuần, và chạy tải / giảm tải có thể định cấu hình
- Thích hợp cho các loại hệ thống AC khác nhau (3 pha 4 dây, một pha 2 dây và 2 pha 3 dây)
- Thiết kế mô-đun, vỏ bằng nhựa ABS tự chữa cháy, thiết bị đầu cuối có thể cắm được, lắp sẵn, cấu trúc nhỏ gọn dễ dàng lắp đặt
Chi tiết Hướng dẫn đấu nối, cài đặt, test các chức năng của Bộ điều khiển ATS Smartgen HAT553

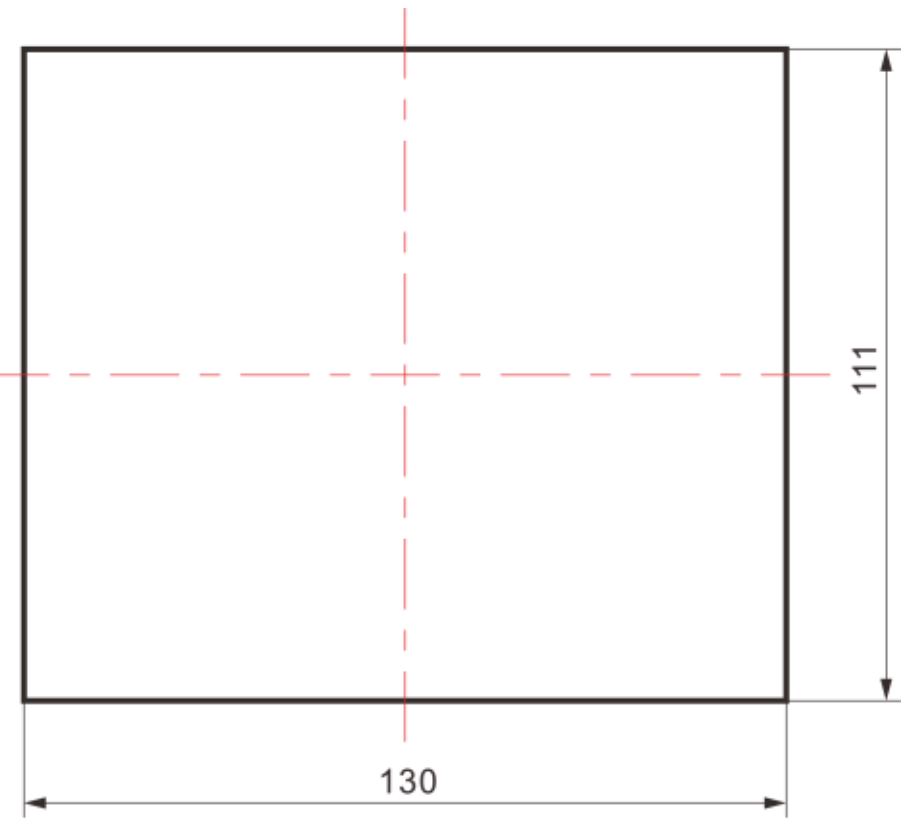

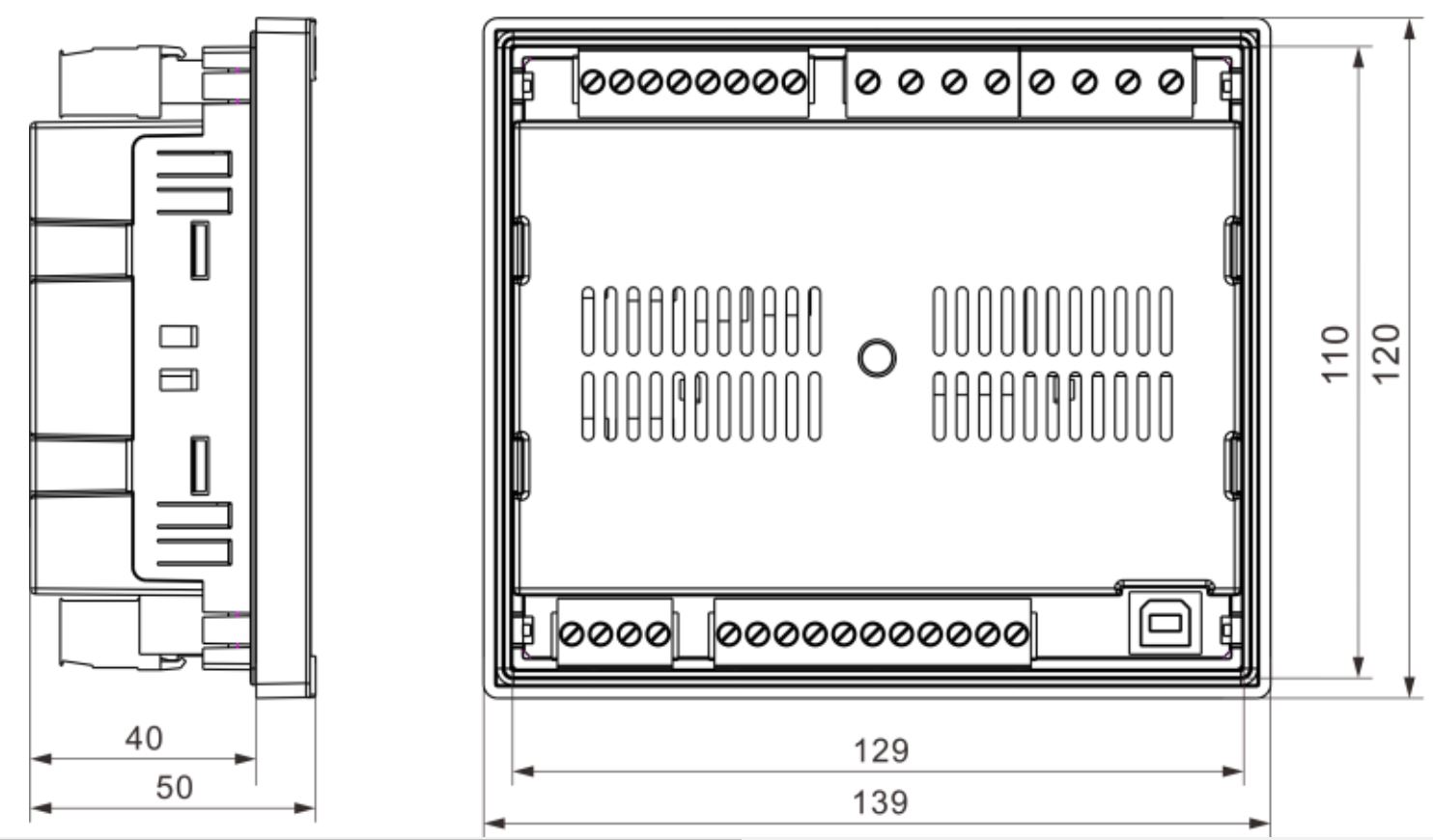

Cấu tạo và Kích thước Bộ điều khiển ATS HAT553 Smartgen
Thông số kỹ thuật Bộ điều khiển ATS HAT553 Smartgen

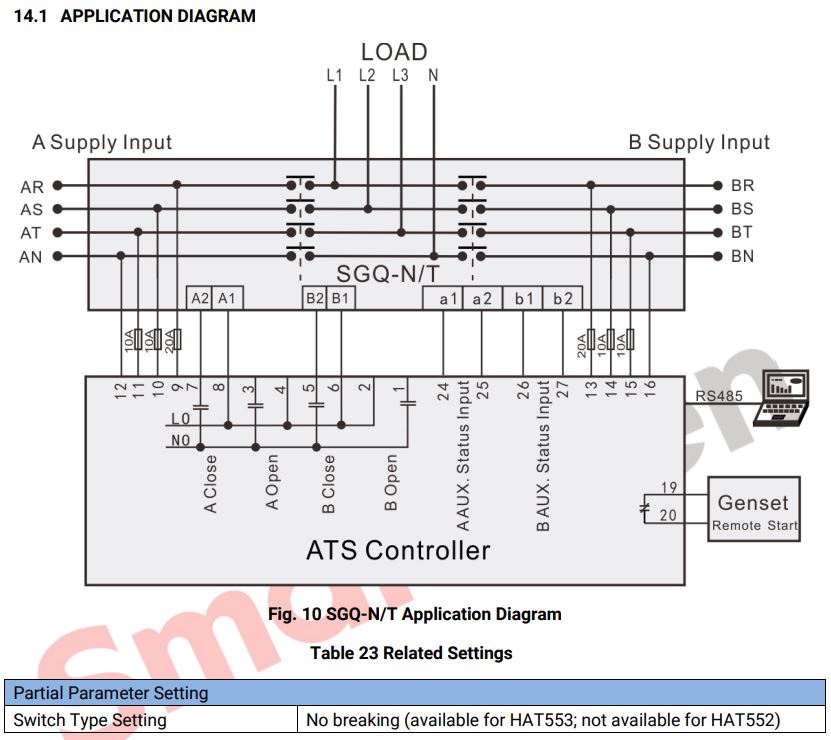

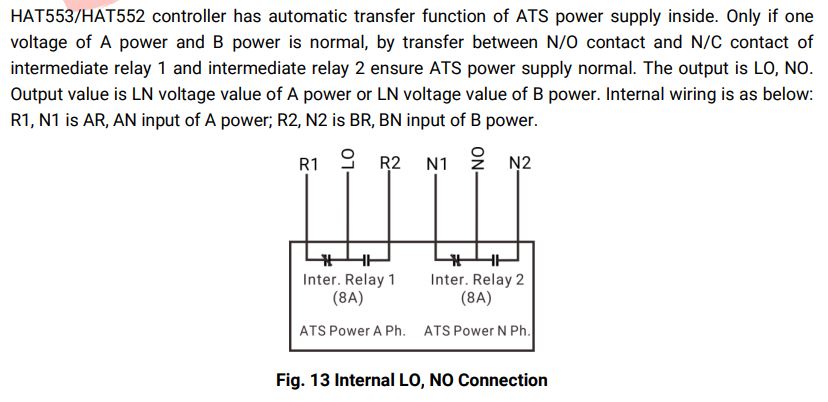

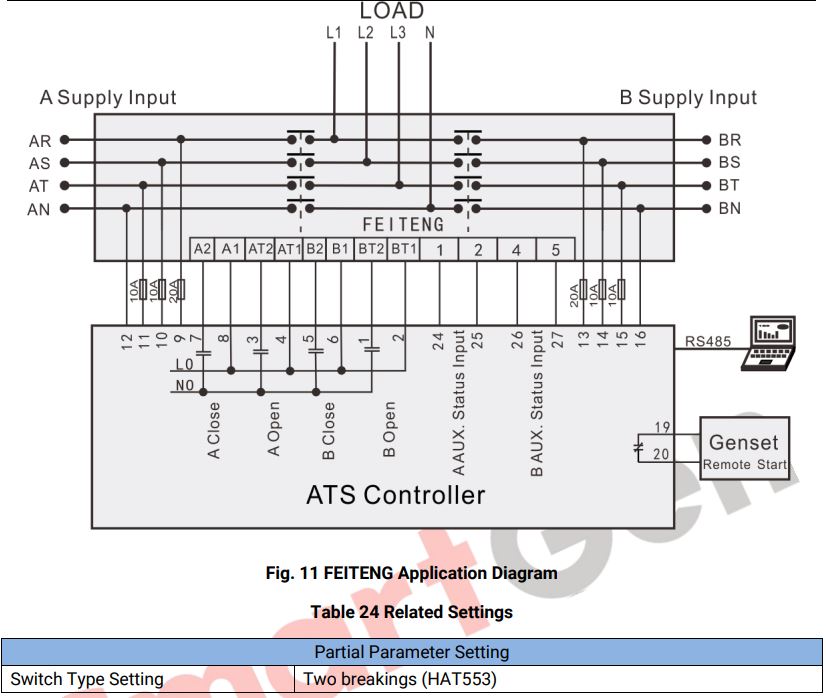

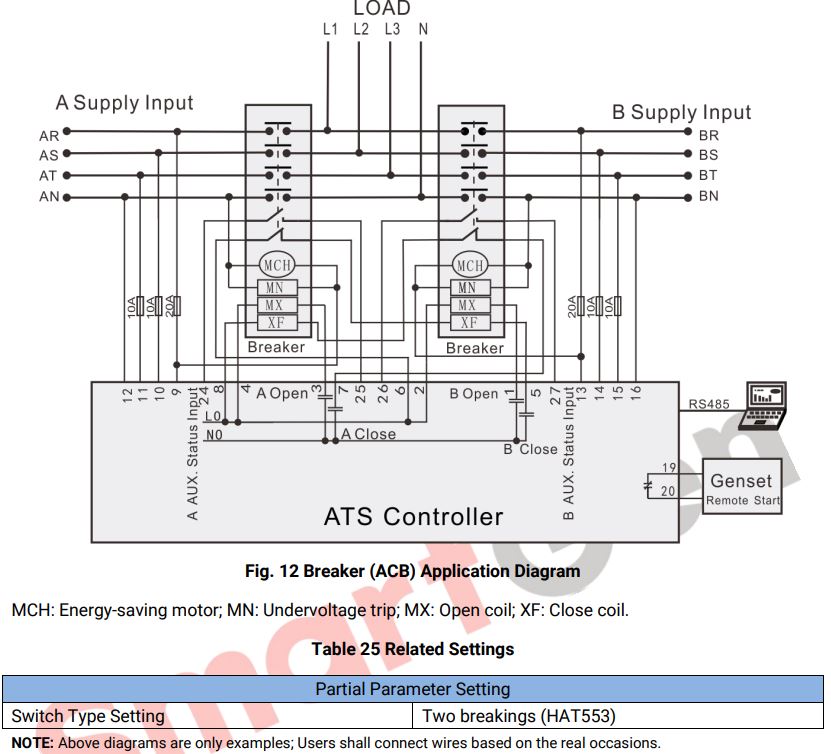

Cách nối dây, cách chỉnh, cài đặt, setup Bộ điều khiển ATS HAT553 Smartgen
