Smartgen HAT560NB: Bộ điều khiển ATS

Bộ điều khiển ATS HAT560N:

Download Tài liệu kỹ thuật Bộ điều khiển ATS HAT560N / HAT560NB Smartgen - Phần 1

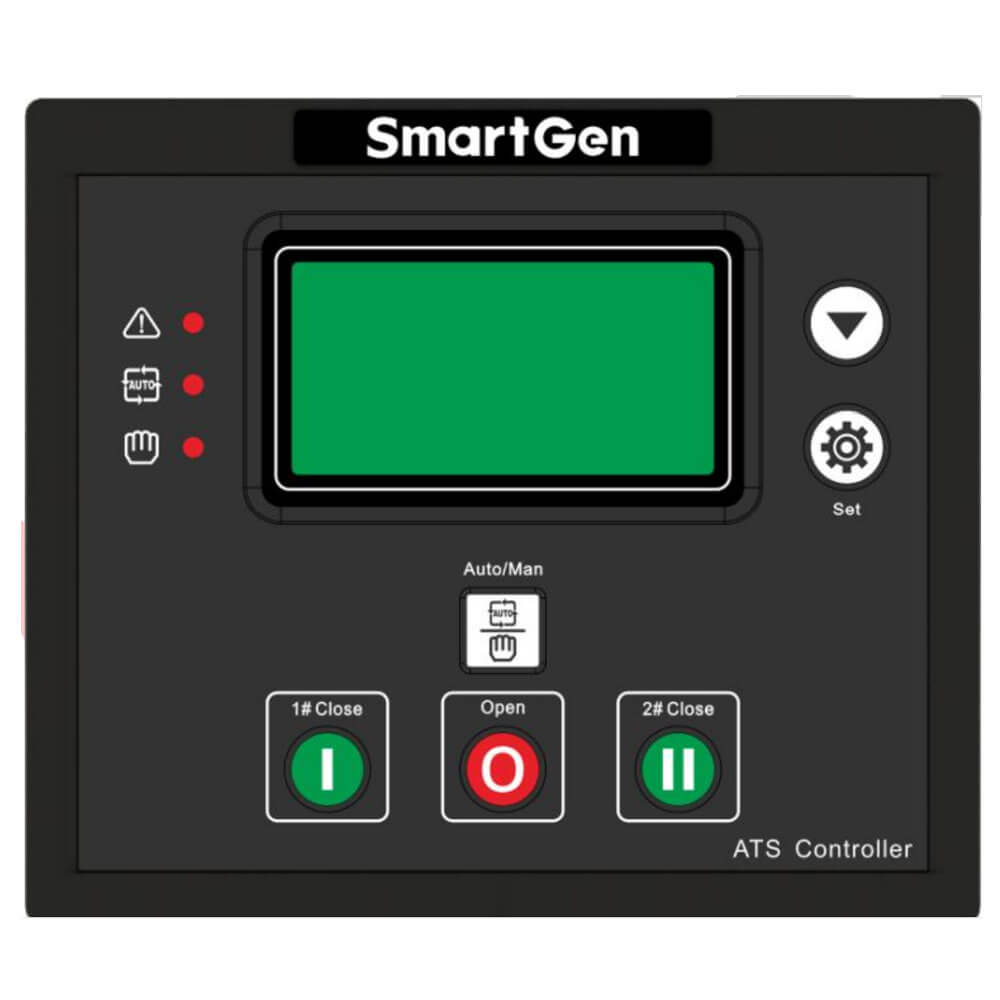

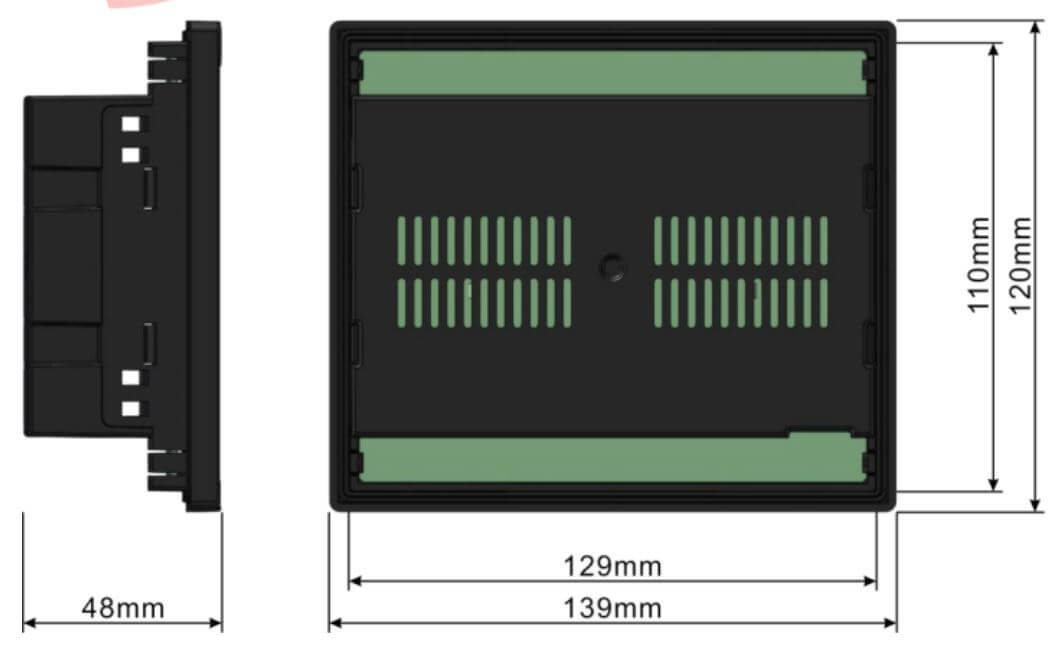

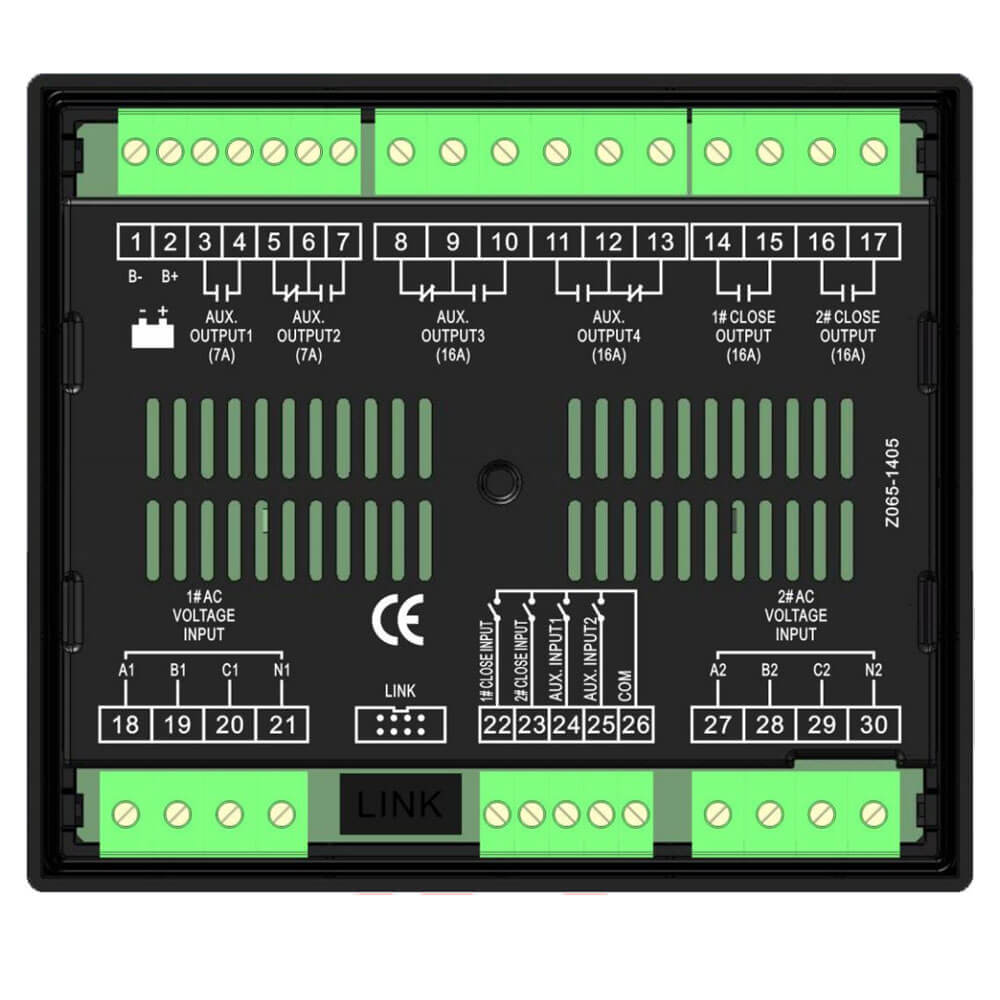

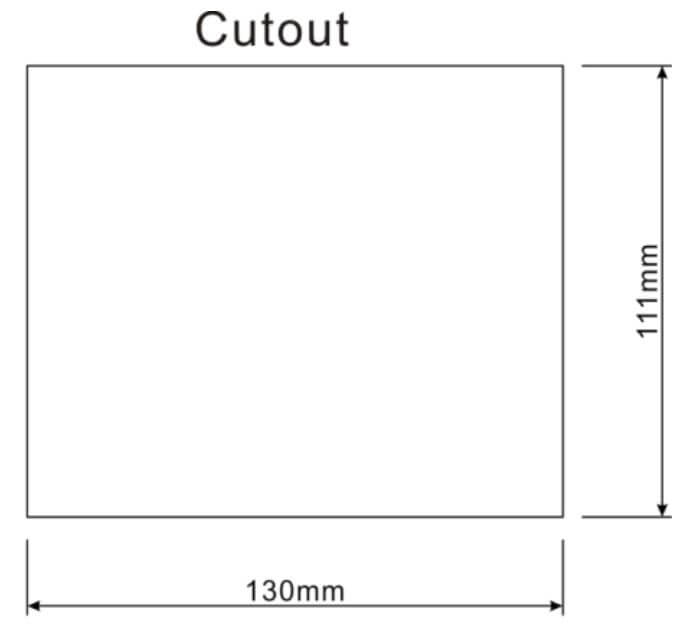

Cấu tạo và Kích thước Bộ điều khiển ATS HAT560N / HAT560NB Smartgen

- Màn hình LCD 132x64 với đèn nền, màn hình hiển thị tiếng Trung và tiếng Anh tùy chọn, hoạt động bằng nút nhấn.
- Đo và hiển thị Điện áp và Tần số 2 chiều 3 pha:
- Quá điện áp, mất pha, ngược pha thứ tự, bảo vệ quá / thấp tần số.
- Chế độ Tự động / Thủ công. Ở chế độ thủ công, có thể buộc công tắc đóng hoặc mở
- Tất cả các thông số có thể được thiết lập tại chỗ. Với hai mật khẩu khác nhau đảm bảo hoạt động chỉ của nhân viên được ủy quyền.
- Trong quá trình vận hành, máy phát điện có thể được đặt ở chế độ Khi tải hoặc Không tải.
- Bộ điều khiển ATS có chức năng tự động đóng lại.
- Tín hiệu đầu ra đóng có thể được thiết lập theo khoảng thời gian hoặc đầu ra liên tục.
- Áp dụng cho ATS của một vị trí trung lập, hai vị trí trung lập và không vị trí.
- Áp dụng cho 2 đường dây trung tính cách ly.
- Đồng hồ thời gian thực (RTC).
- Nhật ký sự kiện có thể ghi 50 mục theo hình tròn.
- Bộ tạo khởi động và dừng theo lịch trình (có thể được đặt làm bộ phát điện khởi động một lần một ngày / tuần / tháng dù có tải hay không).
- Có thể điều khiển hai máy phát điện hoạt động theo chu kỳ, thậm chí có thể cài đặt thời gian chạy máy phát điện và thời gian nghỉ tay quay.
- Hệ thống AC hoặc hệ thống DC tùy chọn.
- Với giao diện truyền thông LINK tiêu chuẩn. Với chức năng "điều khiển từ xa, đo từ xa, giao tiếp từ xa" bằng giao thức truyền thông ModBus. Có thể khởi động / dừng bộ phát điện từ xa và điều khiển ATS từ xa để đóng hoặc mở.
- Có thể kiểm tra trạng thái hiện tại của bộ điều khiển (cổng đầu vào kỹ thuật số, cổng đầu ra kỹ thuật số, quá áp, dưới điện áp, quá tần số, dưới tần số, v.v.).

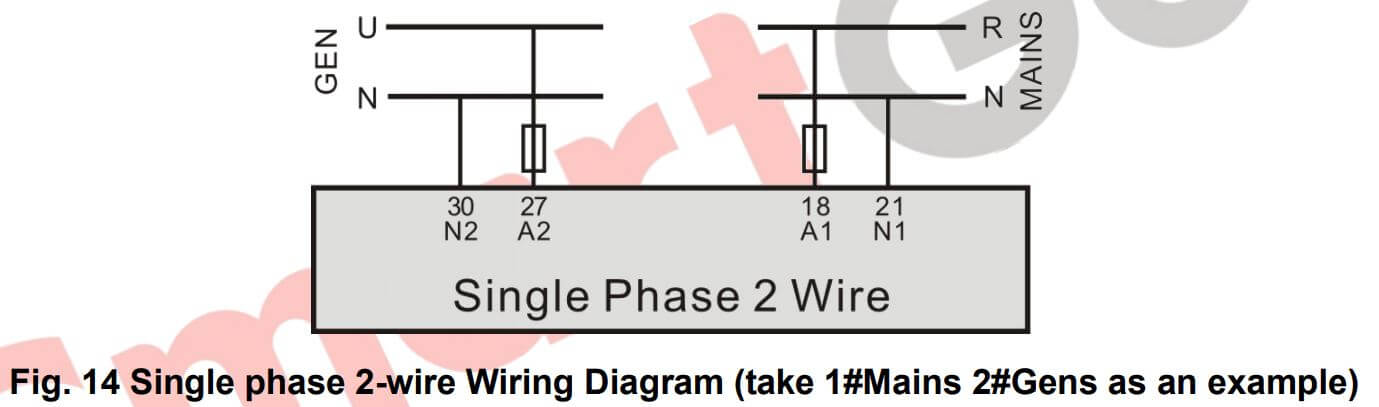

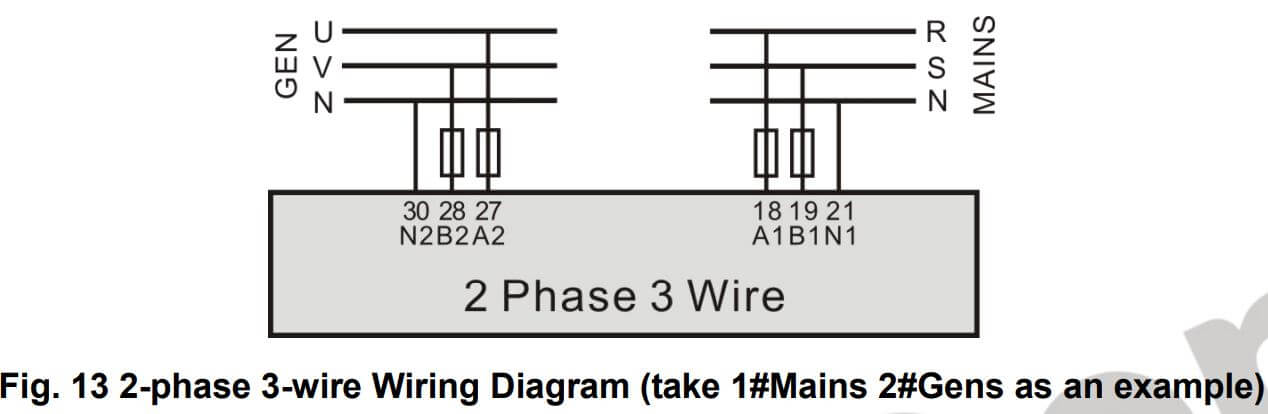

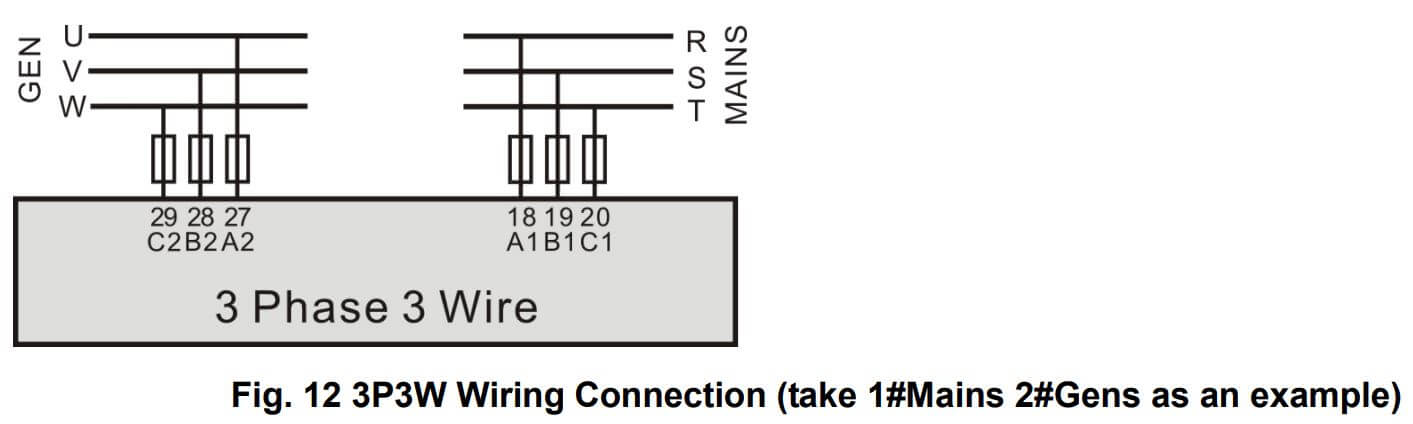

- Thích hợp cho các hệ thống AC khác nhau (3 pha 4 dây, 3 pha 3 dây, một pha 2 dây và 2 pha 3 dây).
- Thiết kế mô-đun, vỏ bằng nhựa ABS tự chữa cháy, thiết bị đầu cuối có thể cắm được, lắp sẵn, cấu trúc nhỏ gọn dễ lắp đặt.

Thông số kỹ thuật Bộ điều khiển ATS HAT560N / HAT560NB Smartgen

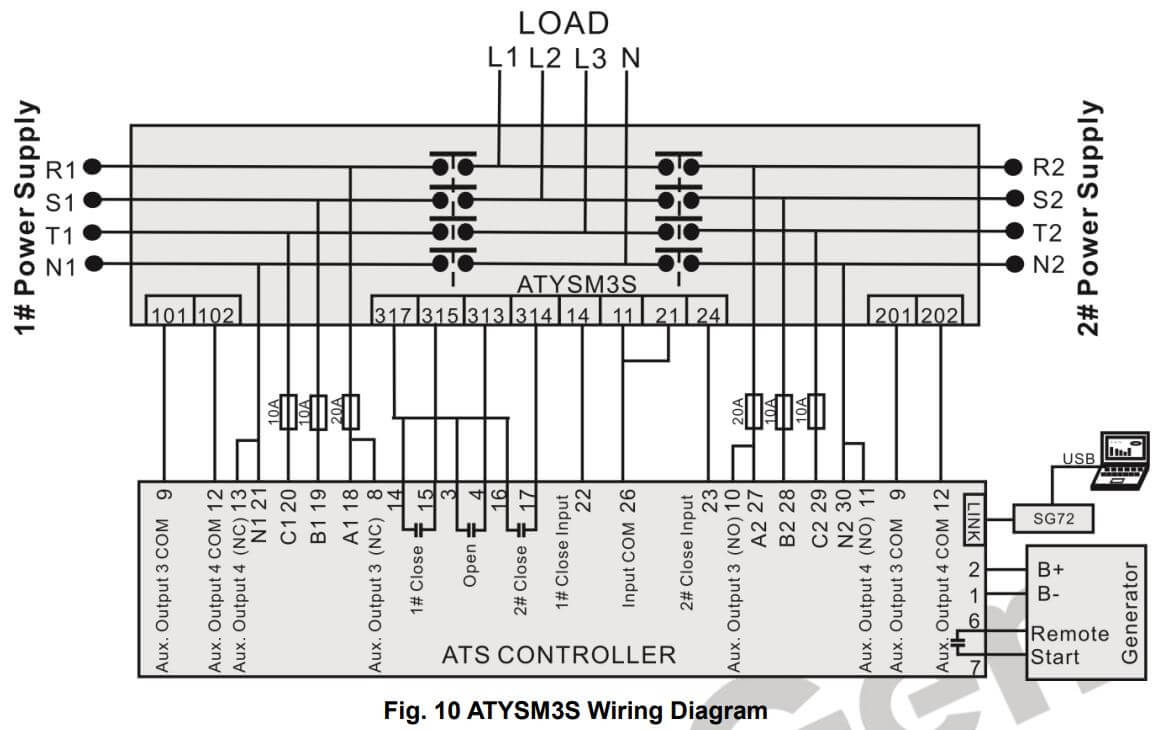

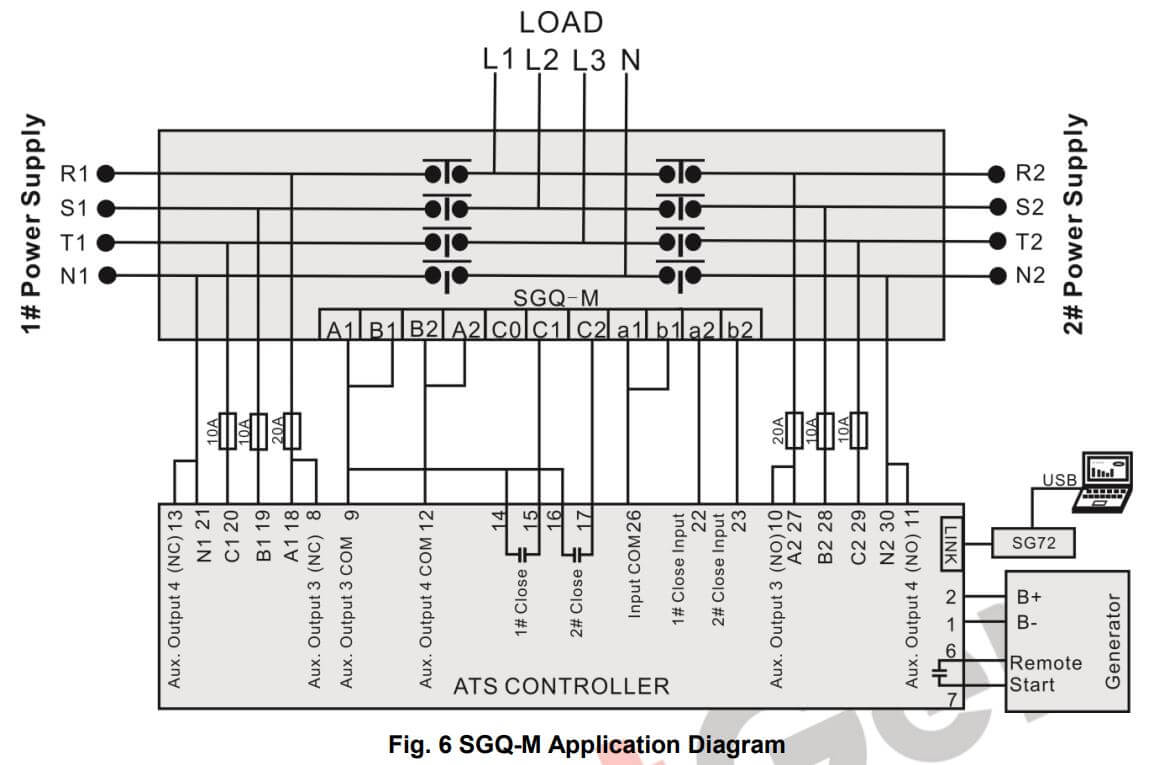

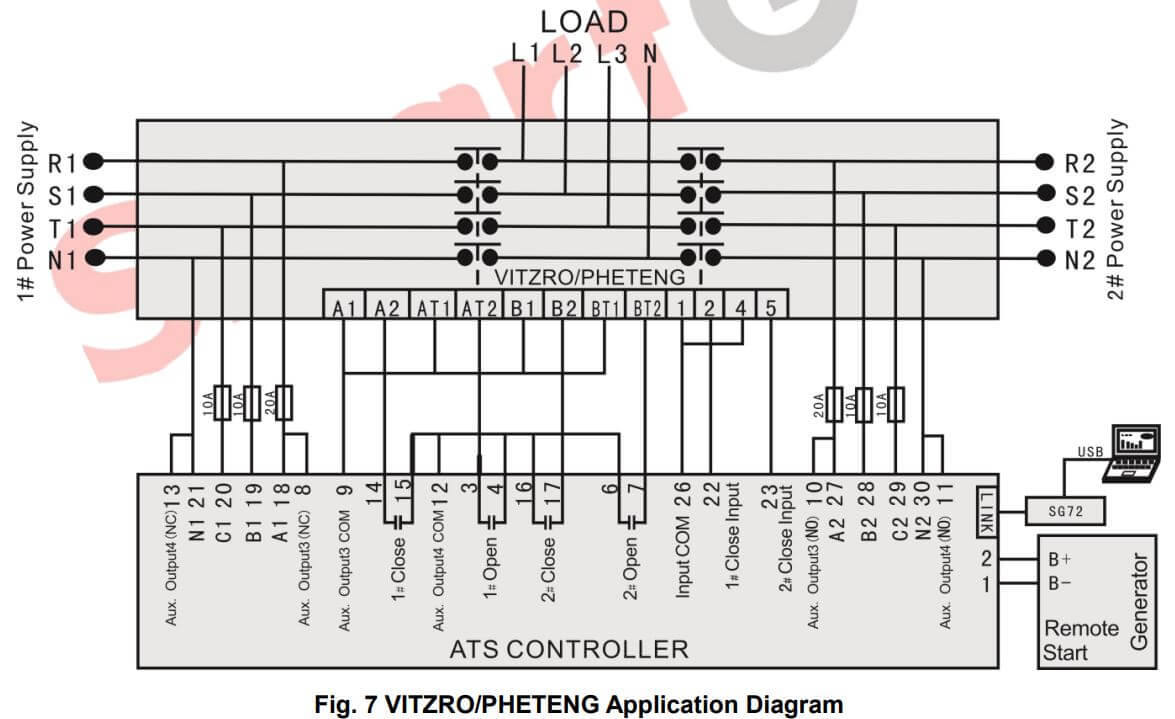

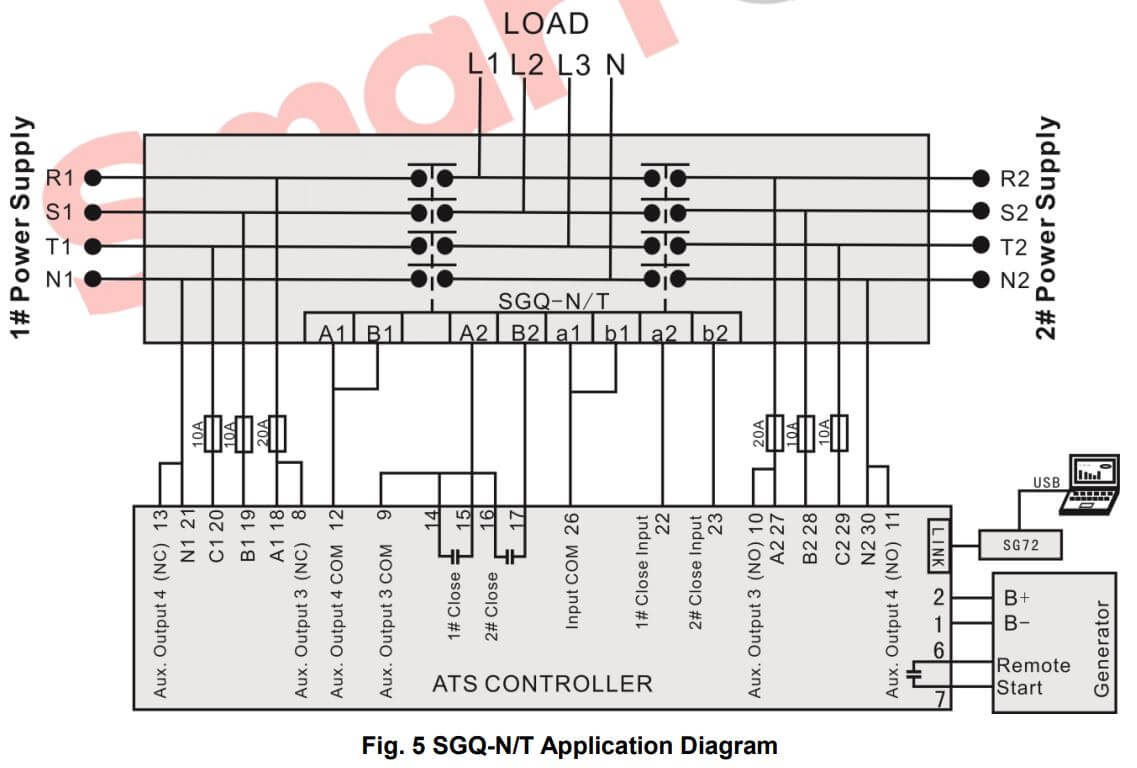

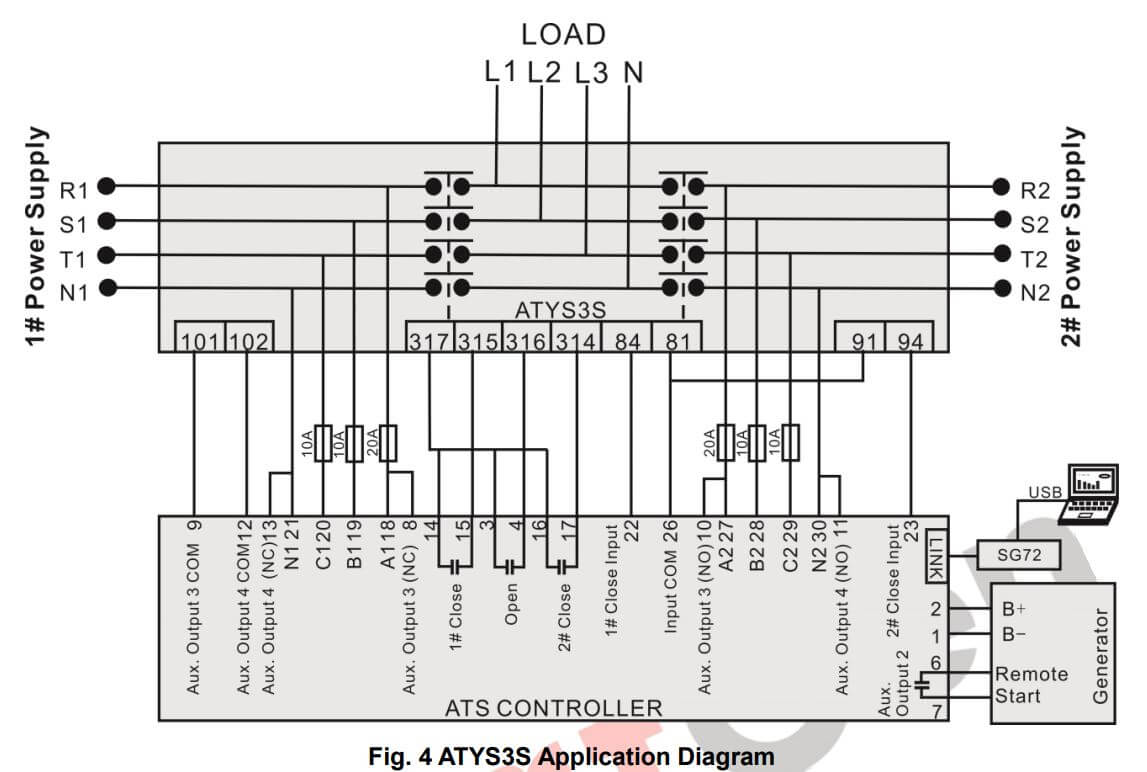

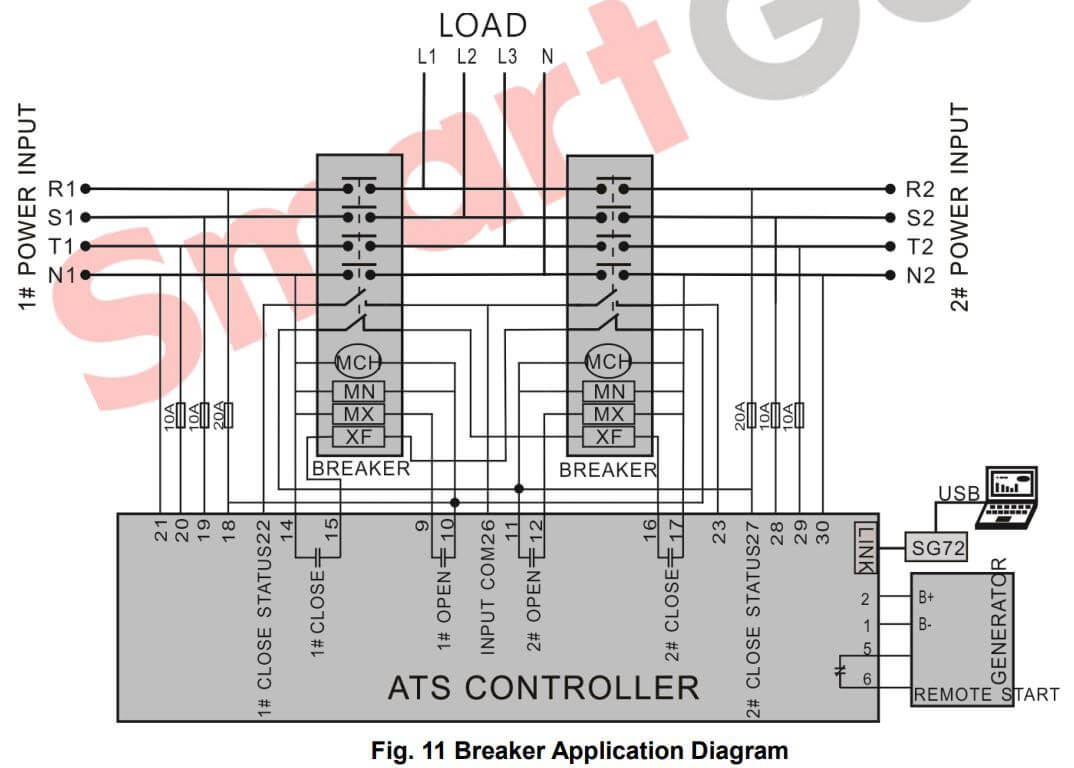

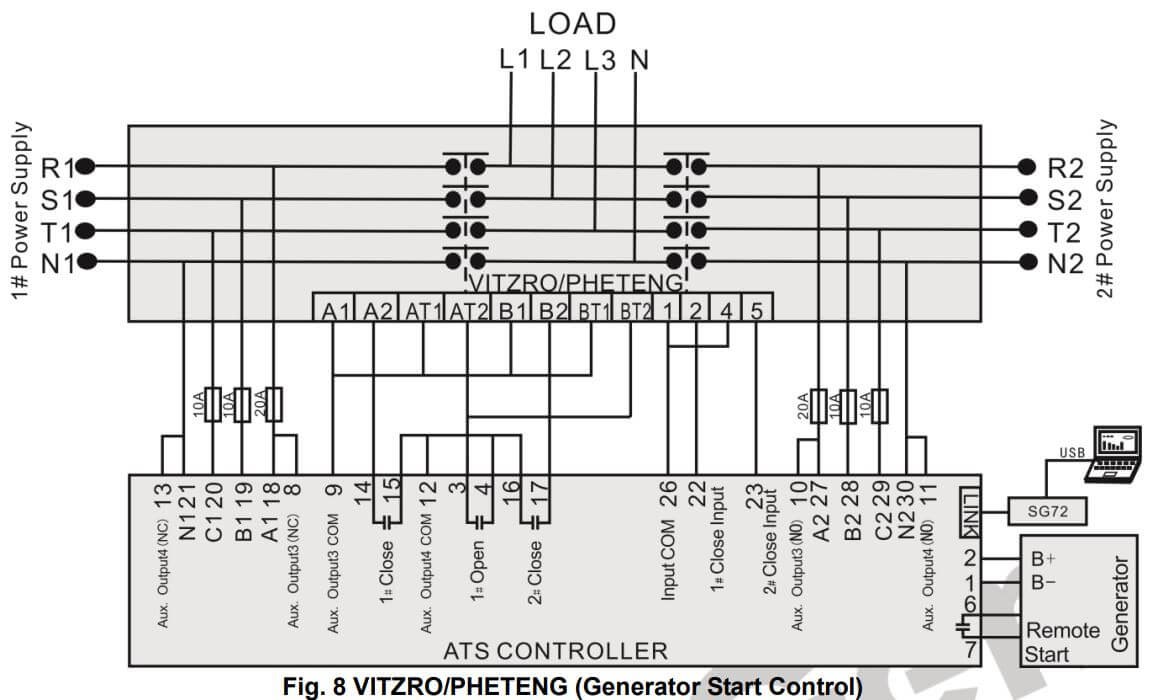

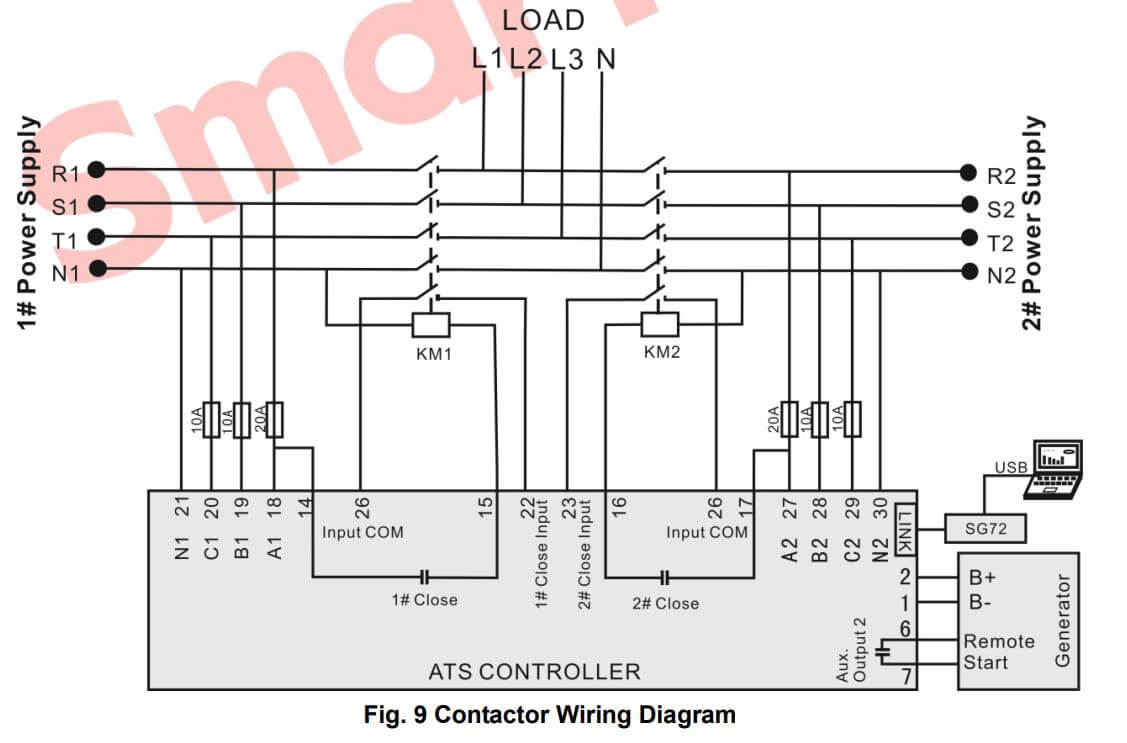

Cách nối dây, cách chỉnh, cài đặt, setup Bộ điều khiển ATS HAT560N / HAT560NB Smartgen
