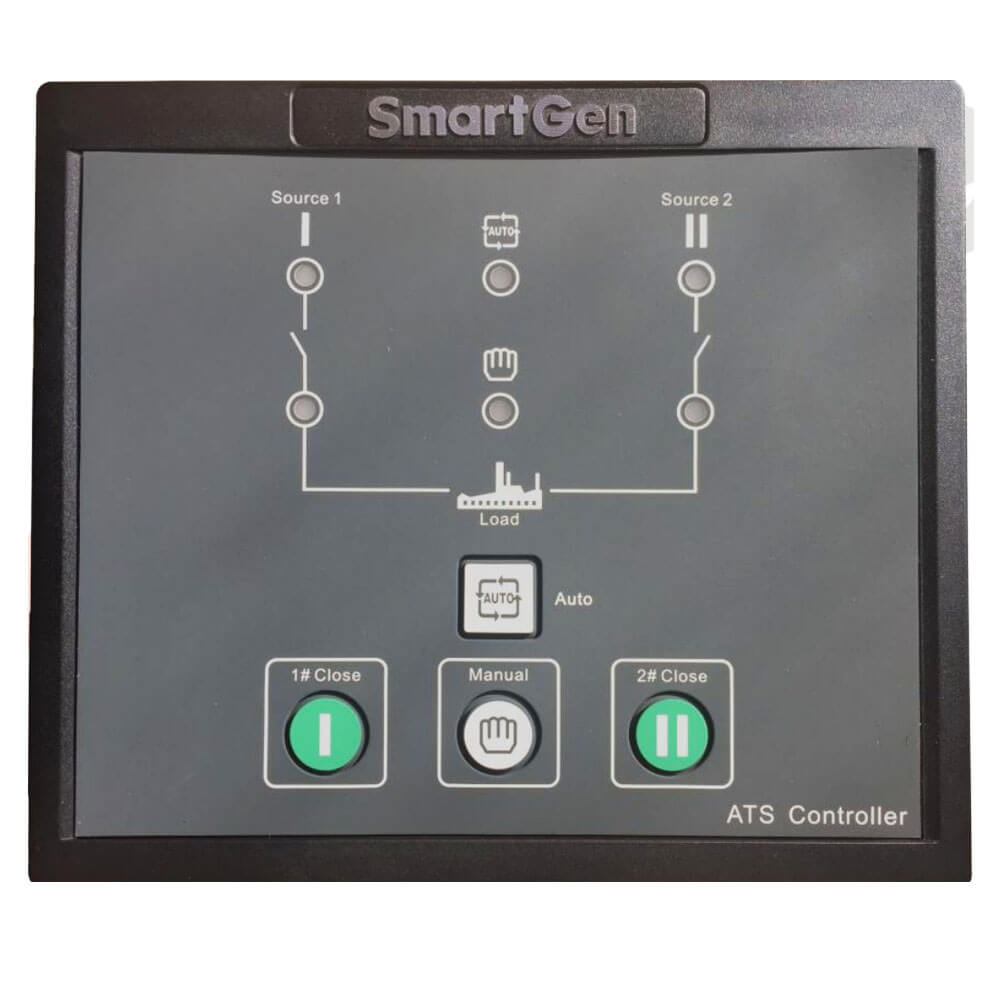

Smartgen HAT520N : Bộ điều khiển ATS

Bộ điều khiển ATS HAT520N hiển thị dạng LED cho hệ thống AC 1P2W / 2P3W / 3P4W

Download Tài liệu kỹ thuật Bộ điều khiển ATS HAT520N Smartgen - Phần 1

Tần số máy phát điện: 50 / 60Hz
Giao diện màn hình: LINK
Giao diện lập trình: Link
Chuyển qua mức độ ưu tiên ●
Loại công tắc áp dụng: Không có vị trí ngắt
Nguồn cung cấp DC: AC (170 ~ 277) V

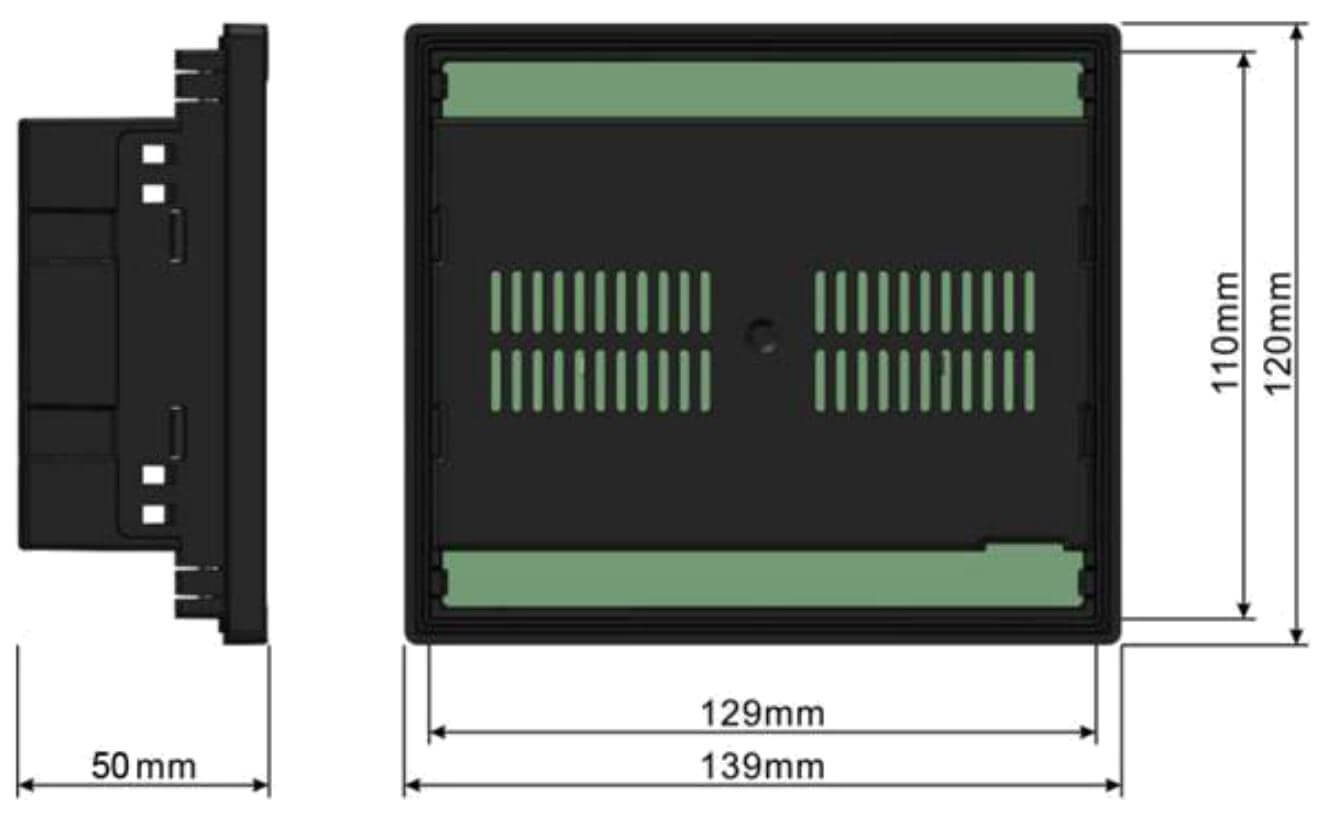

Kích thước (mm): 139 * 120 * 50 (L * W * H)

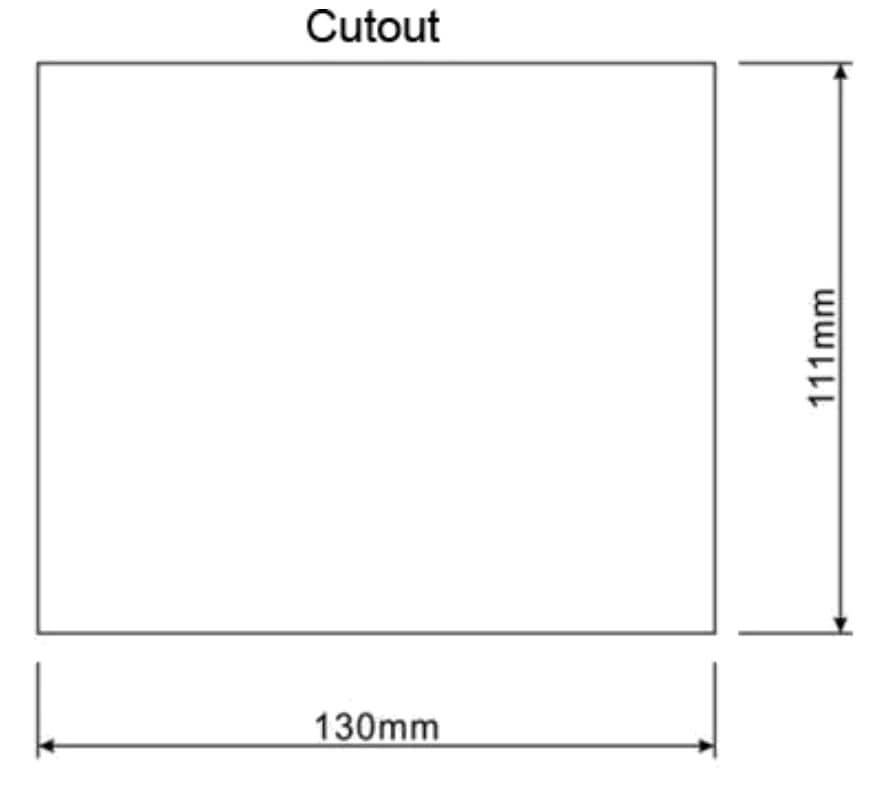

Lỗ Khoét (mm) 130 * 111
Nhiệt độ hoạt động: (-25 ~ + 70) ℃

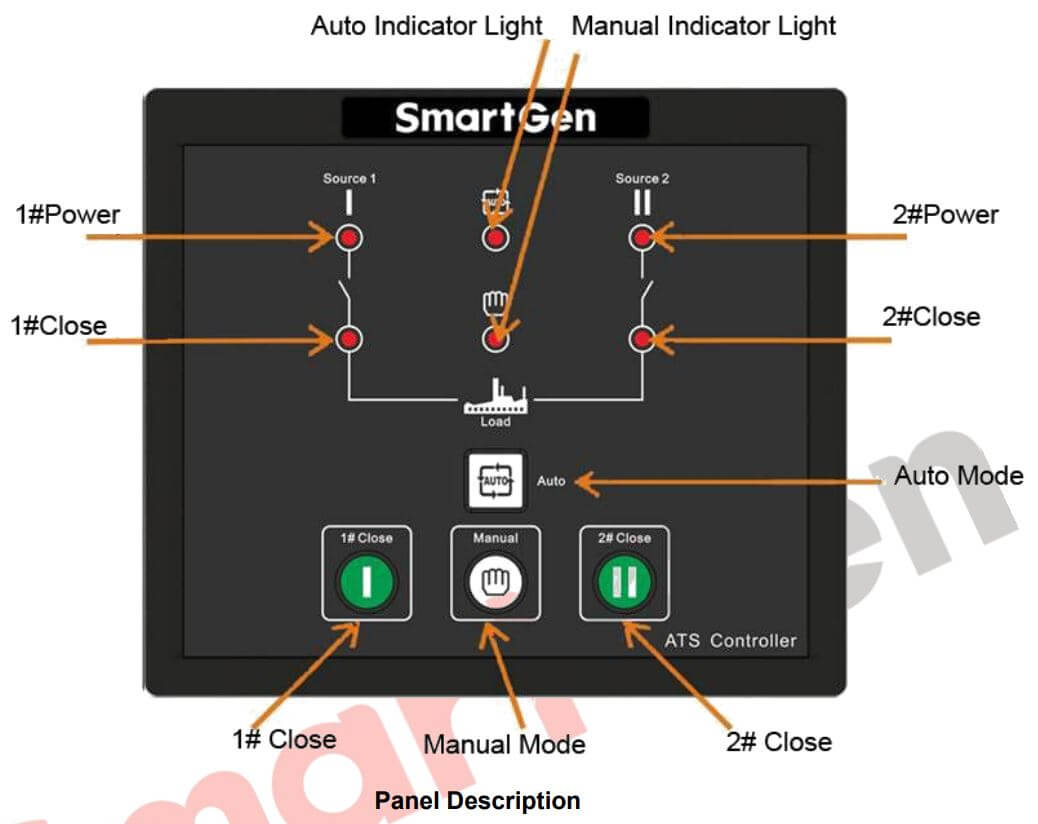

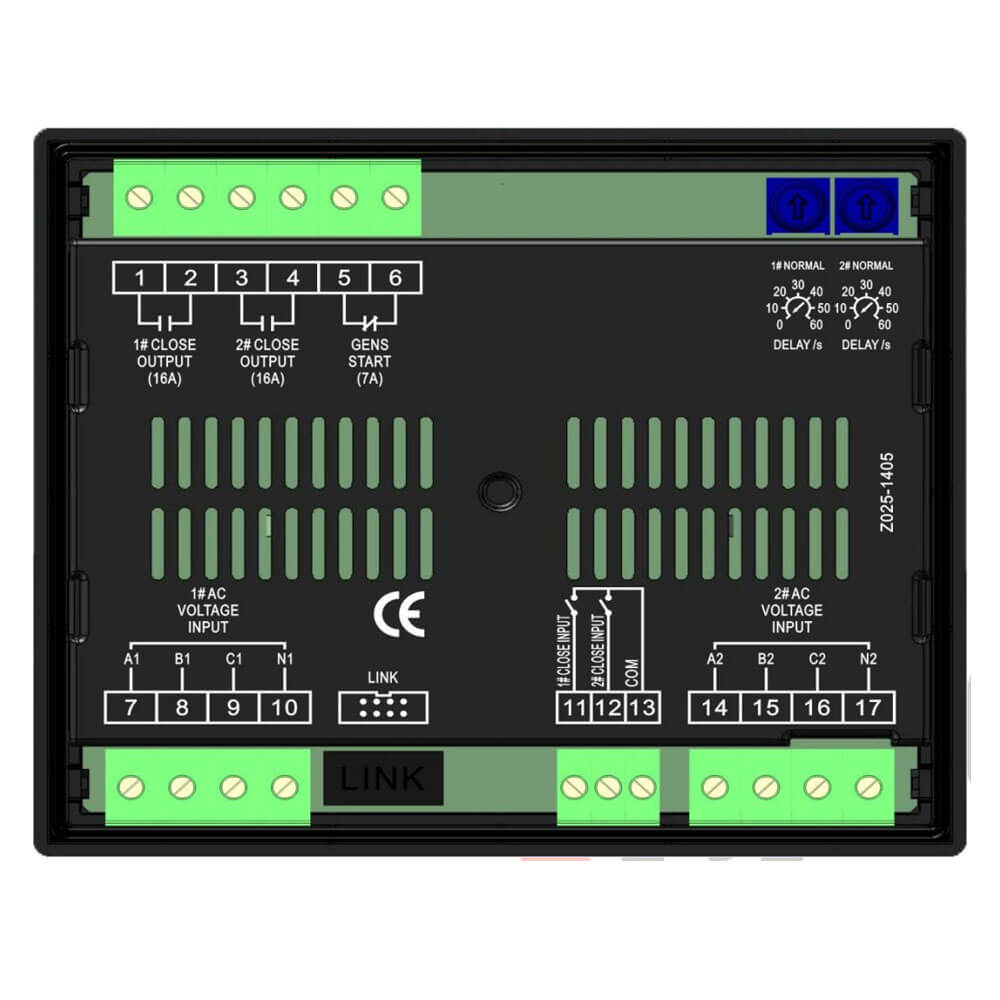

Cấu tạo và Kích thước Bộ điều khiển ATS HAT520N Smartgen

- Đo và hiển thị Điện áp và Tần số 2 chiều 3 pha:
Điện áp đường dây (Uab, Ubc, Uca) Điện áp đường dây (Uab, Ubc, Uca)
Điện áp pha (Ua, Ub, Uc) Điện áp pha (Ua, Ub, Uc)
- Quá áp, mất pha, sai thứ tự pha, chức năng bảo vệ quá / thấp tần số.
- Các thông số có thể được thiết lập thông qua phần mềm PC sử dụng mô-đun SG72 (USB to LINK)
- Có thể đặt độ trễ bình thường của điện áp trong (0 ~ 60) giây và độ trễ khởi động Genset có thể được đặt trong (0 ~ 3600) giây.
- Độ trễ bất thường của điện áp có thể được đặt trong (0 ~ 60) giây và độ trễ dừng Genset có thể được đặt trong (0 ~ 3600) giây.
- Tín hiệu đầu ra đóng có thể được đặt theo khoảng thời gian hoặc đầu ra liên tục.
- Có Chế độ Tự động / Bằng tay. Ở chế độ thủ công, công tắc ATS chuyển có thể được thực hiện thông qua nút nhấn của bảng điều khiển.
- Đèn LED gắn trên bảng điều khiển phía trước có thể hiển thị rõ ràng trạng thái đang chạy ATS.
- Thích hợp cho các hệ thống AC khác nhau (3 pha 4 dây, 2 pha 3 dây và một pha 2 dây).
- Thiết kế mô-đun, vỏ bằng nhựa ABS tự chữa cháy, thiết bị đầu cuối có thể cắm được, cấu trúc nhỏ gọn dễ dàng lắp đặt.

Thông số kỹ thuật Bộ điều khiển ATS HAT520N Smartgen

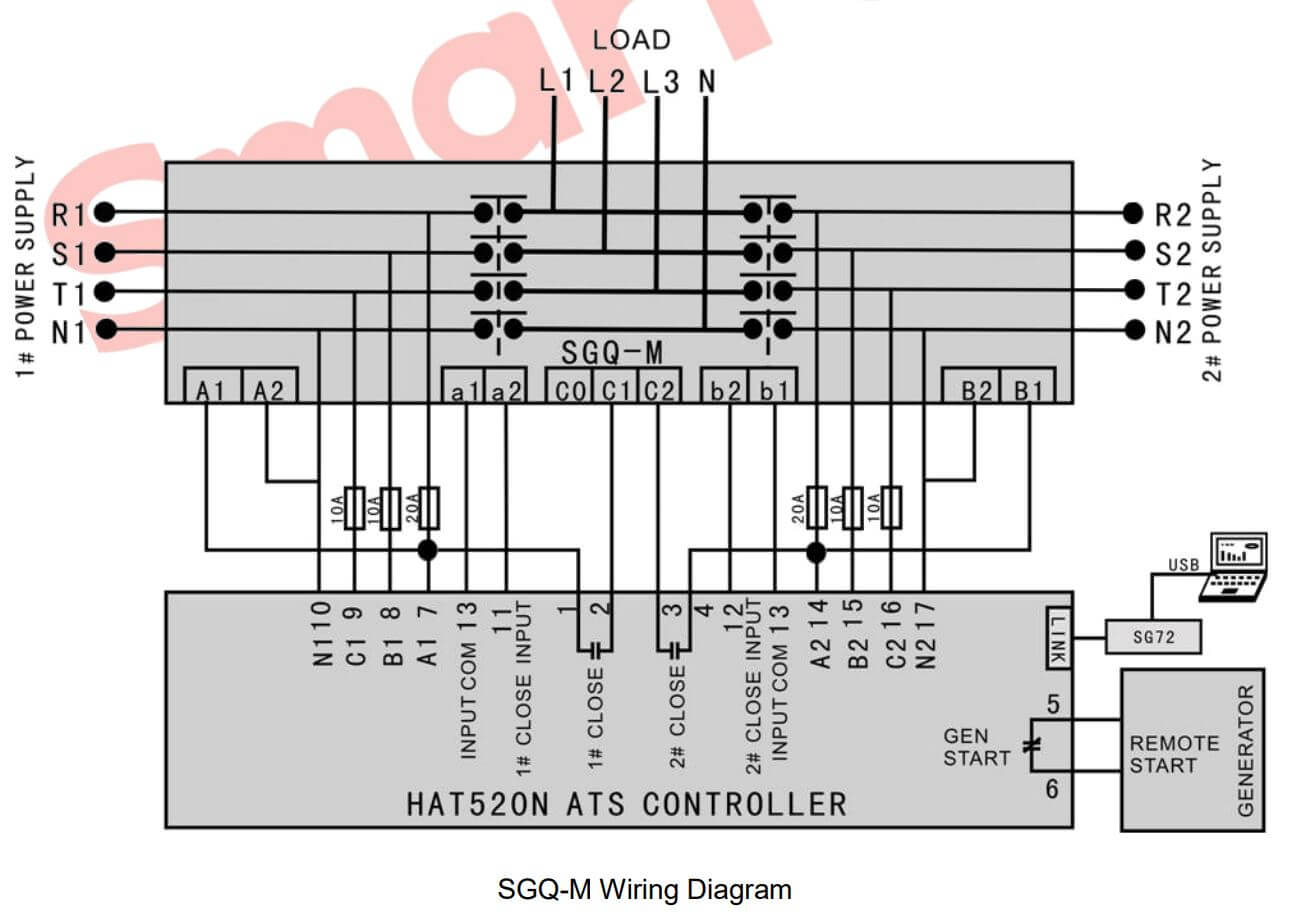

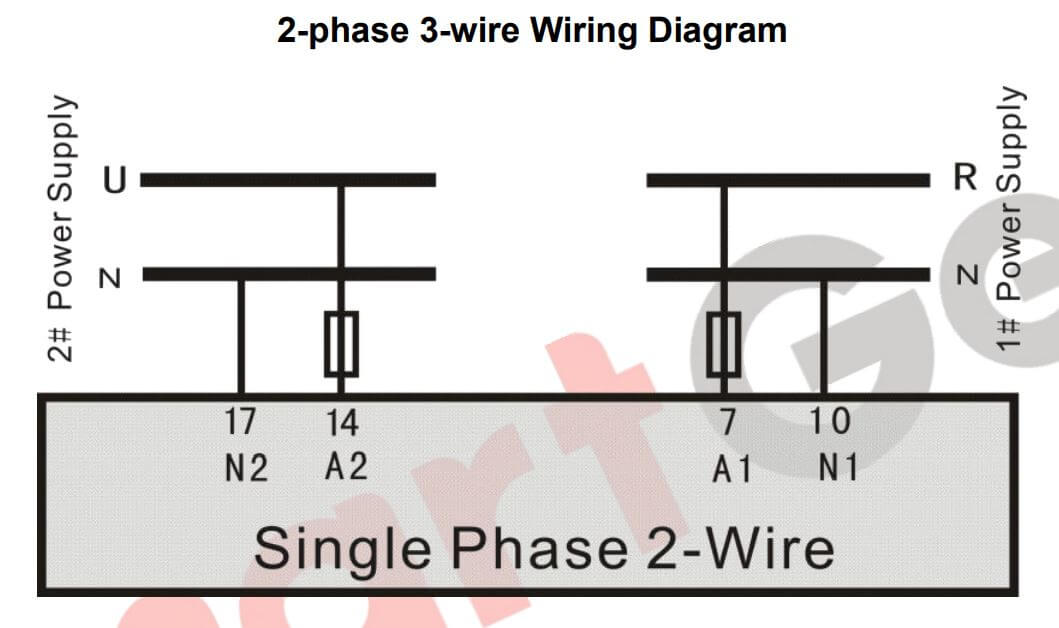

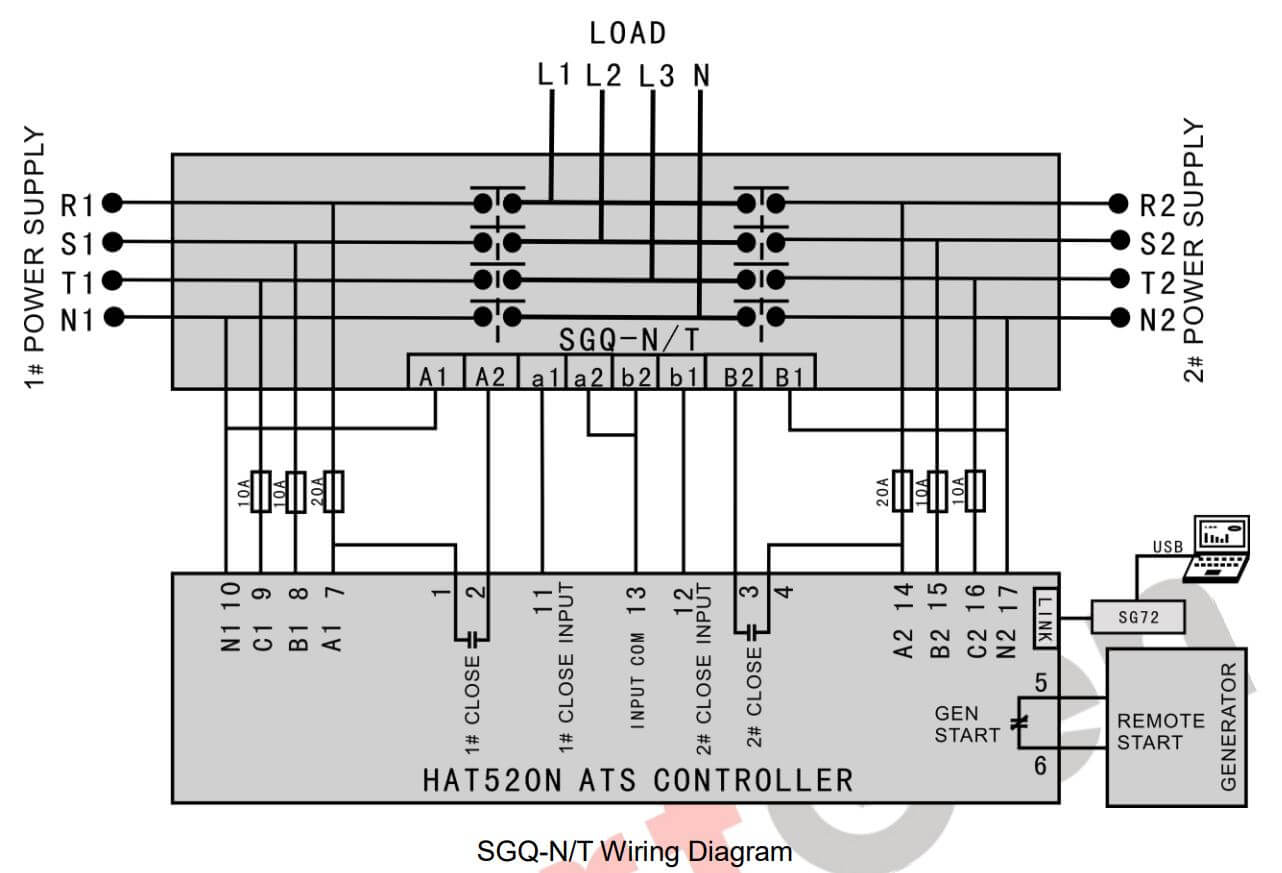

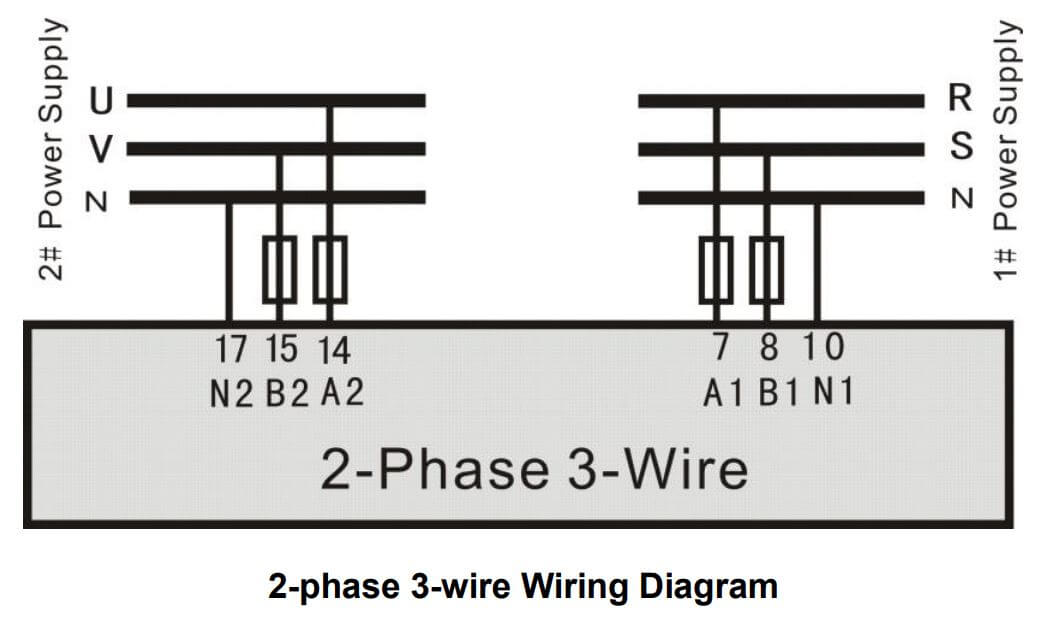

Cách nối dây, cách chỉnh, cài đặt, setup Bộ điều khiển ATS HAT520N Smartgen
