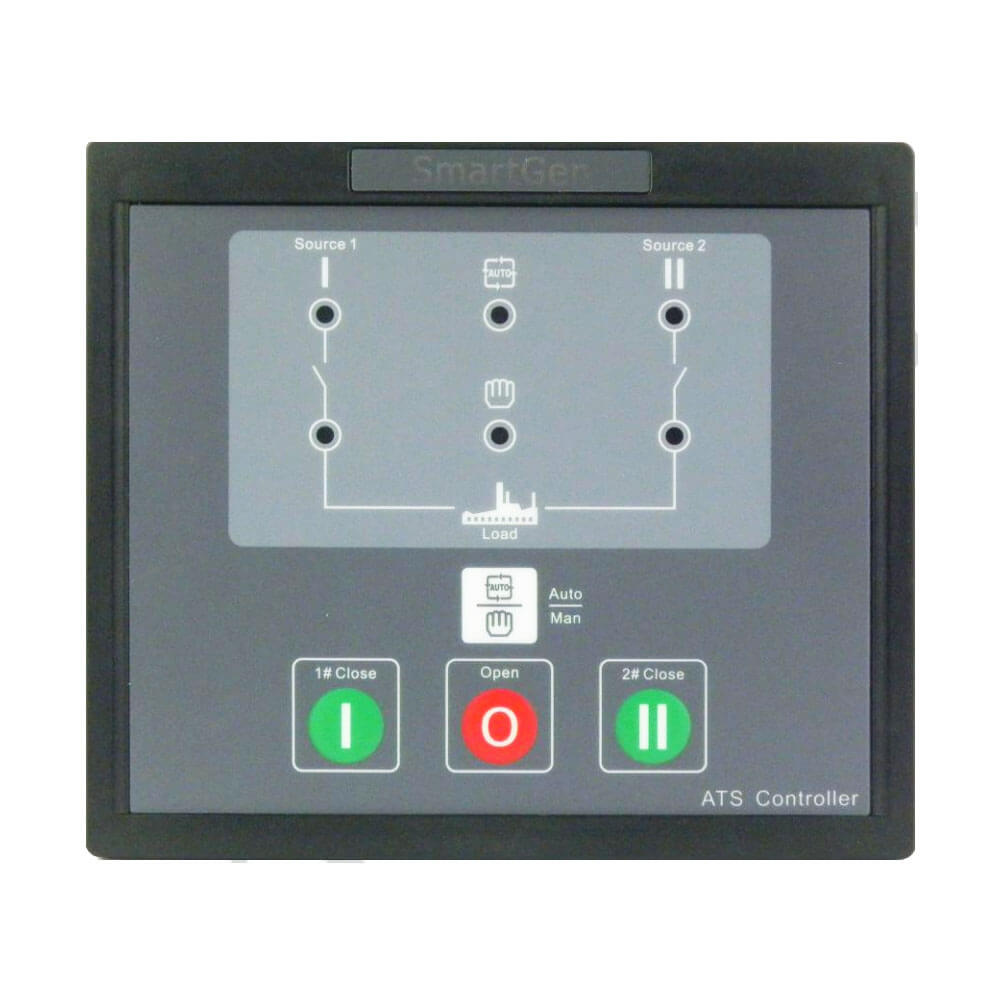

Smartgen HAT530: Bộ điều khiển ATS

Bộ điều khiển ATS HAT530 có thể:

Download Tài liệu kỹ thuật Bộ điều khiển ATS HAT530 Smartgen - Phần 1

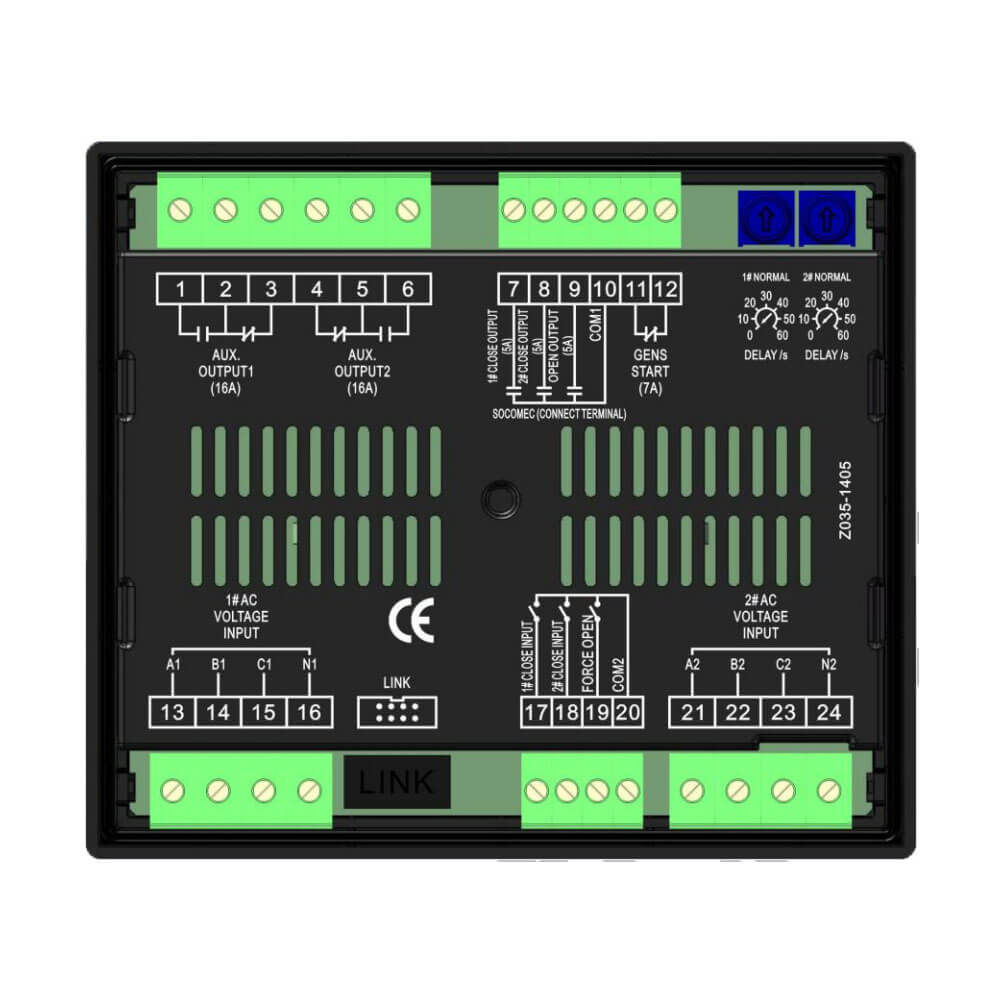

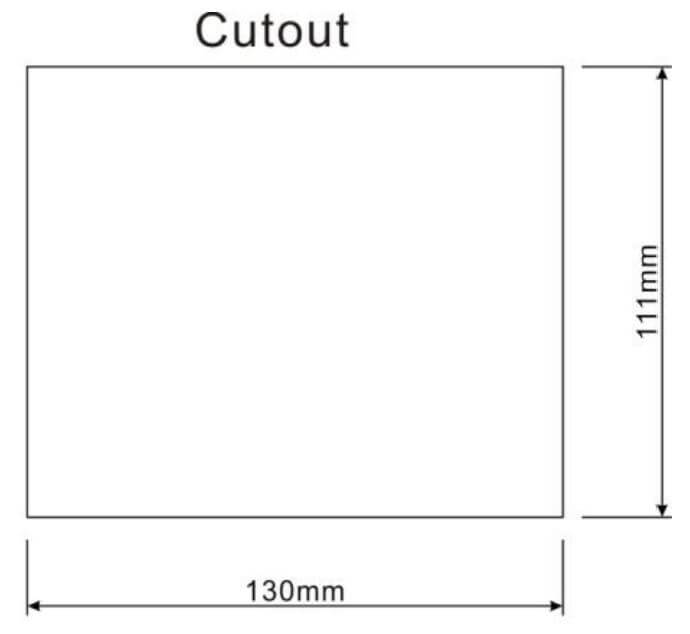

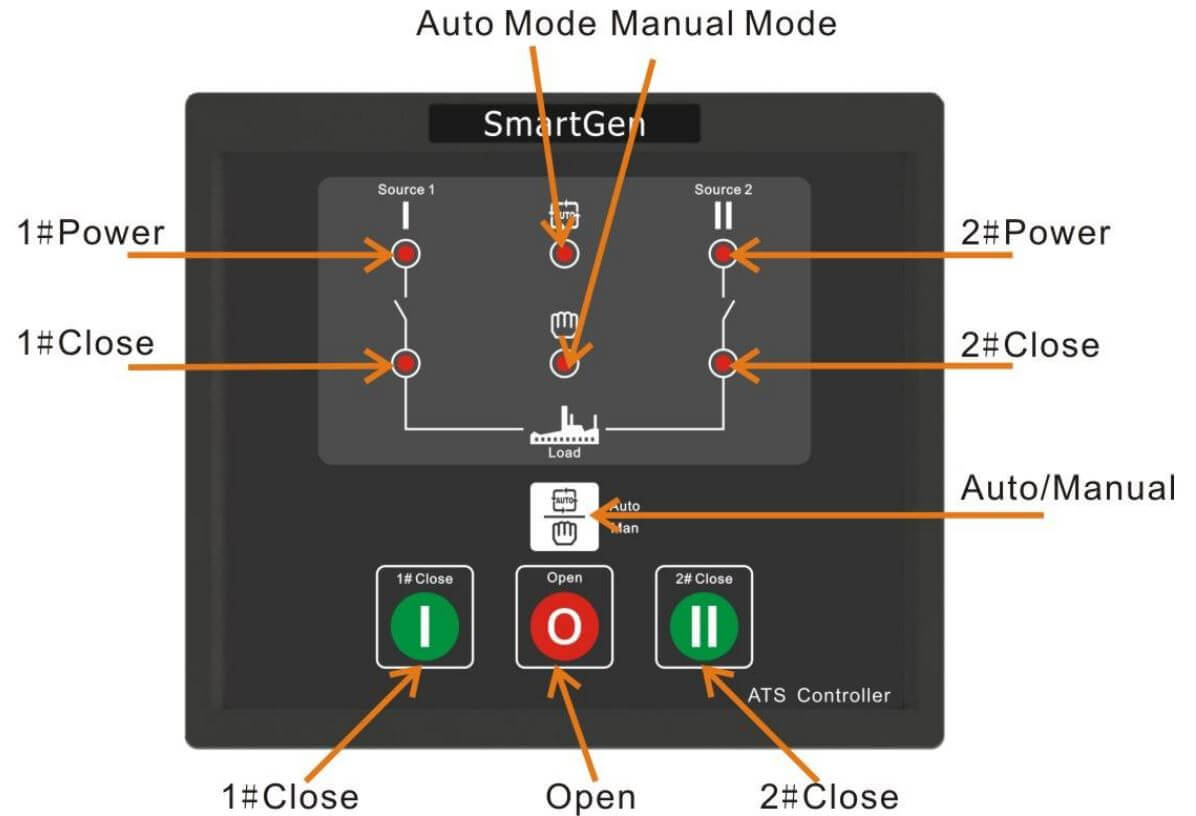

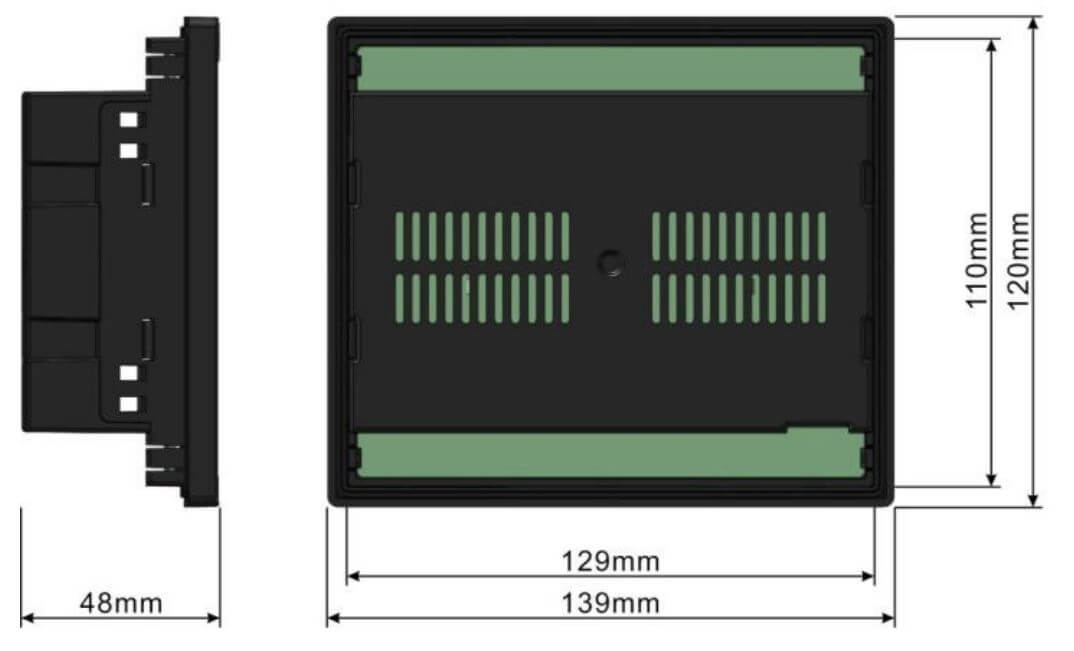

Cấu tạo và Kích thước Bộ điều khiển ATS HAT530 Smartgen

- Đo và hiển thị Điện áp và Tần số 2 chiều 3 pha
- Quá áp, mất pha, sai thứ tự pha, chức năng bảo vệ quá / dưới tần số. Theo mặc định, bảo vệ thứ tự ngược pha và bảo vệ quá tần số bị tắt; tuy nhiên, người dùng có thể thiết lập chức năng bảo vệ khi cần.
- Các thông số có thể được thiết lập thông qua phần mềm PC sử dụng mô-đun SG72 (USB to LINK) hoặc mô-đun đối thoại khác.
- Độ trễ bình thường của điện áp 1 # hoặc 2 # có thể được đặt trong (0 ~ 60) giây và độ trễ khởi động Genset có thể được đặt trong (0 ~ 3600) giây.
- Độ trễ bất thường của điện áp 1 # hoặc 2 # có thể được đặt trong (0 ~ 60) giây và độ trễ dừng Genset có thể được đặt trong (0 ~ 3600) giây.
- “Ưu tiên nguồn 1 #”, “Tự động / Thủ công”, “Không ưu tiên” và “Ưu tiên nguồn 2 #” có thể được thiết lập thông qua bảng điều khiển phía trước.
- Tín hiệu đầu ra đóng có thể được đặt theo khoảng thời gian hoặc đầu ra liên tục.
- Áp dụng cho 2 đường dây trung tính cách ly.
- Chế độ Auto / Manual. Ở chế độ thủ công, chuyển ATS có thể được thực hiện thông qua nút nhấn của bảng điều khiển.
- Đèn LED gắn trên bảng điều khiển phía trước có thể hiển thị rõ ràng trạng thái chạy ATS.

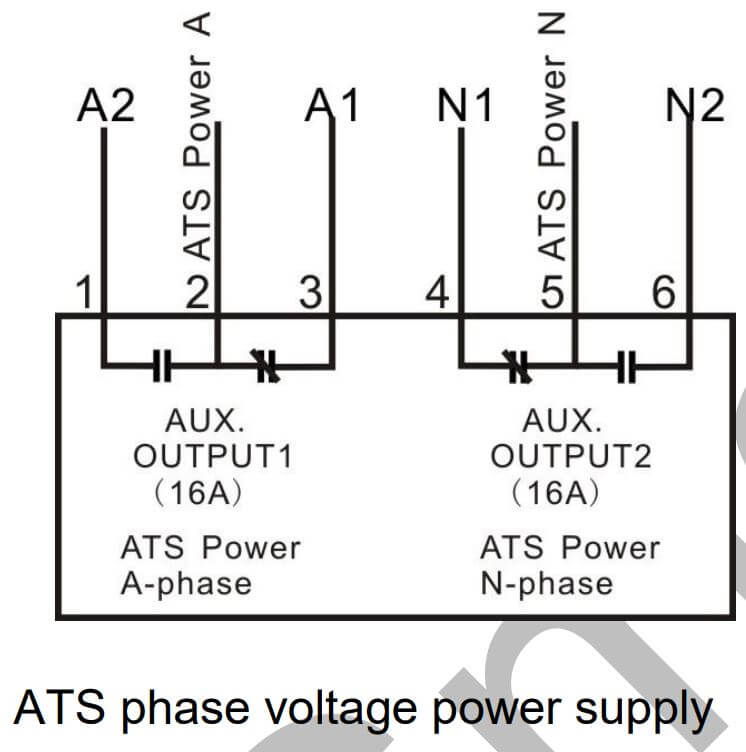

- AUX.OUTPUT 1 và AUX.OUTPUT 2 có thể được cấu hình để dễ dàng chuyển nguồn điện.
- Công suất tiếp điểm đầu ra của rơ le chuyển nguồn cấp điện 1 # và 2 # (1 # ĐÓNG, 2 # ĐÓNG) là 5A AC250V, tiếp điểm thụ động, có thể được sử dụng trực tiếp trong điều khiển chuyển mạch để chuyển giao.
- Công suất tiếp điểm đầu ra của rơ le khởi động Genset (GENS START) là 7A AC250V / 7A DC28V, tiếp điểm N / C thụ động.

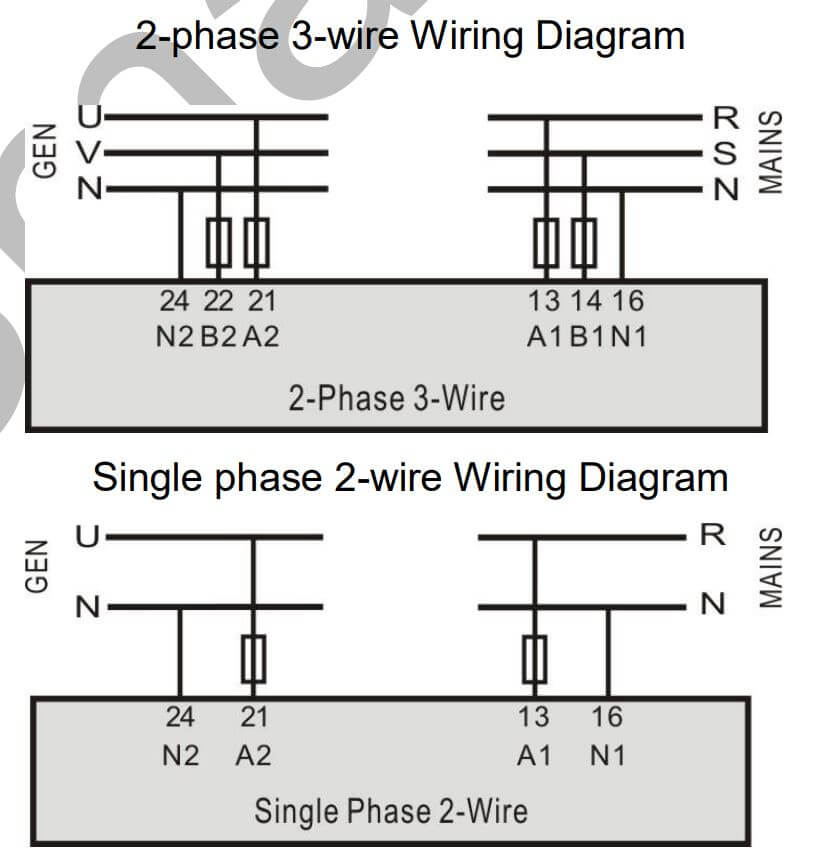

- Thích hợp cho các hệ thống AC khác nhau (3 pha 4 dây, 2 pha 3 dây và một pha 2 dây).
- Thiết kế kiểu mô-đun, vỏ nhựa ABS chống cháy, đầu cuối cắm được, lắp sẵn, cấu trúc nhỏ gọn dễ lắp đặt.

Thông số kỹ thuật Bộ điều khiển ATS HAT530 Smartgen

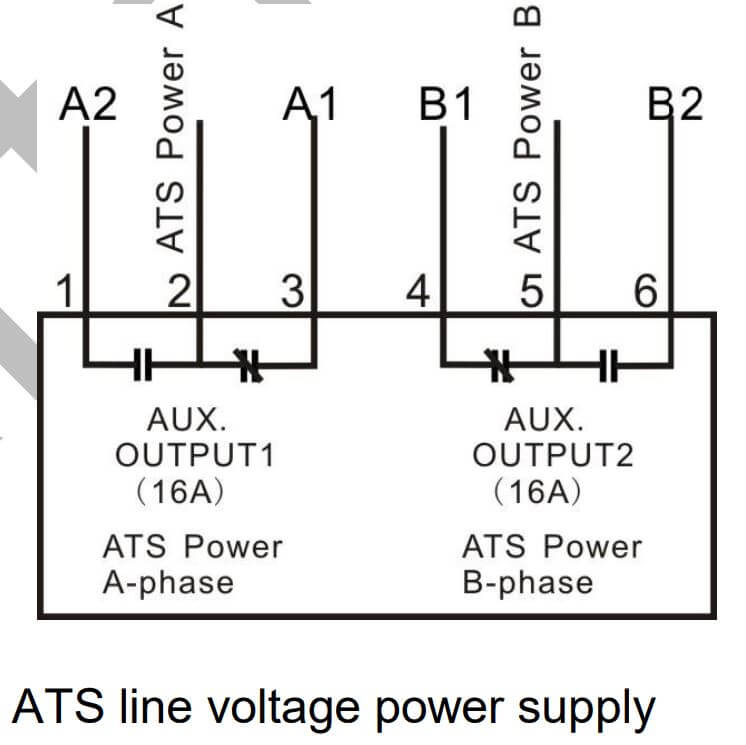

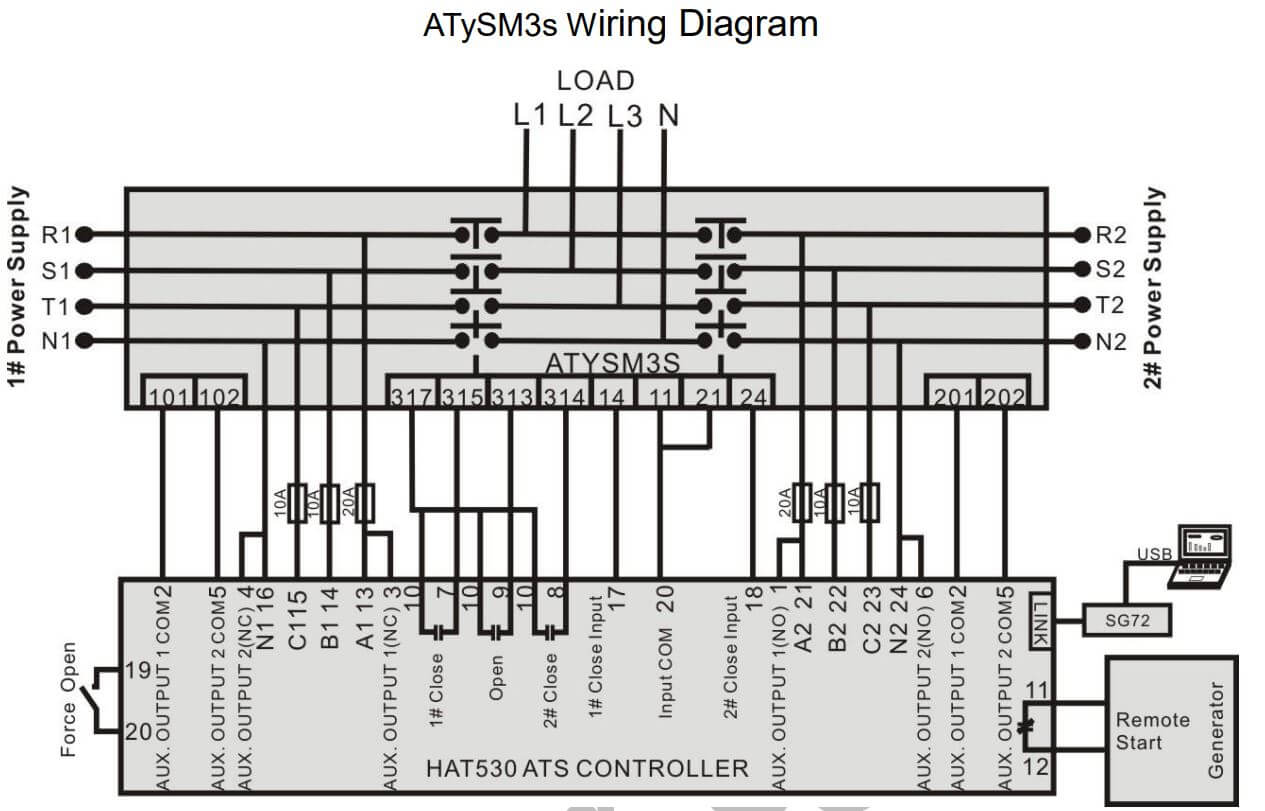

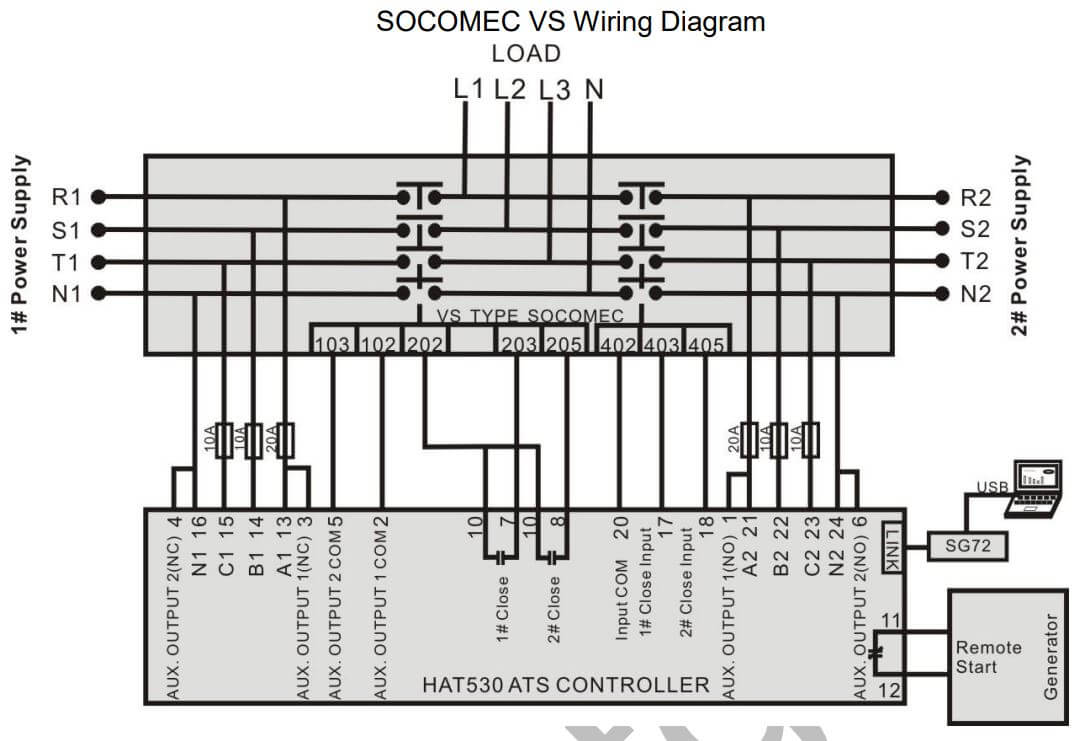

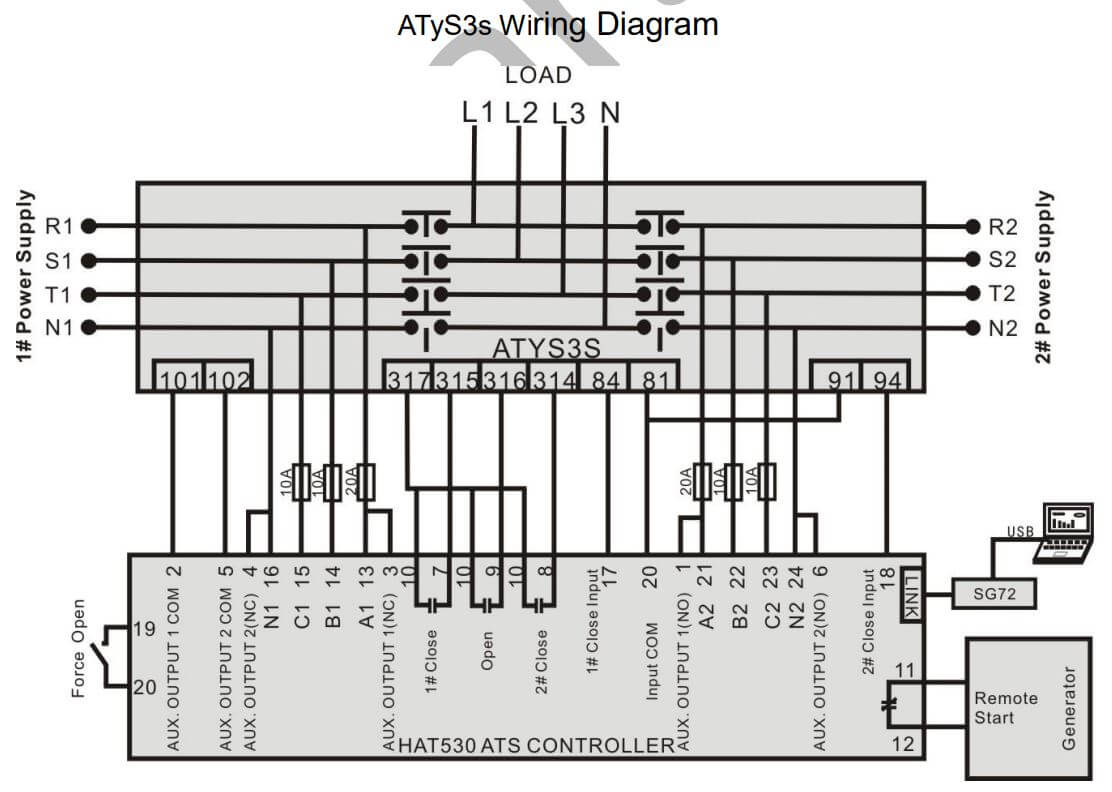

Cách nối dây, cách chỉnh, cài đặt, setup Bộ điều khiển ATS HAT530 Smartgen
