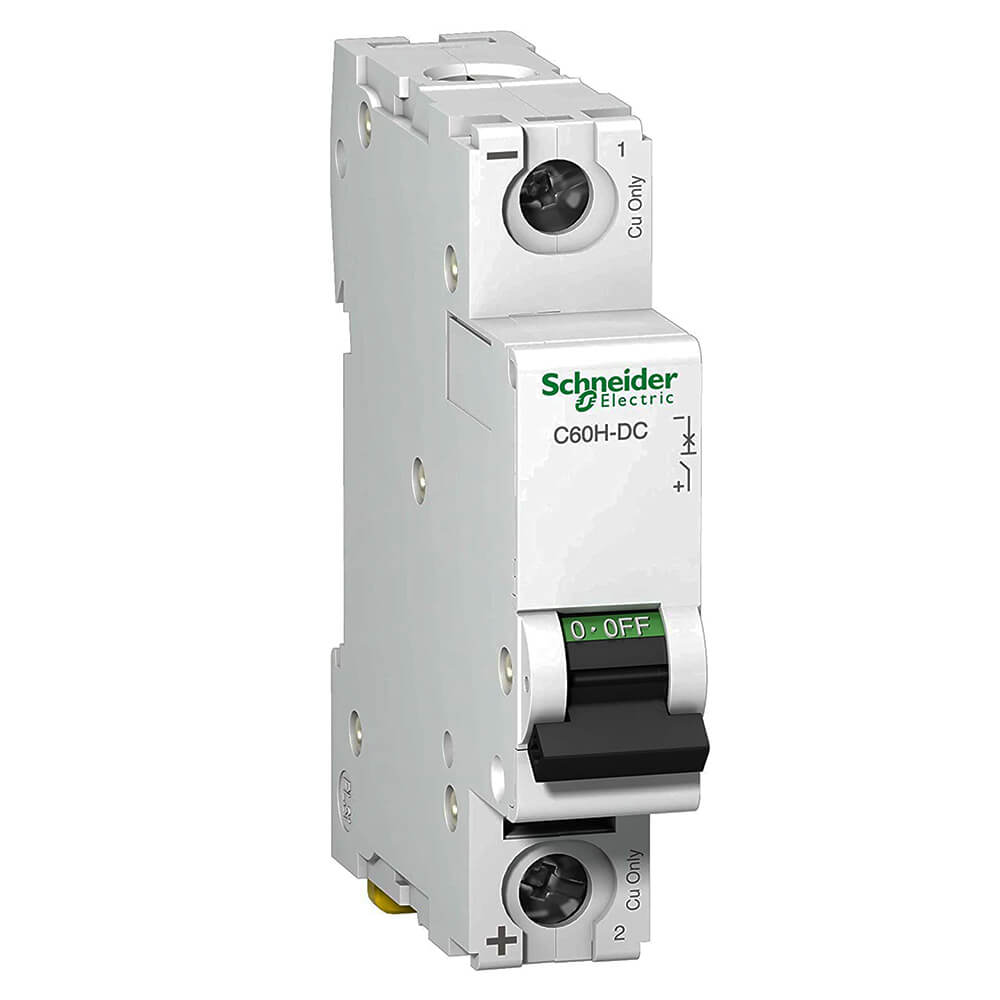

Schneider A9N61503: MCB dòng C60H-DC

Mô tả Cầu dao tự động (MCB) Schneider A9N61503, MCB dòng C60H-DC Thiết bị kiểm soát và bảo vệ quá tải và ngắn mạch, dùng trong mạng lưới dân dụng và công nghiệp.
Thông số kỹ thuật của Aptomat/CB tép/MCB dòng C60H-DC Schneider A9N61503
Mã sản phẩm: Schneider A9N61503
Điện áp định mức: 250VDC
Dòng đóng cắt: 3A
Dòng ngắn mạch: 6kA
Số pha: 1 pha
Điện áp thử nghiệm xung (Uimp): 6kV
Đường cong đặc trưng: Loại C
Tiêu chuẩn: IEC 60947-2
Chức năng:
- Dùng để kiểm soát, bảo vệ quá tải, ngắn mạch và cách ly mạng điện một chiều. Hay sử dụng trong mạng điện công nghiệp, vận tải và năng lượng.
- Tự động trong công nghiệp, mạch phụ trợ cho Trạm trung thế, bộ nguộn, bộ xạc, bộ lưu điện.
- Sản phẩm MCB A9N61503 Schneider để bảo vệ an toàn trong hệ thống viễn thông, sân bay, tàu cảng, hàng hải
- Ứng dụng để sản xuất điện năng: Quang điện, gió, hạt nhân. Hỗ trợ gắn đường ray DIN

Download Tài liệu kỹ thuật Tài liệu kỹ thuật Schneider A9N61503: Cầu dao tự động 1P 3A 6kA dòng C60H-DC

Các mã thông dụng cầu dao tự động dòng C60H-DC

• A9N61500 MCB 1P 0.5A 6kA
• A9N61501 MCB 1P 1A 6kA
• A9N61502 MCB 1P 2A 6kA
• A9N61503 MCB 1P 3A 6kA
• A9N61504 MCB 1P 4A 6kA
• A9N61505 MCB 1P 5A 6kA
• A9N61506 MCB 1P 6A 6kA
• A9N61508 MCB 1P 10A 6kA
• A9N61509 MCB 1P 13A 6kA
• A9N61510 MCB 1P 15A 6kA
• A9N61511 MCB 1P 16A 6kA
• A9N61512 MCB 1P 20A 6kA
• A9N61513 MCB 1P 25A 6kA
• A9N61514 MCB 1P 30A 6kA
• A9N61515 MCB 1P 32A 6kA
• A9N61517 MCB 1P 40A 6kA
• A9N61518 MCB 1P 50A 6kA
• A9N61519 MCB 1P 63A 6kA

Thông số kỹ thuật Schneider A9N61503: Cầu dao tự động 1P 3A 6kA dòng C60H-DC

Cấu tạo và Kích thước Schneider A9N61503: Cầu dao tự động 1P 3A 6kA dòng C60H-DC

Cách sử dụng và nối dây Schneider A9N61503: Cầu dao tự động 1P 3A 6kA dòng C60H-DC
