DEESYS DGF-D08 : Rơ le bảo vệ dòng rò
DEESYS DGF-D08 : Rơ le bảo vệ dòng rò
( Digital Ground Fault Relay )
– Thiết kế nhỏ gọn, kiểu kỹ thuật số ( Digital ), đơn giản, dễ sử dụng
– Phát hiện và hiển thị giá trị dòng điện sự cố chạm đất thông qua ZCT
– Báo động và ngắt mạch khi có sự cố rò rỉ chạm đất
– Được thiết kế để có Bảng chuyển tiếp ARB-Aux bên trong thiết bị và kết nối trực tiếp với MCCB bên ngoài.
– Có thể điều khiển chuyển tiếp bằng điều khiển từ xa bằng RS-485 Comm và chương trình giám sát.
– Quản lý và lưu trữ dữ liệu lỗi thông qua RS-485 comm và chương trình giám sát.
– Đạt tiêu chuẩn chất lượng
– Thương hiệu DEESYS ( Xuất xứ Hàn Quốc )
( Digital Ground Fault Relay )
– Thiết kế nhỏ gọn, kiểu kỹ thuật số ( Digital ), đơn giản, dễ sử dụng
– Phát hiện và hiển thị giá trị dòng điện sự cố chạm đất thông qua ZCT
– Báo động và ngắt mạch khi có sự cố rò rỉ chạm đất
– Được thiết kế để có Bảng chuyển tiếp ARB-Aux bên trong thiết bị và kết nối trực tiếp với MCCB bên ngoài.
– Có thể điều khiển chuyển tiếp bằng điều khiển từ xa bằng RS-485 Comm và chương trình giám sát.
– Quản lý và lưu trữ dữ liệu lỗi thông qua RS-485 comm và chương trình giám sát.
– Đạt tiêu chuẩn chất lượng
– Thương hiệu DEESYS ( Xuất xứ Hàn Quốc )

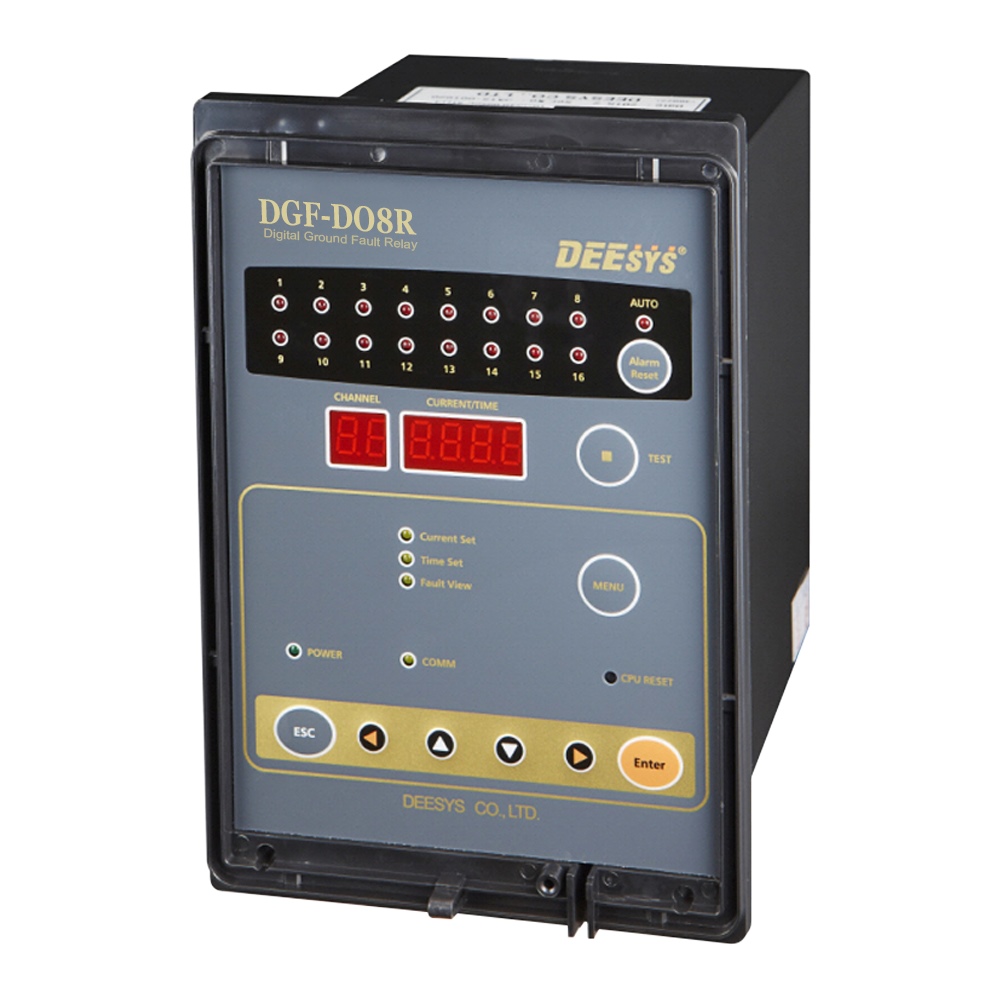

Deesys Relay DGF-D08
Mô tả
Rơ le Deesys DGF-D08
Loại kỹ thuật số ( Digital )
Màn hình hiển thị : Màn hình Digital 6 số FND
Truyền thông :
* 1 cổng RS485 ( cách ly )
* Protocol Modbus RTU
* Tốc độ : 9600/19200 bps
Khởi động : Tự động / Thủ công
tần số hoạt động : 50/60 Hz [ ±5% ]
Điện áp nguồn : AC/DC 110~220V
Dải dòng cài đặt :
* Đầu ra : 1A, 2A, 3A
* ZCT : AC200mA / 100mV
Công suất tiếp điểm ngõ ra :
Max. 50VA
Sai biệt điện áp cho phép : 80 ~ 120% định mức điện thế
Phạm vi điện áp an toàn : < AC 600V ( ngưỡng an toàn )
Khả năng chịu tải ( công tắc trượt ) : AC 125 10A / DC 30V 10A
Mạch giám sát : 8 mạch
Biên nhiệt hoạt động : -10 ~ 50ºC
Vật liệu : Vỏ nhựa tái sinh ABS, không bắt lửa
Độ ẩm môi trường cho phép :
Kích thước sản phẩm : 139 x 202 x 170 (mm)
* 1 cổng RS485 ( cách ly )
* Protocol Modbus RTU
* Tốc độ : 9600/19200 bps
* Đầu ra : 1A, 2A, 3A
* ZCT : AC200mA / 100mV
Mô tả mặt trước Rơ le Deesys DGF-D08
Kích thước Rơ le Deesys DGF-D08
Cách đấu nối dây Rơ le Deesys DGF-D08
Thông số kỹ thuật Rơ le Deesys DGF-D08
Download Tài liệu kỹ thuật ( tiếng Anh ) Rơ le Deesys DGF-D08
