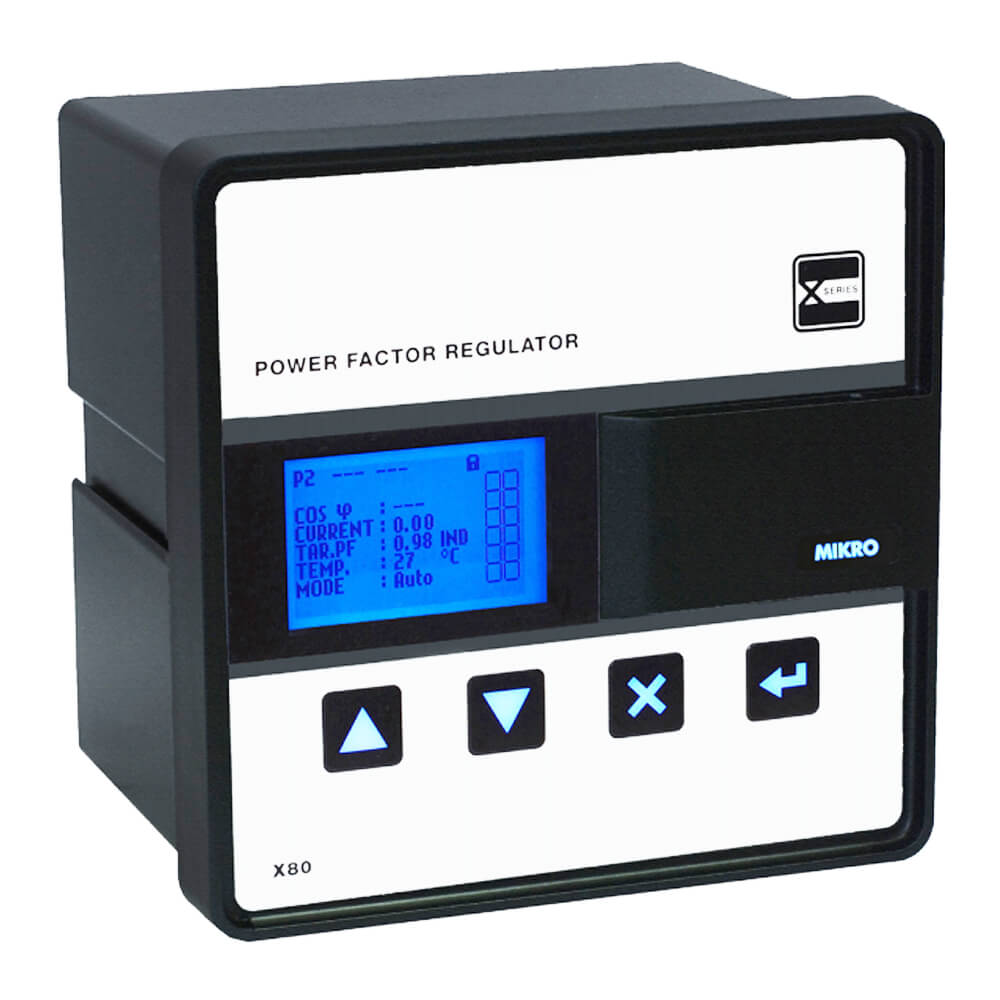

Mikro X80-PFR120P3-240-50( 12 cấp 3CT)
Mikro X80-PFR120P3-240-50 12 cấp 1CT/3CT
X80-PFR120P3-240-50 (12 cấp 3CT), X80-PFR120P1-240-50 (12 cấp 1CT): bộ điều khiển hệ số công suất
Download Tài liệu kỹ thuật Mikro X80 12 cấp
Cách chọn mã Mikro X80 12 cấp
Các mã thông dụng
- X80-PFR120P3-240-50 bộ điều khiển hệ số công suất 12 cấp 3CT
- X80-PFR120P1-240-50 bộ điều khiển hệ số công suất 12 cấp 1CT
- Bộ điều khiển LCD màn hình 2 inch 64 x 128 dot matrix có đèn nền.
- Sử dụng bộ vi xử lý điều khiển đóng ngắt tự động thông minh.
- Tự động xác lập hệ số C/K hoặc cài đặt bằng tay.
- Tự động điều chỉnh cực tính của biến dòng (CT) nếu đấu ngược.
- Thông số hiển thị: Hệ số COSφ; Dòng thứ cấp; Báo lỗi; Sóng hài bậc cao(THD); Nhiệt độ; Trạng thái đóng/ cắt các cấp.
- 5 chế độ cài đặt đóng ngắt : Auto / Auto Rotate / 4-quadrant / Linear/ Manual.
- Có thể cố định "Fixed" các cấp đóng trực tiếp theo yêu cầu người sử dụng.
- Có tiếp điểm riêng cho quạt (Fan): Fixed on/ Output on/ Nhiệt độ/ Không dùng.
- Có tiếp điểm tín hiệu, có thể liên kết với 10 tín hiệu cảnh báo của PFRLCD.
- Giao tiếp truyền thông Modbus-RTU RS485.
- Thông số đo lường:
+ Đo công suất biểu kiến (S), công suất tiêu thụ (P) và công suất phản kháng (S).
+ Đo nhiệt độ bên trong tủ (0 - 100oC).
+ Đo dòng điện pha (0.01 - 10A) và điện áp pha (0 - 277V).
+ Đo tần số (45 - 65Hz).
+ Đo sóng hài hệ thống đến bậc thứ 31.
+ Đo COSφ dạng PF hoặc dạng DPF.
- Bảo vệ và cảnh báo khi:
Quá áp (253 - 264V/ OFF) / Thấp áp (195 - 204V/ OFF)
Quá dòng (5.5 - 7.0A/ OFF) /Thấp dòng (0.01 - 0.15A/ OFF)
Quá hệ số COSφ (ON/ OFF) /Thấp hệ số COSφ (ON/ OFF)
Quá nhiệt (36 - 70oC/ OFF); Lỗi cực tính CT (ON/ OFF); %THDI (20% - 300%/ OFF)
Ngắt khi không có điện áp
Lỗi các cấp tụ (ON/ OFF).
- Đo và hiển thị sóng hài bậc cao (dạng đồ thị hoặc dạng bảng).
- Nguồn điện cung cấp: 85Vrms - 265Vrms.
- Đáp ứng tiêu chuẩn IEC 61000-6-2, IEC 61000-6-4. Cấp bảo vệ: IP54 tại mặt tủ.
- Dùng kết hợp với phần mềm Mikrosafe (FREE software).
- Kích thước (h x w x d) : 144 x 144 x 122 mm
Cấu tạo và Kích thước Mikro X80 12 cấp
Cách nối dây, cách chỉnh, cài đặt, setup Mikro X80 12 cấp
Thông số kỹ thuật Mikro X80 12 cấp
