Khởi động từ Lovato BF3200A 3P, 56A, AC coil
Khởi động từ Lovato BF3200A 3P 56A, AC coil
( * Tên gọi khác : công tắc tơ điện )
☼ Mô tả đặc trưng :
• Thiết bị đóng ngắt mạch điện thông qua cơ cấu điện từ
• Kết nối dễ dàng, lắp ráp phụ kiện nhanh chóng, bắt vít chắc chắn
• Chỉ báo trạng thái liên hệ rõ ràng
• Có thể lắp tối đa 8 tiếp điểm phụ, tính dẫn điện cao
• Khóa liên động cơ học mà không tăng kích thước tổng thể
• Hiệu chỉnh hệ số công suất 7,5 ~ 100kvar tại 400V
• Rơle điều khiển tiêu thụ điện năng thấp, thời gian đóng cắt rất nhanh
• Cuộn coil nguồn AC, 3 cực, phạm vi điều khiển điện tử 32A (IEC AC3)
• Hoạt động ổn định, ít gặp sự cố, bền bỉ, thân thiện người dùng
☼ Tiêu chuẩn :
• Chứng nhận CSA C22.2 n° 60947-1, 60947-4-1
• Chứng nhận IEC/EN 60947-1, 60947-4-1
• Chứng nhận UL 60947-1, 60947-4-1
• Tuân thủ CCC, EAC, cULus
• Thương hiệu LOVATO ( xuất xứ Italy )
☼ Ứng dụng :
• Sử dụng rộng rãi trong các ngành công nghiệp và dân dụng
• Điều khiển đóng ngắt mạch điện từ xa, đảo chiều dòng điện, bảo vệ quá tải
• Điều khiển hệ thống đèn chiếu sáng, cài đặt chế bật/tắt theo giờ/ngày ...
☼ Cách chọn mã sản phẩm : • 11BG0610A…(*) tùy thuộc vào điện áp cuộn coil
* BF3200A024 : AC coil 50/60Hz,
* BF3200A024V260 : AC coil 50/60Hz,
* BF3200A048 : AC coil 50/60Hz,
* BF3200A110 : AC coil 50/60Hz,
* BF3200A110V260 : AC coil 50/60Hz,
* BF3200A230 : AC coil 50/60Hz,
* BF3200A230V260 : AC coil 50/60Hz,
* BF3200A400 : AC coil 50/60Hz,
* BF3200A02460 : AC coil 60Hz,
* BF3200A04860 : AC coil 50/60Hz,
* BF3200A12060 : AC coil 50/60Hz,
* BF3200A22060 : AC coil 50/60Hz,
* BF3200A23060 : AC coil 50/60Hz,
* BF3200A46060 : AC coil 50/60Hz,
* BF3200A57560 : AC coil 50/60Hz,
( * Tên gọi khác : công tắc tơ điện )
☼ Mô tả đặc trưng :
• Thiết bị đóng ngắt mạch điện thông qua cơ cấu điện từ
• Kết nối dễ dàng, lắp ráp phụ kiện nhanh chóng, bắt vít chắc chắn
• Chỉ báo trạng thái liên hệ rõ ràng
• Có thể lắp tối đa 8 tiếp điểm phụ, tính dẫn điện cao
• Khóa liên động cơ học mà không tăng kích thước tổng thể
• Hiệu chỉnh hệ số công suất 7,5 ~ 100kvar tại 400V
• Rơle điều khiển tiêu thụ điện năng thấp, thời gian đóng cắt rất nhanh
• Cuộn coil nguồn AC, 3 cực, phạm vi điều khiển điện tử 32A (IEC AC3)
• Hoạt động ổn định, ít gặp sự cố, bền bỉ, thân thiện người dùng
☼ Tiêu chuẩn :
• Chứng nhận CSA C22.2 n° 60947-1, 60947-4-1
• Chứng nhận IEC/EN 60947-1, 60947-4-1
• Chứng nhận UL 60947-1, 60947-4-1
• Tuân thủ CCC, EAC, cULus
• Thương hiệu LOVATO ( xuất xứ Italy )
☼ Ứng dụng :
• Sử dụng rộng rãi trong các ngành công nghiệp và dân dụng
• Điều khiển đóng ngắt mạch điện từ xa, đảo chiều dòng điện, bảo vệ quá tải
• Điều khiển hệ thống đèn chiếu sáng, cài đặt chế bật/tắt theo giờ/ngày ...
☼ Cách chọn mã sản phẩm : • 11BG0610A…(*) tùy thuộc vào điện áp cuộn coil
* BF3200A024 : AC coil 50/60Hz,
* BF3200A024V260 : AC coil 50/60Hz,
* BF3200A048 : AC coil 50/60Hz,
* BF3200A110 : AC coil 50/60Hz,
* BF3200A110V260 : AC coil 50/60Hz,
* BF3200A230 : AC coil 50/60Hz,
* BF3200A230V260 : AC coil 50/60Hz,
* BF3200A400 : AC coil 50/60Hz,
* BF3200A02460 : AC coil 60Hz,
* BF3200A04860 : AC coil 50/60Hz,
* BF3200A12060 : AC coil 50/60Hz,
* BF3200A22060 : AC coil 50/60Hz,
* BF3200A23060 : AC coil 50/60Hz,
* BF3200A46060 : AC coil 50/60Hz,
* BF3200A57560 : AC coil 50/60Hz,

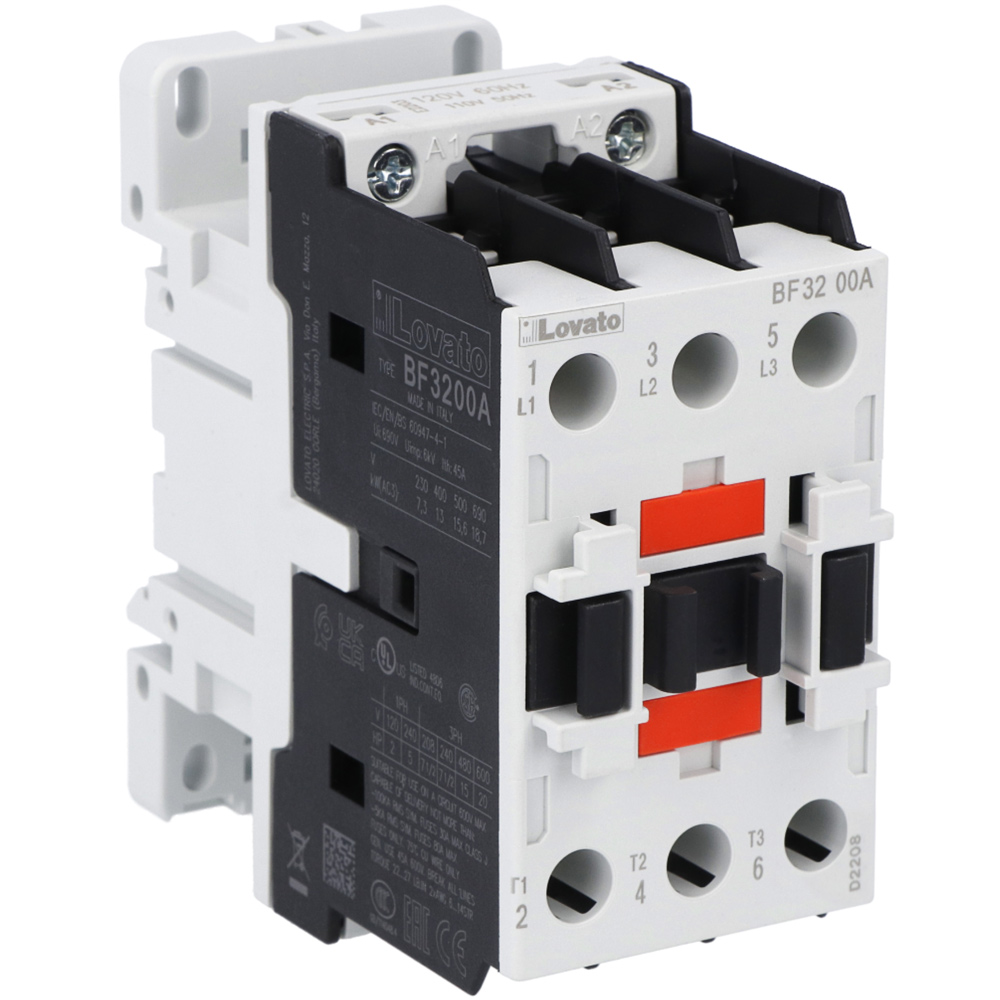

Khởi động từ Lovato BF3200A 3P, 56A, AC coil
Mô tả
Khởi động từ Lovato BF3200A
- Ký hiệu loại sản phẩm : BF32
- Số cực : 3
- Tần số hoạt động : 25~400Hz
- Điện áp cách điện định mức (Ui): 690V
- Điện áp xung định mức (Uimp) : 6kV
- Định mức dòng vào (Ith,AC1) : 56A
- Công suất hoạt động :
* 32A / 16kW ( AC3, T≤55°C, tại 400V )
* 20HP ( AC motor 3 pha, 460/480V ) - Kiểu cuộn coil :
* Tần số : AC 50/60Hz, 60Hz ( theo mã sản phẩm )
* Điện áp : 12V ~ 600V ( theo mã sản phẩm ) - Trở kháng (mỗi cực) : 2mΩ
- Công suất tiêu thụ (mỗi cực) : Ith 6W, AC3 2W
- Vận hành máy : 3600 chu kỳ / giờ
- Biên nhiệt hoạt động :
* Nhiệt độ hoạt động : -50ºC ~ 70ºC
* Nhiệt độ lưu trữ : -60ºC ~ 80ºC - Tuổi thọ hoạt động :
* Độ bền thiết bị : 20.000.000 chu kỳ
* Độ bền điện : 1.600.000 chu kỳ - Bảo vệ thiết bị đầu cuối : IP20
- Lắp đặt :
* Lắp trên thanh ray 35mm, bắt vít cố định
* Độ cao cho phép tối đa : 3000m - Kích thước sản phẩm : 45 x 90 x 90 (mm)
- Trọng lượng : 0,437 Kg
- Qui cách : 1 cái / kiện

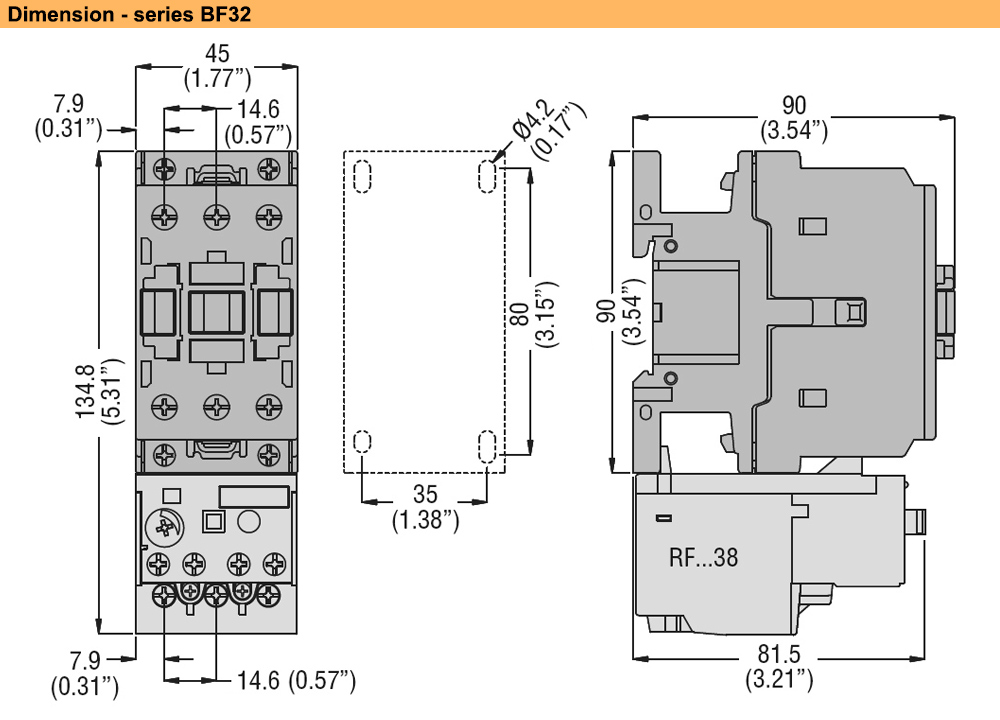

Kích thước : Khởi động từ Lovato BF3200A

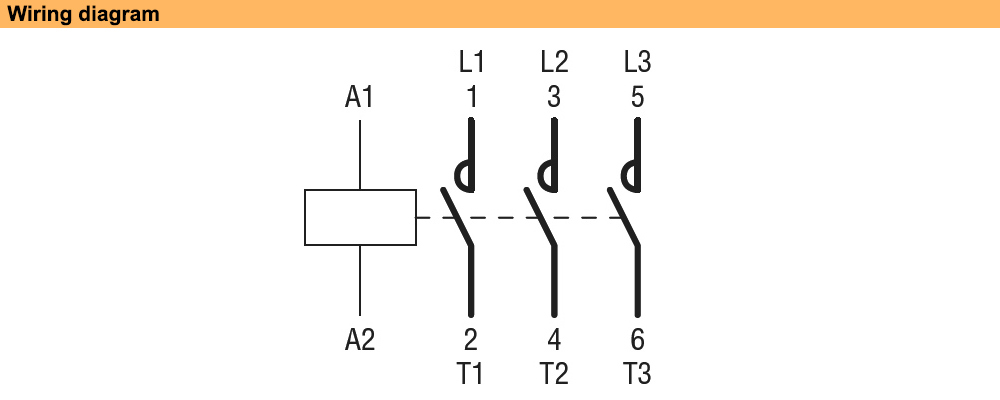

Sơ đồ đấu nối : Khởi động từ Lovato BF3200A
Tải bảng dữ liệu : Khởi động từ Lovato BF3200A
Tải tài liệu kỹ thuật Lovato Contactor (Khởi động từ)
