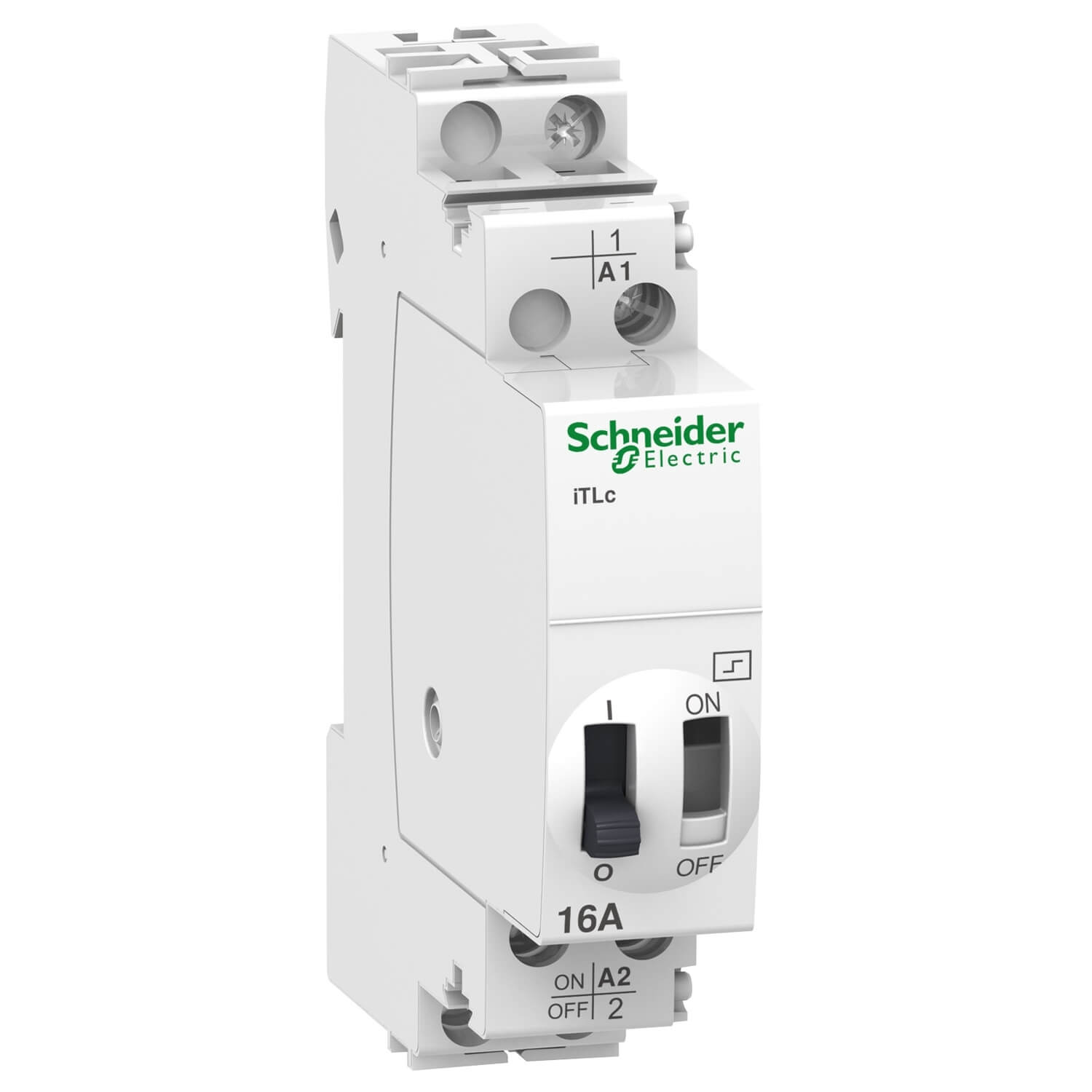

Schneider A9C33811: Rơle xung 1P 16A dòng Acti 9 iTLc.

Mô tả Thiết bị Rơle xung 1P 16A Schneider A9C33811
Thông số kỹ thuật của Thiết bị Rơle xung Schneider A9C33811
- Mã sản phẩm: Schneider-A9C33811
- Tên sản phẩm: Thiết bị Rơle xung Schneider A9C33811
- Dòng: Rơle xung Acti 9 loại iTLc
- Số cực: 1P
- Tiếp điểm: 1 C/O, 1 NO
- Dòng điện định mức [In]: 16A
- Điện áp mạch điều khiển: 230..240V AC 50/60 Hz hoặc 110 V DC
- Điện áp hoạt động định mức [Ue]: 250 V AC 50/60 Hz
- Loại tín hiệu điều khiển: Tín hiệu xung
- Dao động xung: 50 ms/1s
- Loại điều khiển từ xa: Nút nhấn có đèn 3 mA
- Tiêu chuẩn: EN 669-1, 669-2-2
- Có khả năng tương thích phạm vi rộng từ Acti 9 iATL24, Acti 9 iATL4, Acti 9 iATLs, Acti 9 iATLz, Acti 9 iETL iTL 16 và iATLc + c
- Khả năng đóng cắt bằng điện
+ AC-22: 100000 chu kỳ
+ AC-21: 200000 chu kỳ
-Khi cấp 1 xung vào cuộn dây (cấp nguồn vào cuộn dây sau đó ngắt nguồn bằng 1 nút nhấn thường hở) thì tiếp điểm sẽ thay đổi trạng thái (Thường mở NO đóng lại, thường đóng NC mở ra). Sau đó cấp thêm 1 xung nguồn nữa vào cuộn dây thì tiếp điểm của rơ le trở về trạng thái mặc định ban đầu.
Chức năng:
- Kiểm soát và giám sát các mạch điện trong tất cả các tòa nhà công nghiệp, thương mại và dân cư.
- Quản lý chiếu sáng thông qua một số nút ấn.

Download Tài liệu kỹ thuật Tài liệu kỹ thuật Rơle xung 1P 16A dòng Acti 9 (iTLc)

Các mã thông dụng Rơle xung (iTLc) dòng Acti 9

• A9C33811 Rơle xung (iTLc) 1P 16A dòng Acti 9

Thông số kỹ thuật Schneider-A9C33811: Rơle xung 1P 16A dòng Acti 9 (iTLc)

Cấu tạo và Kích thước Schneider-A9C33811: Rơle xung (iTLc) 1P 16A dòng Acti 9

Cách sử dụng và nối dây Schneider-A9C33811: Rơle xung (iTLc) 1P 16A dòng Acti 9
