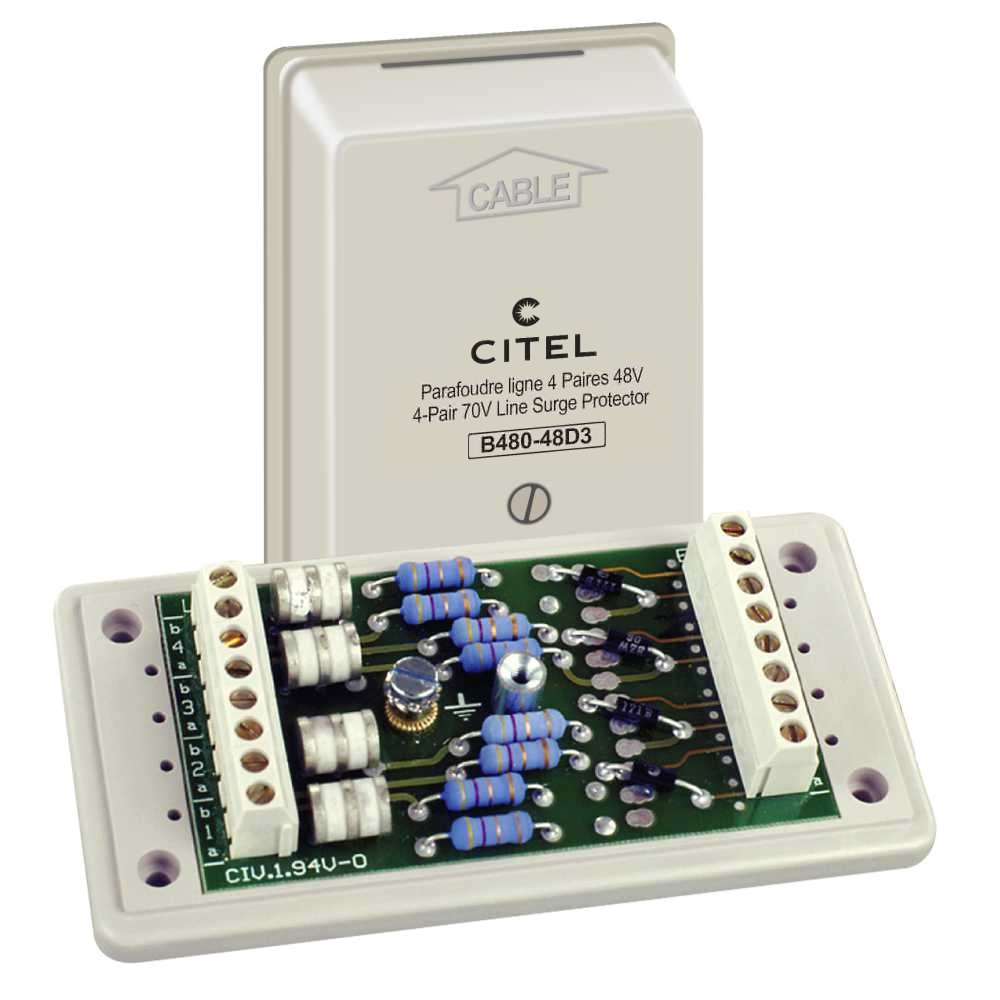

Chống sét 2 đường tín hiệu - Citel B480-48D3
( * part number : 72794 )
☼ Mô tả :
• Thiết kế dạng hộp, nhỏ gọn, có thể gắn tường hoặc bắt vít
• Bảo vệ cho 4 đôi dây tín hiệu 48V, ISDN, mức bảo vệ Up 70V
• Công nghệ GDT 3 cực, Clamping diode, không có dòng điện cảm
• Mạch in bảo vệ có thể tháo rời, bảo trì dễ dàng và nhanh chóng
• Đáp ứng tần số lớn nhất >3MHz, suy hao <1dB, dòng tải IL 300mA
• Dòng cắt xung (8/20µs) In 5kA, Imax 20kA; Iimp 2,5kA (10/350µs)
• Trở kháng < 4,7Ohm, IP20. Lắp nối tiếp với đường dây
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng
• Chứng nhận UL 497 listed
• Đáp ứng IEC 61643-21, EN 61643-21, UL497A
• Thương hiệu Citel ( xuất xứ Pháp )
☼ Ứng dụng :
•
( * part number : 72794 )
☼ Mô tả :
• Thiết kế dạng hộp, nhỏ gọn, có thể gắn tường hoặc bắt vít
• Bảo vệ cho 4 đôi dây tín hiệu 48V, ISDN, mức bảo vệ Up 70V
• Công nghệ GDT 3 cực, Clamping diode, không có dòng điện cảm
• Mạch in bảo vệ có thể tháo rời, bảo trì dễ dàng và nhanh chóng
• Đáp ứng tần số lớn nhất >3MHz, suy hao <1dB, dòng tải IL 300mA
• Dòng cắt xung (8/20µs) In 5kA, Imax 20kA; Iimp 2,5kA (10/350µs)
• Trở kháng < 4,7Ohm, IP20. Lắp nối tiếp với đường dây
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng
• Chứng nhận UL 497 listed
• Đáp ứng IEC 61643-21, EN 61643-21, UL497A
• Thương hiệu Citel ( xuất xứ Pháp )
☼ Ứng dụng :
•
Mô tả
Citel B480-48D3
- Chống sét 2 đường tín hiệu
- Kiểu thiết bị : ISDN-T0 48V
- Hệ thống điện : ISDN-T0, 48V line
- Tần số hoạt động : Max. 3 MHz
- Điện áp định mức (Un) : 48VDC
- Điện áp hoạt động tối đa (Uc) : 53VDC
- Tải dòng tối đa (IL): 300mA
- Khả năng cắt dòng xung lan truyền định mức ( 8/20μs) - In : 5kA
- Khả năng cắt dòng xung tối đa (8/20μs) - Imax : 20kA/P
- Dòng cắt xung trực tiếp (10/350μs) - limp : 2.5kA
- Tổng dòng sét : 20kA
- Trở kháng : < 4.7 Ohm
- Mức bảo vệ tại @ In (8/20µs) : 70V
- Công nghệ : Công nghệ GDT + Clamping Diode
- Chế độ kết nối : Kiểu Kiểu lắp nối tiếp với đường dây
- Chế độ bảo vệ : Kiểu Đồng hướng / Lệch hướng ( CM/DM )
- Chỉ báo ngắt kết nối : Chỉ thị ngắt kết nối ( Default mode 2 )
- Kết nối đến mạng điện : Siết ốc vít 0.4~1.5 mm²
- Chế độ an toàn : Ngắt mạch, ngắt truyền tải ( fault mode 2 )
- Nhiệt độ hoạt động : -40 ~ 85ºC
- Cấp bảo vệ thiết bị : IP20
- Chất liệu vỏ thiết bị : Vỏ nhựa cao cấp, cách nhiệt ( Thermoplastic UL94-V0 )
- Lắp đặt : Gắn trên tường và bắt vít
- Kích thước : 60 x 120 x 35 (mm)

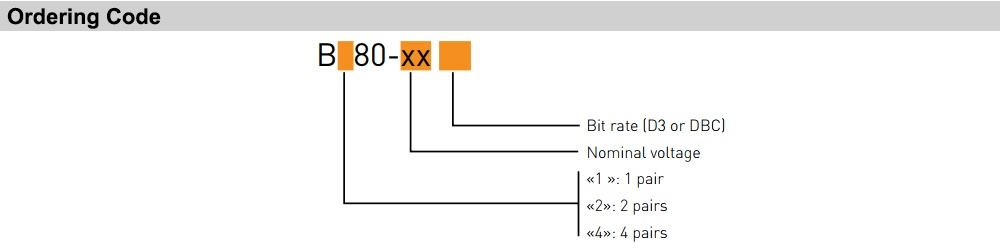

Cách tra mã Citel B480-48D3

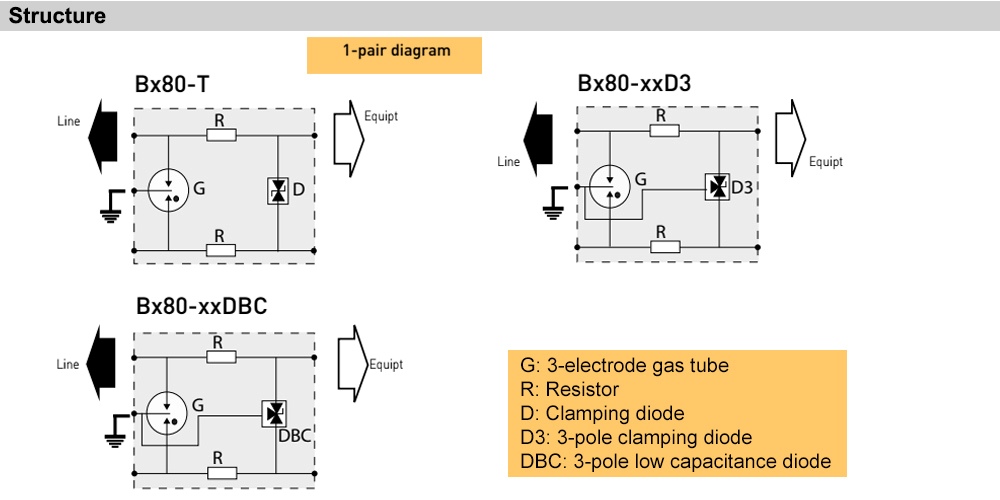

Cấu tạo Citel B480-48D3

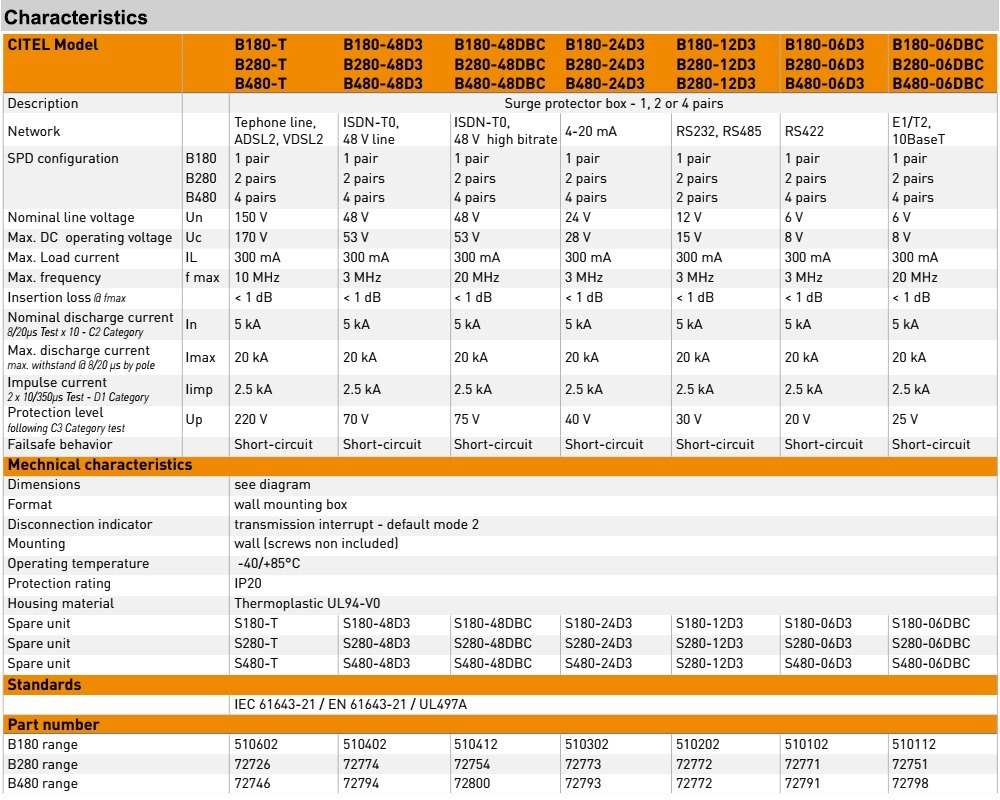

Thông số kỹ thuật Citel B480-48D3

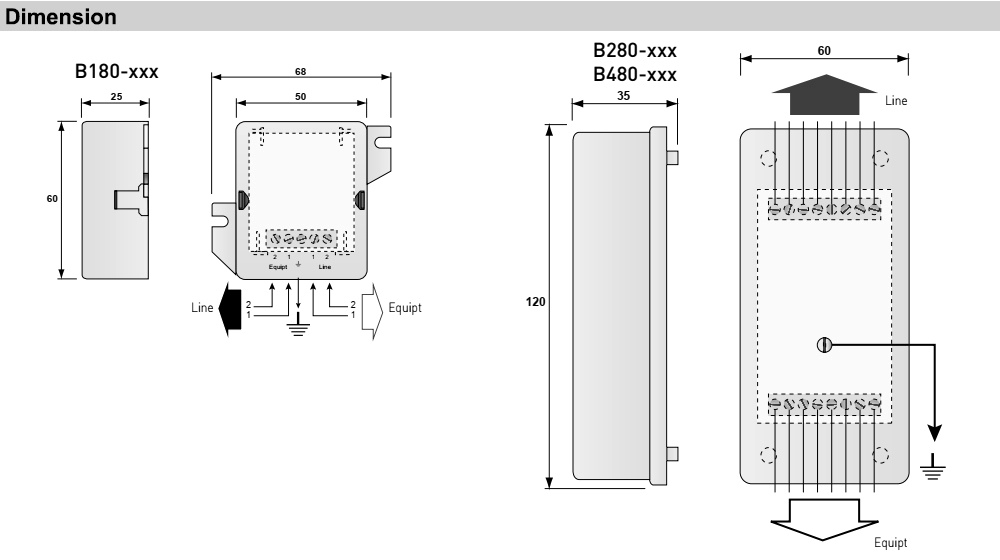

Kích thước Citel B480-48D3
Tải tài liệu kỹ thuật Citel B480-48D3
Tải Catalogs Thiết bị chống sét CITEL
Nhận xét
Thứ sáu, 20 Tháng 3 2020
