Citel CNP90TV-F/MF : Chống sét 1 đường tín hiệu TV
Chống sét 1 đường tín hiệu TV - Citel CNP90TV-F/MF
( * part number : 6329011 )
☼ Mô tả :
• Thiết kế để triệt tiêu các xung điện quá áp trên cáp đồng trục 75 Ohm
• Công nghệ GDT 2 cực, kết nối kiểu F, đầu Đực - Cái
• Đáp ứng tần số DC-1GHz, suy hao < 0,6 dB
• Dòng tải IL 0,5A, công suất 25W
• Dòng cắt xung lan truyền (8/20µs) In 5kA, Imax 20kA
• Dòng cắt xung trực tiếp (10/350µs) Iimp 2,5kA
• Trở kháng 50/75 Ohm, VSWR <1,35:1
• Mức bảo vệ Up < 600V, chuẩn IP, lắp trong nhà
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng
• Đáp ứng IEC 61643-21, EN 61643-21, UL497C, UL497E
• Thương hiệu Citel ( xuất xứ Pháp )
☼ Ứng dụng :
• Chống sét cho đường tín hiệu TV truyền hình cáp hoặc vệ tinh
• Bảo vệ cho tivi, anten và bộ khuếch đại tín hiệu
• Dùng lắp đặt ở lối vào, ởbộ chia và mạch khuếch đại tín hiệu
• Sử dụng cho nhà ở dân dụng, văn phòng, nhà cao tầng, khu dân cư
( * part number : 6329011 )
☼ Mô tả :
• Thiết kế để triệt tiêu các xung điện quá áp trên cáp đồng trục 75 Ohm
• Công nghệ GDT 2 cực, kết nối kiểu F, đầu Đực - Cái
• Đáp ứng tần số DC-1GHz, suy hao < 0,6 dB
• Dòng tải IL 0,5A, công suất 25W
• Dòng cắt xung lan truyền (8/20µs) In 5kA, Imax 20kA
• Dòng cắt xung trực tiếp (10/350µs) Iimp 2,5kA
• Trở kháng 50/75 Ohm, VSWR <1,35:1
• Mức bảo vệ Up < 600V, chuẩn IP, lắp trong nhà
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng
• Đáp ứng IEC 61643-21, EN 61643-21, UL497C, UL497E
• Thương hiệu Citel ( xuất xứ Pháp )
☼ Ứng dụng :
• Chống sét cho đường tín hiệu TV truyền hình cáp hoặc vệ tinh
• Bảo vệ cho tivi, anten và bộ khuếch đại tín hiệu
• Dùng lắp đặt ở lối vào, ởbộ chia và mạch khuếch đại tín hiệu
• Sử dụng cho nhà ở dân dụng, văn phòng, nhà cao tầng, khu dân cư

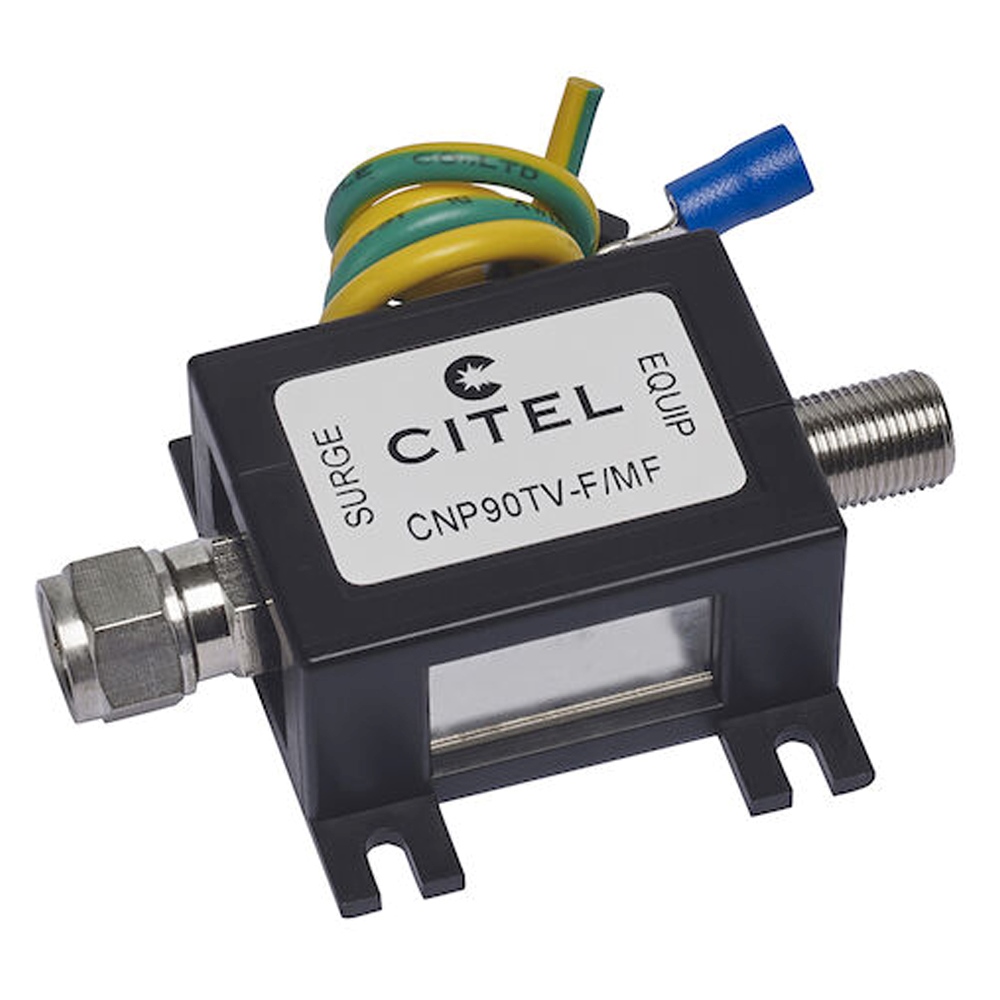

Citel CNP90TV-F/MF : Chống sét 1 đường tín hiệu TV
Mô tả
Citel CNP90TV-F/MF
- Chống sét 1 đường tín hiệu TV
- Tần số hoạt động : DC-1 GHz
- Tải dòng tối đa (IL): 0.5A
- Khả năng cắt dòng xung lan truyền định mức ( 8/20μs) - In : 5kA
- Khả năng cắt dòng xung tối đa (8/20μs) - Imax : 20kA
- Dòng cắt xung trực tiếp (10/350μs) - limp : 2.5kA
- Trở kháng : 50 / 70 Ohm
- Mức bảo vệ tại @ In (8/20µs) : Up 600V
- Công nghệ : Công nghệ GDT ( Gas Discharge Tube )
- Chế độ kết nối : Kiểu lắp nối tiếp trên đường dây, kiểu kết nối F (đực-cái)
- Cấu hình : dạng hộp kim loại
- Chỉ báo ngắt kết nối : Gián đoạn đường truyền
- Chế độ an toàn : Ngắt mạch và gián đoạn đường truyền
- Nhiệt độ hoạt động : -40 ~ 85ºC
- Cấp bảo vệ thiết bị : IP20
- Chất liệu vỏ thiết bị : vỏ kim loại, đế lắp nhựa PVC
- Lắp đặt : Lắp đặt trên mặt phẳng
- Kích thước : 48 x 69 x 20 (mm)

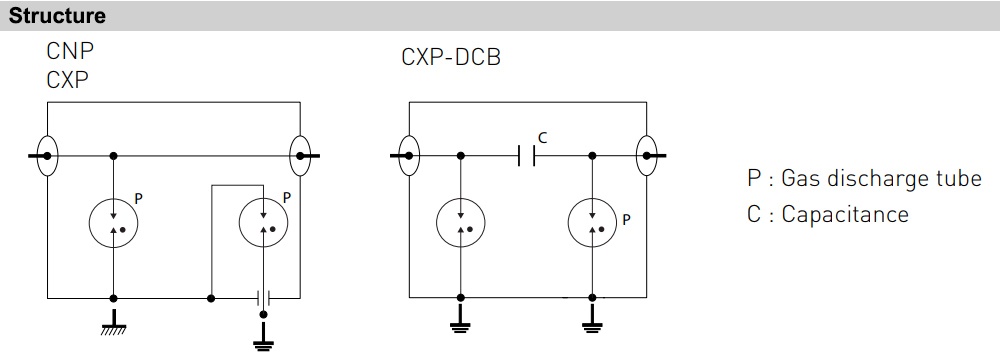

Cấu tạo Citel CNP90TV-F/MF

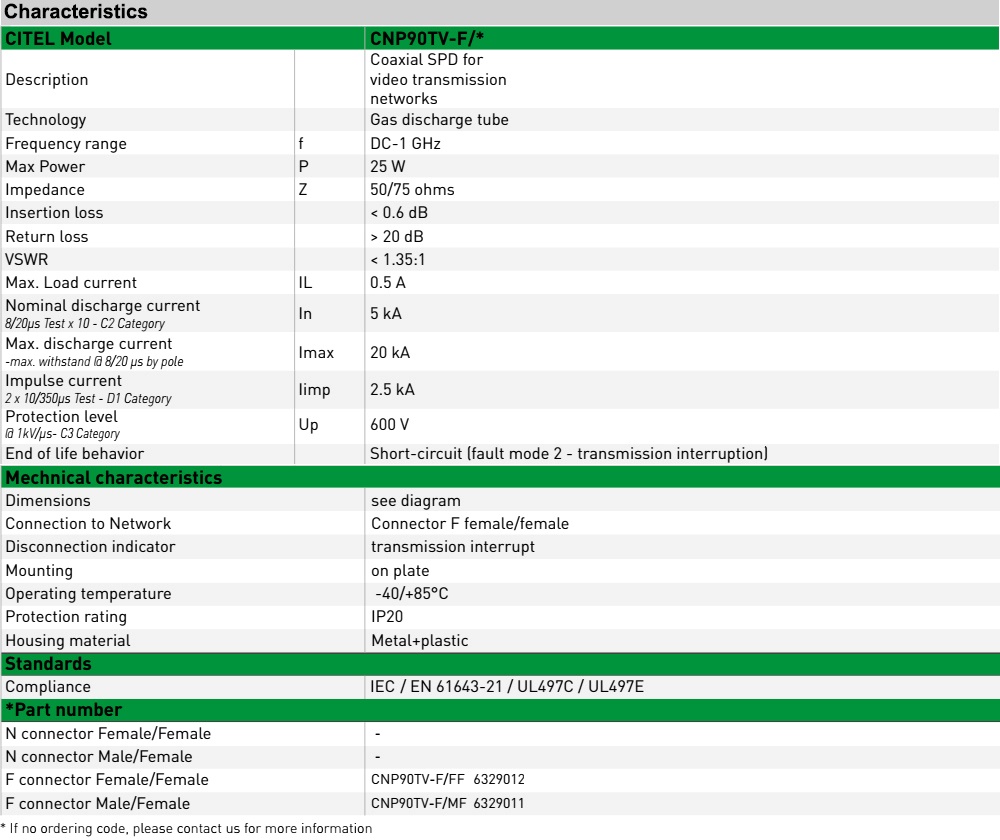

Thông số kỹ thuật Citel CNP90TV-F/MF

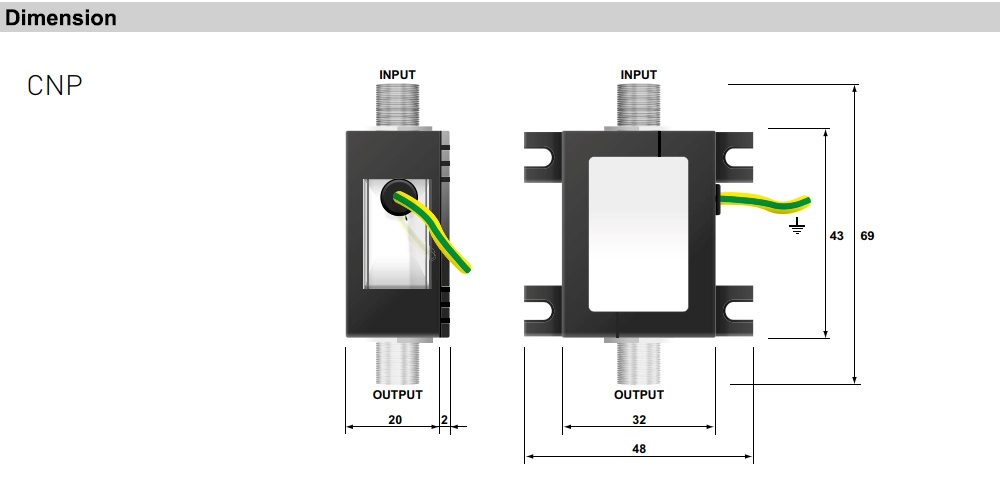

Kích thước Citel CNP90TV-F/MF

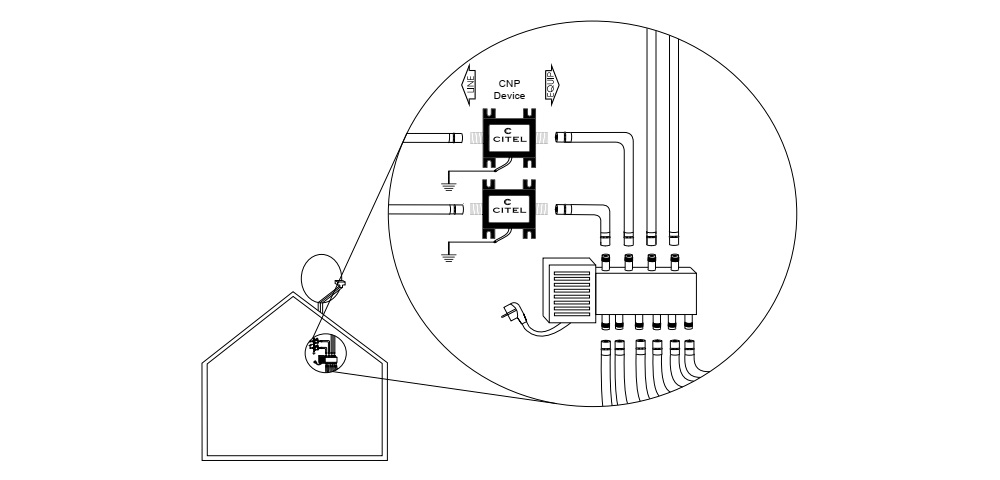

Kết nối thiết bị Citel CNP90TV-F/MF
Tải tài liệu kỹ thuật Citel CNP90TV-F/MF
Tải Catalogs Thiết bị chống sét CITEL
