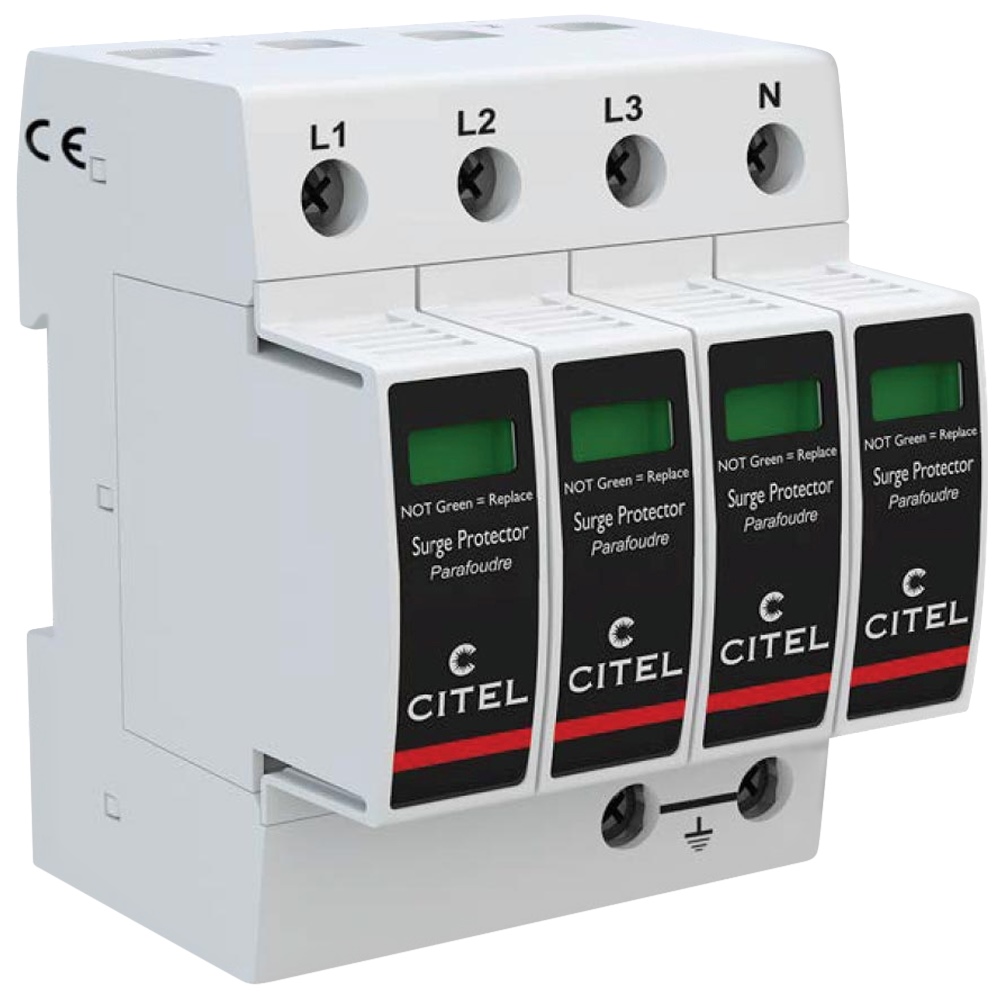

Citel DAC50-40-275 : Chống sét lan truyền AC, 3 pha 4 cực (3L+N), kiểu 2

• Bộ chống sét lan truyền AC 3 pha 4 cực (3L+N) kiểu 2
• Kiểu thiết bị : 2
• Hệ thống điện : 230/400 VAC - 3 pha 4 cực (3L+N)
• Mạng điện AC nối đất : TNS
• Điện áp định mức (Un) : 230VAC
• Điện áp hoạt động tối đa (Uc) : 275VAC
• Quá áp tạm thời 5 giây (TOV) - UT : 335VAC
• Quá áp ngắt kết nối 120mn (TOV) - UT : 440VAC
• Dòng rò nối đất (Ipe) : < 1mA
• Khả năng cắt dòng xung lan truyền định mức ( 8/20μs) - In : 20kA
• Khả năng cắt dòng xung tối đa (8/20μs) - Imax : 50kA/P
• Tổng dòng sét : 200kA
• Mức bảo vệ tại @ In (8/20µs) : Up 1.25kV (L/PE và N/PE)
• Điện áp dư tại @ 5 kA (8/20µs) - Up-5kA : Up 1kV
• Dòng ngắn mạch cho phép - Isccr : 50kA
• Công nghệ : Công nghệ MOV
• Chế độ kết nối : Kiểu L/PE và N/PE
• Chế độ bảo vệ : Kiểu Hướng bảo vệ L-G & N-G
• Cấu hình : Đế và 4 Mô đun MDAC50-275
• Cầu chì kết hợp : loại gG - 50A min. ~ 125A max.
• Báo lỗi tiếp đất : Kiểu " S " hoặc delayed
• Ngắt kết nối nhiệt : Bên trong
• Báo hiệu ngắt kết nối từ xa : đầu ra trên tiếp điểm chuyển đổi
• Chỉ báo ngắt kết nối : 1 chỉ thị màu bên ngoài mô đun trên mỗi cực
• Kết nối đến mạng điện : Siết ốc vít 2.5-25 mm² ( 35 mm² rigid )
• Chế độ an toàn : Ngắt kết nối khỏi nguồn điện AC
• Nhiệt độ hoạt động : -40 ~ 85ºC
• Cấp bảo vệ thiết bị : IP20
• Chất liệu vỏ thiết bị : Vỏ nhựa cao cấp, cách nhiệt ( Thermoplastic UL94-V0 )
• Lắp đặt : Lắp trên ray đối xứng 35mm ( Symmetrical rail EN60715 )
• Kích thước : 72 x 97.3 x 73 (mm)
• Trọng lượng : 0.364 Kg
