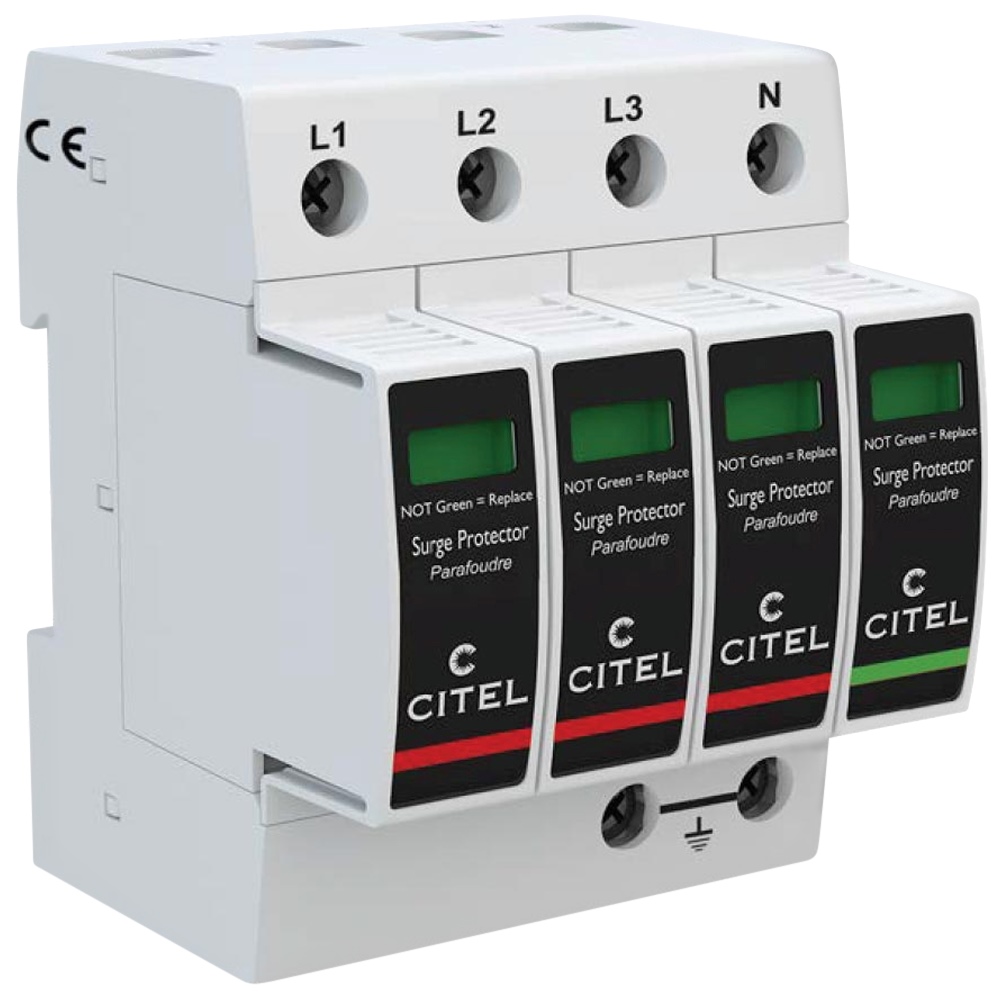

Citel DAC50VG-31-275 : Chống sét lan truyền AC, 3 pha 4 cực (3L+N), kiểu 2+3

• Bộ chống sét lan truyền AC 3 pha 4 cực (3L+N) kiểu 2+3
• Kiểu thiết bị : 2+3
• Hệ thống điện : 230VAC - 3 pha 4 cực (3L+N)
• Mạng điện AC nối đất : TT-TNS
• Điện áp định mức (Un) : 230VAC
• Điện áp hoạt động tối đa (Uc) : 275VAC
• Quá áp tạm thời 5 giây (TOV) - UT : 335VAC
• Quá áp ngắt kết nối 120mn (TOV) - UT : 440VAC
• Quá áp tạm thời N/PE (TOV HT) UT : 1200V / 300A / 200ms
• Chịu được sóng kết hợp IEC 61643-11 (Thử nghiệm Class III: 1.2/50μs - 8/20μs) - (Uoc) : 6kV
• Khả năng cắt dòng xung lan truyền định mức ( 8/20μs) - In : 20kA
• Khả năng cắt dòng xung tối đa (8/20μs) - Imax : 50kA/P
• Tổng dòng sét : 50kA
• Mức bảo vệ tại @ In (8/20µs) : Up N/PE 1.5kV - Up L/N 1.25kV
• Điện áp dư tại @ 5 kA (8/20µs) - Up-5kA : Up-5kA 1kV ( mức bảo vệ N/PE tại 5kA : 1kV )
• Dòng ngắn mạch cho phép - Isccr : 50kA
• Công nghệ : Công nghệ VG ( MOV + GSG )
• Chế độ kết nối : Kiểu L/N và N/PE
• Chế độ bảo vệ : Kiểu Đồng hướng
• Cấu hình : Đế và 3 Mô đun MDAC50VG-275 + MDAC50G-275
• Cầu chì kết hợp : loại gG - 50A min. ~ 160A max.
• Báo lỗi tiếp đất : Kiểu " S " hoặc delayed
• Ngắt kết nối nhiệt : Bên trong
• Báo hiệu ngắt kết nối từ xa : đầu ra trên tiếp điểm chuyển đổi
• Chỉ báo ngắt kết nối : Chỉ thị màu Đỏ/Xanh bên ngoài mô đun mỗi cực
• Kết nối đến mạng điện : Siết ốc vít 2.5-25 mm² ( 35 mm² rigid )
• Chế độ an toàn : Ngắt kết nối khỏi nguồn điện AC
• Nhiệt độ hoạt động : -40 ~ 85ºC
• Cấp bảo vệ thiết bị : IP20
• Chất liệu vỏ thiết bị : Vỏ nhựa cao cấp, cách nhiệt ( Thermoplastic UL94-V0 )
• Lắp đặt : Lắp trên ray đối xứng 35mm ( Symmetrical rail EN60715 )
• Kích thước : 72 x 97.3 x 73 (mm)

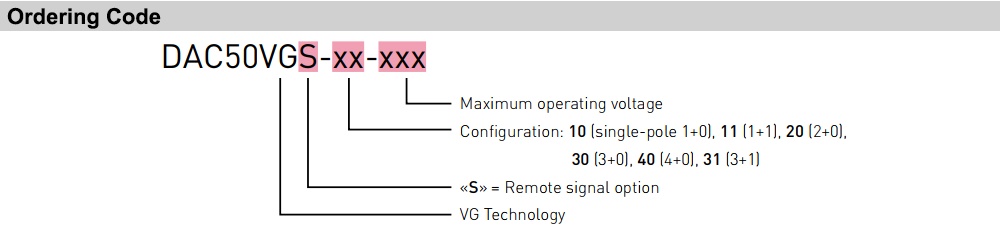

Cách tra mã Citel DAC50VG-31-275

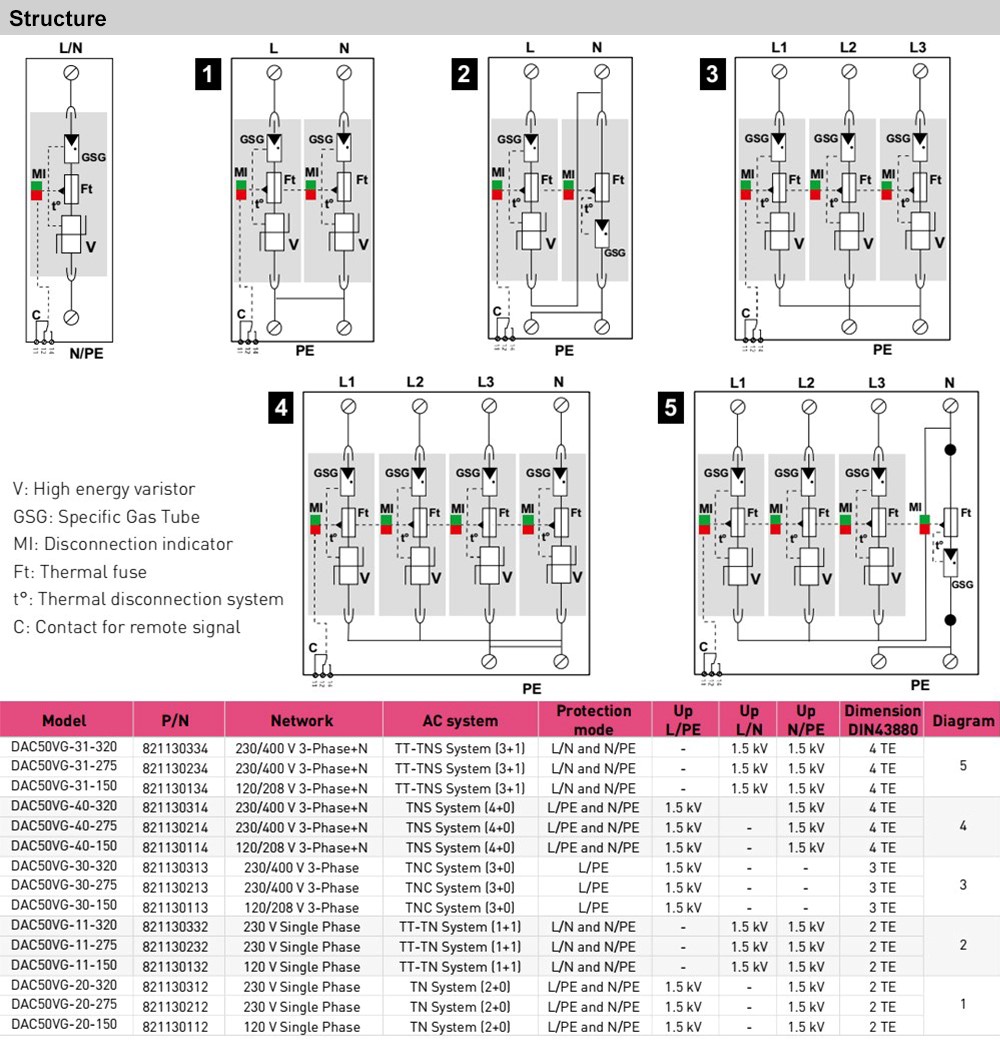

Cấu tạo Citel DAC50VG-31-275

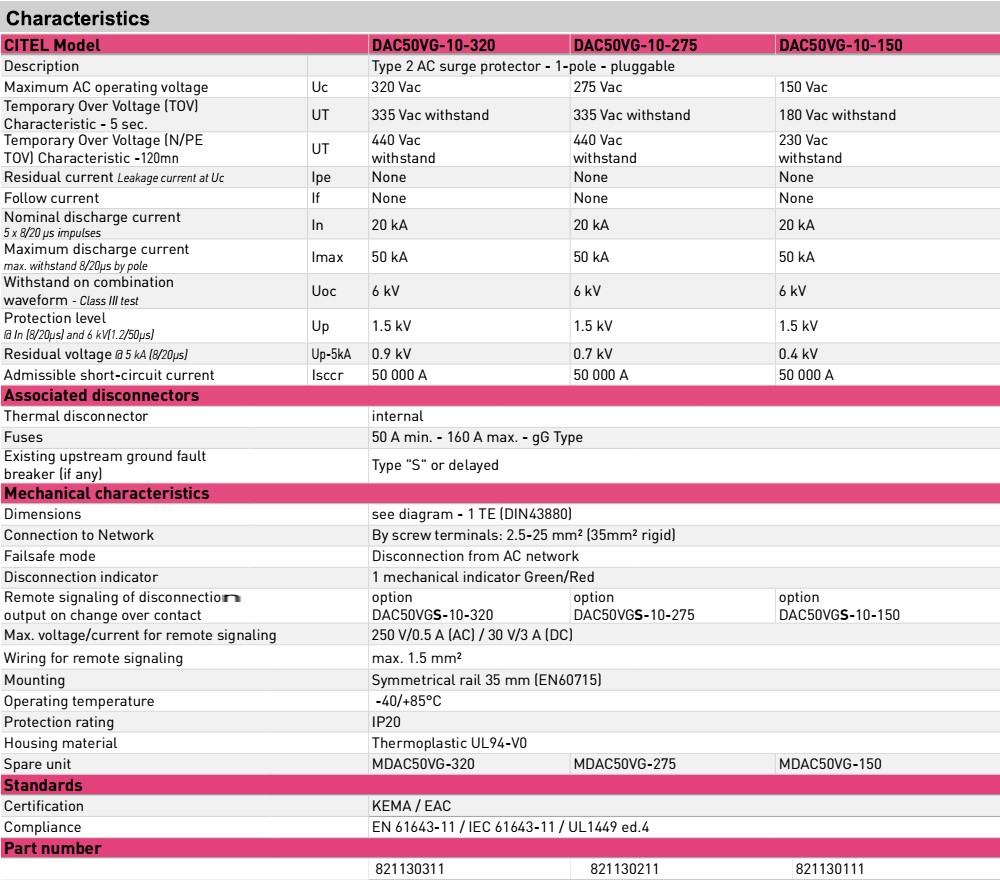

Thông số kỹ thuật Citel DAC50VG-31-275

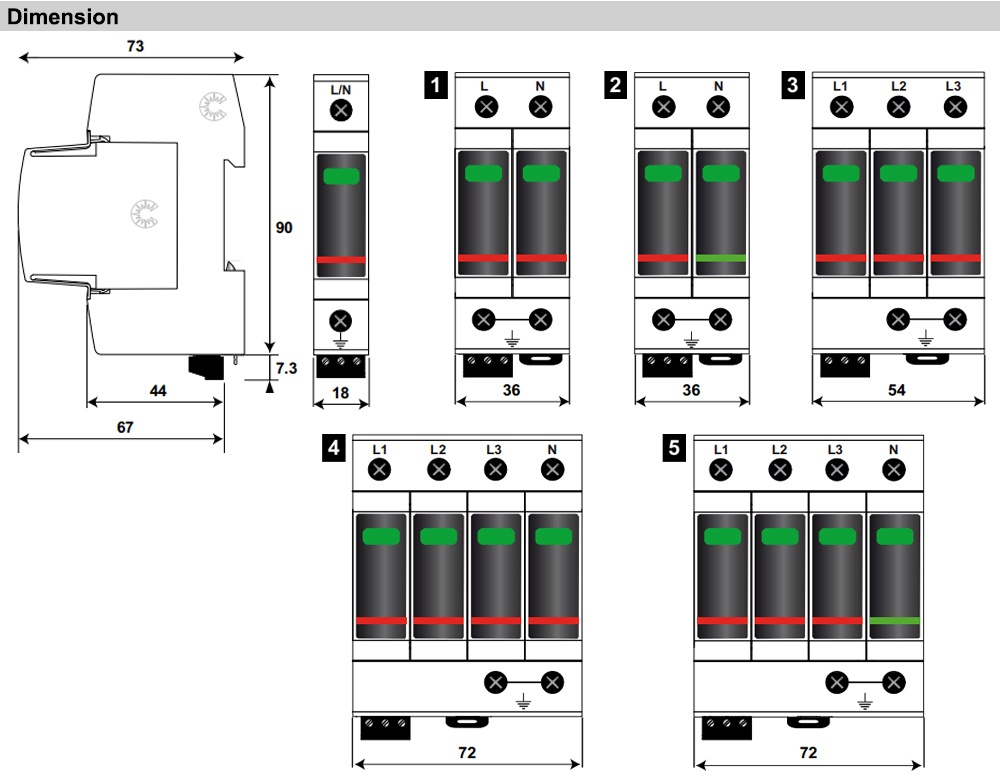

Kích thước Citel DAC50VG-31-275

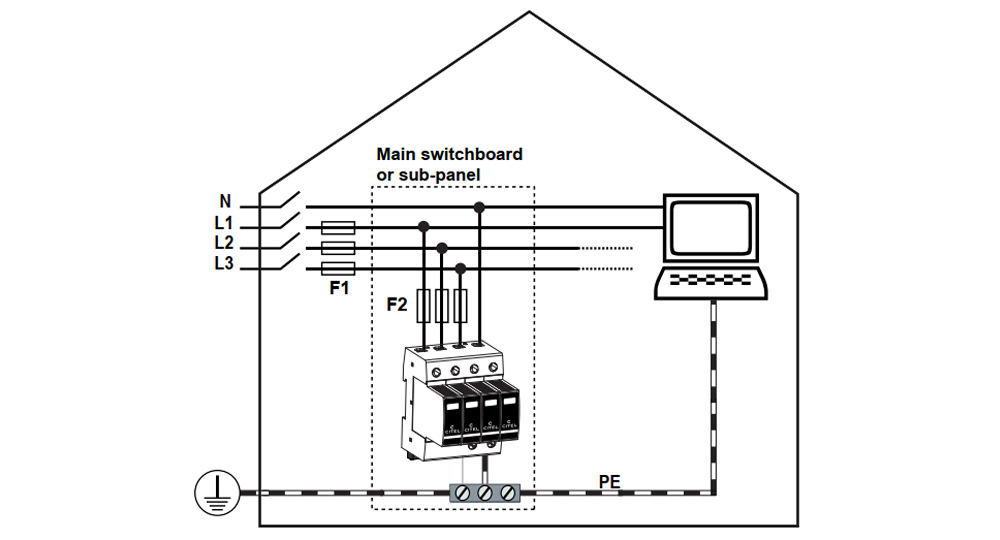

Kết nối thiết bị Citel DAC50VG-31-275

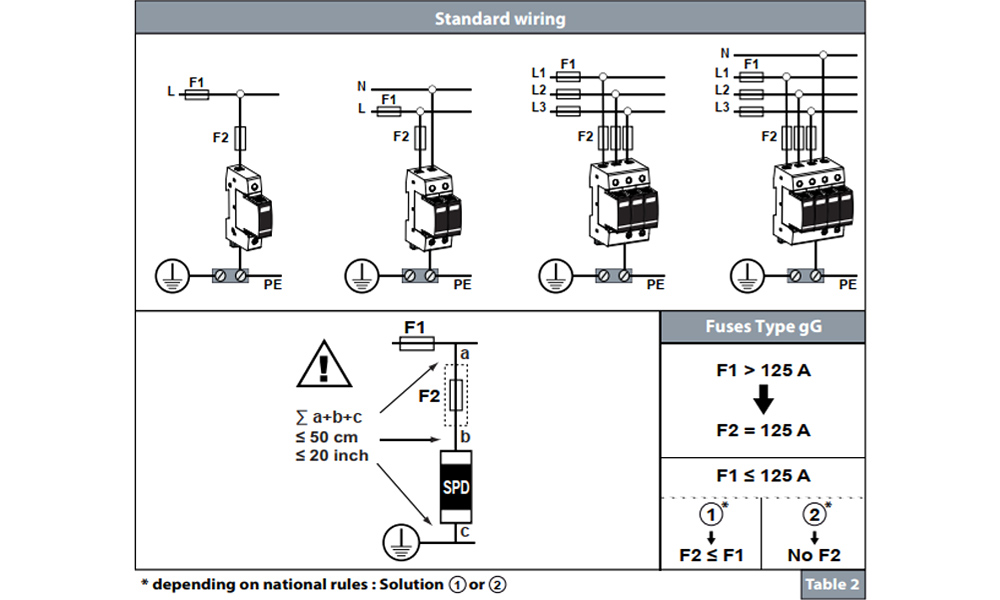

Cách đấu nối dây Citel DAC50VG-31-275
