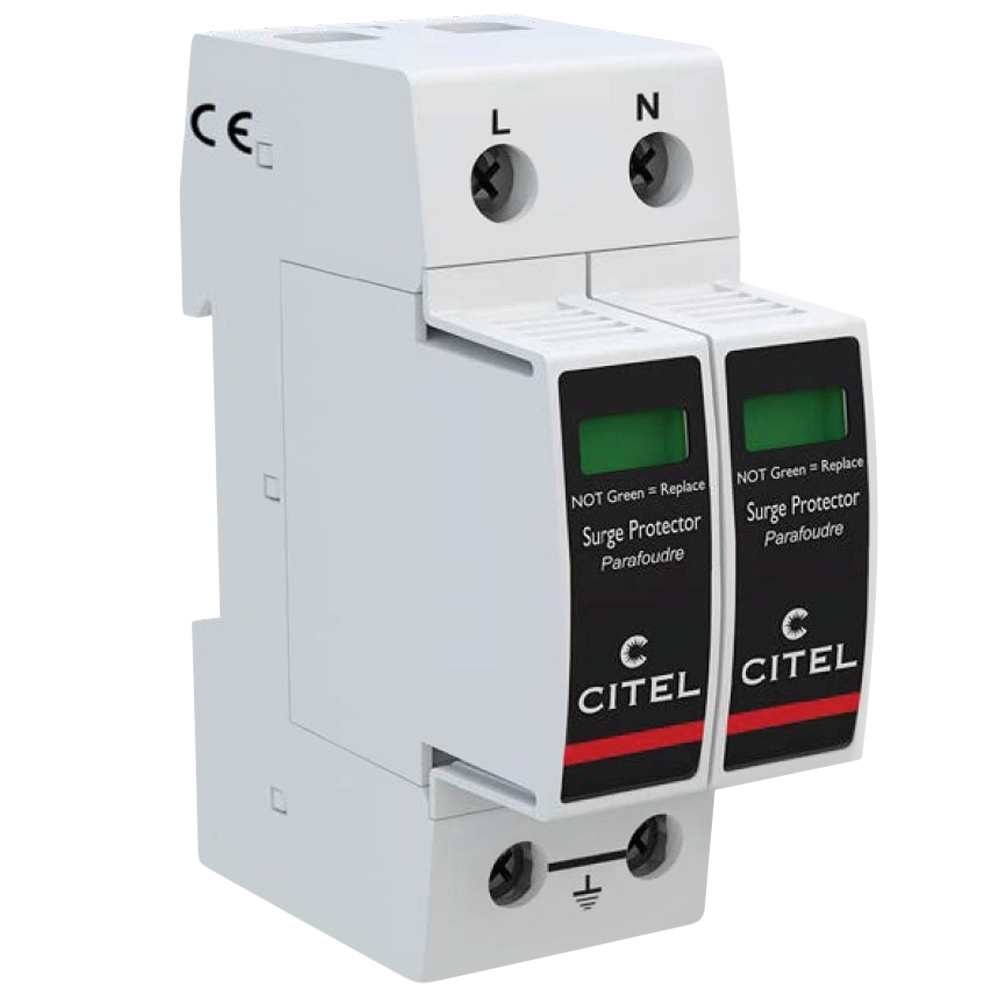

Chống sét lan truyền AC - Citel DAC80-20-275
( * part number : 821210212 )
☼ Mô tả :
• Bộ triệt xung đột biến 1 pha 2P (L+N) kiểu 2 mạng điện TN
• Công nghệ Varistor năng lượng cao và cầu chì nhiệt ngắt mạch
• Dòng cắt xung Imax (8/20µs) 80kA/cực
• Dòng rò <1mA, không dòng phóng theo, chịu ngắn mạch 50kA
• Chỉ báo tình trạng hoạt động của thiết bị
• Cấu hình: Đế và 2 Mô đun MDAC80-275
• Lắp đặt trên din-ray nối song song mạng điện
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng, chứng nhận KEMA
• Tuân thủ EN 61643-11, IEC 61643-11, UL 1449 ed.5
• Thương hiệu Citel ( xuất xứ Pháp )
☼ Ứng dụng :
• Bảo vệ 1 pha 80kA/160kA cho tủ điện nhánh
• Bảo vệ thiết bị điện khỏi hư hỏng do sét hoặc quá áp công nghiệp
Citel DAC80-20-275 : Chống sét lan truyền AC, 1 pha 2 cực (L+N), kiểu 2Citel DAC80-20-275 : Chống sét lan truyền AC, 1 pha 2 cực (L+N), kiểu 2
Giá bán 3,469,000 ₫
Mô tả Citel DAC80-20-275
  • Bộ chống sét lan truyền AC 1 pha 2 cực (L+N) kiểu 2
  • Kiểu thiết bị : 2
  • Hệ thống điện : 230VAC - 1 pha 2 cực (L+N)
  • Mạng điện AC nối đất : TN
  • Điện áp định mức (Un) : 230VAC
  • Điện áp hoạt động tối đa (Uc) : 275VAC
  • Quá áp tạm thời 5 giây (TOV) - UT : 335VAC
  • Quá áp ngắt kết nối 120mn (TOV) - UT : 440VAC
  • Dòng rò nối đất (Ipe) : < 1mA
  • Khả năng cắt dòng xung lan truyền định mức ( 8/20μs) - In : 40kA
  • Khả năng cắt dòng xung tối đa (8/20μs) - Imax : 80kA/P
  • Mức bảo vệ tại @ In (8/20µs) : 1.6kV ( L/PE và N/PE )
  • Dòng ngắn mạch cho phép - Isccr : 50kA
  • Công nghệ : Công nghệ MOV
  • Chế độ kết nối : Kiểu L/PE và N/PE
  • Chế độ bảo vệ : Kiểu Kiểu bảo vệ L/PE và N/PE
  • Cấu hình : Đế và 2 Mô đun DAC80-275
  • Cầu chì kết hợp : loại gG - 125A
  • Báo lỗi tiếp đất : Kiểu " S " hoặc delayed
  • Ngắt kết nối nhiệt : Bên trong
  • Báo hiệu ngắt kết nối từ xa : Tiếp điểm kết nối báo động ra bên ngoài
  • Chỉ báo ngắt kết nối : Chỉ thị màu Đỏ/Xanh bên ngoài mô đun mỗi cực
  • Kết nối đến mạng điện : Siết ốc vít 2.5-25 mm² ( 35 mm² rigid )
  • Chế độ an toàn : Ngắt kết nối khỏi nguồn điện AC
  • Nhiệt độ hoạt động : -40 ~ 85ºC
  • Cấp bảo vệ thiết bị : IP20
  • Chất liệu vỏ thiết bị : Vỏ nhựa cao cấp, cách nhiệt ( Thermoplastic UL94-V0 )
  • Lắp đặt : Lắp trên ray đối xứng 35mm ( Symmetrical rail EN60715 )
  • Kích thước : 36 x 90 x 73 (mm)
  • Trọng lượng : 0.233 Kg

Cách tra mã Citel DAC80-20-275

Cách tra mã Citel DAC80-20-275

Cấu tạo Citel DAC80-20-275

Cấu tạo Citel DAC80-20-275

Thông số kỹ thuật Citel DAC80-20-275

Thông số kỹ thuật Citel DAC80-20-275

Kích thước Citel DAC80-20-275

Kích thước Citel DAC80-20-275

Kết nối thiết bị Citel DAC80-20-275

Kết nối thiết bị Citel DAC80-20-275

Cách đấu nối dây Citel DAC80-20-275

Cách đấu nối dây Citel DAC80-20-275

Tải tài liệu kỹ thuật Citel DAC80-20-275

Tải Catalogs Thiết bị chống sét CITEL
