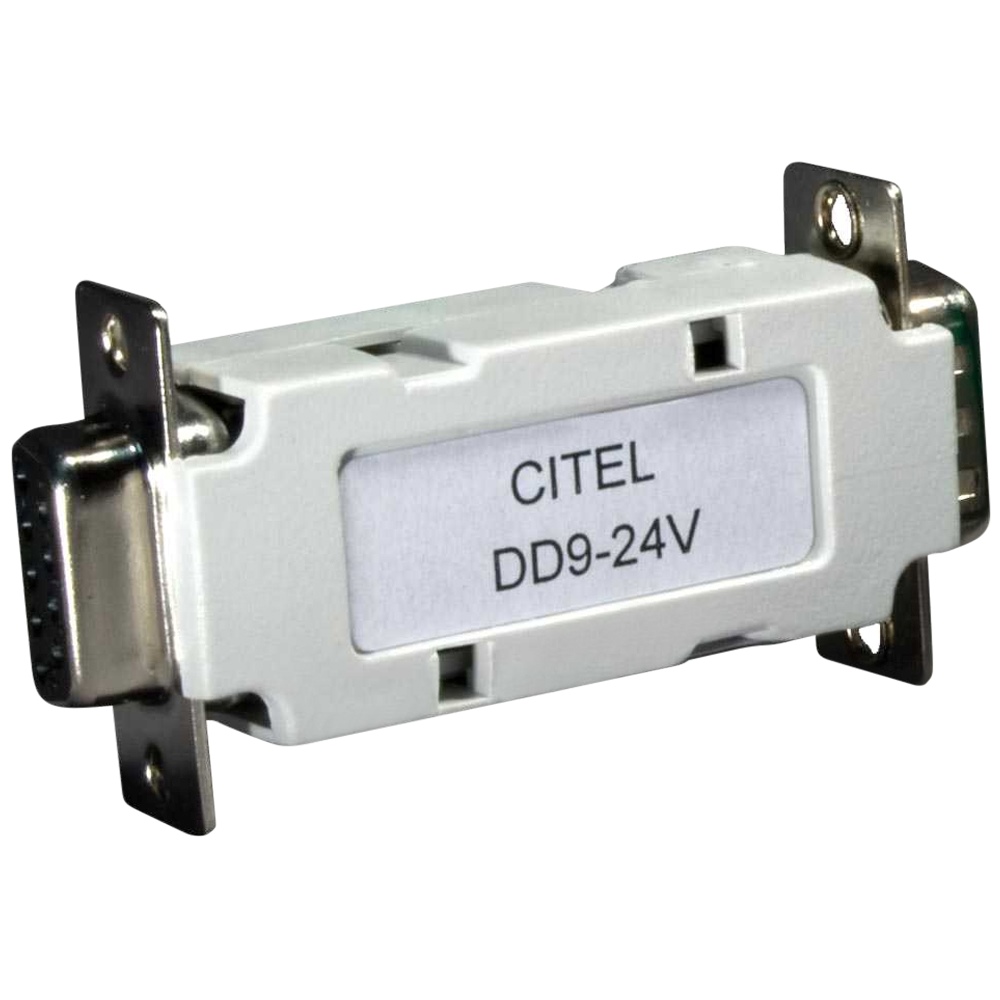

Chống sét 1 đường tín hiệu - Citel DD9-24V
( * part number : 6147 )
☼ Mô tả :
• An toàn cho cổng D-Sub 9 pin 24V của thiết bị điện tử
• Chống xung điện quá áp cho đường tín hiệu RS442, 12V line
• Cấu tạo nguyên khối kiểu kết nối Đực/ Cái (In/Out)
• Dòng cắt xung trực tiếp (10/350µs) Iimp 2.5kA
• Công nghệ Clamping diode, kiểu bảo vệ CM/DM
• Không có dòng điện cảm, độ suy hao thấp < 1dB
• Điện dung tối đa < 30pF, trở kháng < 4,7 Ohm
• Đáp ứng tần số trên 10MHz, tốc độ dữ liệu < 40 Mbps
• Cấp bảo vệ Up (Line/Line) 18V, Up (Line/PE) 20V
• Chuẩn IP20, thích hợp lắp đặt trong nhà
• Lắp trực tiếp trên thiết bị cần bảo vệ, nối tiếp với đường dây
• Đầu nối D-Sub dễ dàng tháo lắp và bảo trì nhanh chóng
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng
• Chứng nhận UL 497B
• Đáp ứng IEC 61643-21, EN 61643-21, UL497B
• Thương hiệu Citel ( xuất xứ Pháp )
☼ Ứng dụng :
•
( * part number : 6147 )
☼ Mô tả :
• An toàn cho cổng D-Sub 9 pin 24V của thiết bị điện tử
• Chống xung điện quá áp cho đường tín hiệu RS442, 12V line
• Cấu tạo nguyên khối kiểu kết nối Đực/ Cái (In/Out)
• Dòng cắt xung trực tiếp (10/350µs) Iimp 2.5kA
• Công nghệ Clamping diode, kiểu bảo vệ CM/DM
• Không có dòng điện cảm, độ suy hao thấp < 1dB
• Điện dung tối đa < 30pF, trở kháng < 4,7 Ohm
• Đáp ứng tần số trên 10MHz, tốc độ dữ liệu < 40 Mbps
• Cấp bảo vệ Up (Line/Line) 18V, Up (Line/PE) 20V
• Chuẩn IP20, thích hợp lắp đặt trong nhà
• Lắp trực tiếp trên thiết bị cần bảo vệ, nối tiếp với đường dây
• Đầu nối D-Sub dễ dàng tháo lắp và bảo trì nhanh chóng
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng
• Chứng nhận UL 497B
• Đáp ứng IEC 61643-21, EN 61643-21, UL497B
• Thương hiệu Citel ( xuất xứ Pháp )
☼ Ứng dụng :
•
Citel DD9-24V : Chống sét 1 đường tín hiệu
Mô tả
Citel DD9-24V
- Chống sét 1 đường tín hiệu
- Kiểu thiết bị : 9 pin 24V
- Hệ thống điện : RS232, RS485, 4-20mA, 24V line
- Tần số hoạt động : > 10 MHz
- Điện áp định mức (Un) : 24VDC
- Điện áp hoạt động tối đa (Uc) : 40VDC
- Tải dòng tối đa (IL): 750mA
- Khả năng cắt dòng xung lan truyền định mức ( 8/20μs) - In : 5kA
- Khả năng cắt dòng xung tối đa (8/20μs) - Imax : 20kA/P
- Dòng cắt xung trực tiếp (10/350μs) - limp : 2.5kA
- Tổng dòng sét : 20kA
- Trở kháng : < 4.7 Ohm
- Mức bảo vệ tại @ In (8/20µs) : 18V(L-L), 20V(L-G)
- Công nghệ : Công nghệ Diode écrêtage
- Chế độ kết nối : Kiểu Kiểu lắp nối tiếp với đường dây, kiểu đấu nối D-Sub 9 pin
- Chế độ bảo vệ : Kiểu Đồng hướng / Lệch hướng ( CM/DM )
- Chỉ báo ngắt kết nối : Chỉ thị ngắt kết nối ( Default mode 2 )
- Kết nối đến mạng điện : Gắn trực tiếp trên dây cáp
- Chế độ an toàn : Ngắt mạch, ngắt truyền tải ( fault mode 2 )
- Nhiệt độ hoạt động : -40 ~ 85ºC
- Cấp bảo vệ thiết bị : IP20
- Chất liệu vỏ thiết bị : Vỏ nhựa cao cấp, cách nhiệt ( Thermoplastic UL94-V0 )
- Lắp đặt : Gắn trực tiếp trên dây cáp
- Kích thước : 30.5 x 61 (mm)
- Trọng lượng : 0.063 Kg

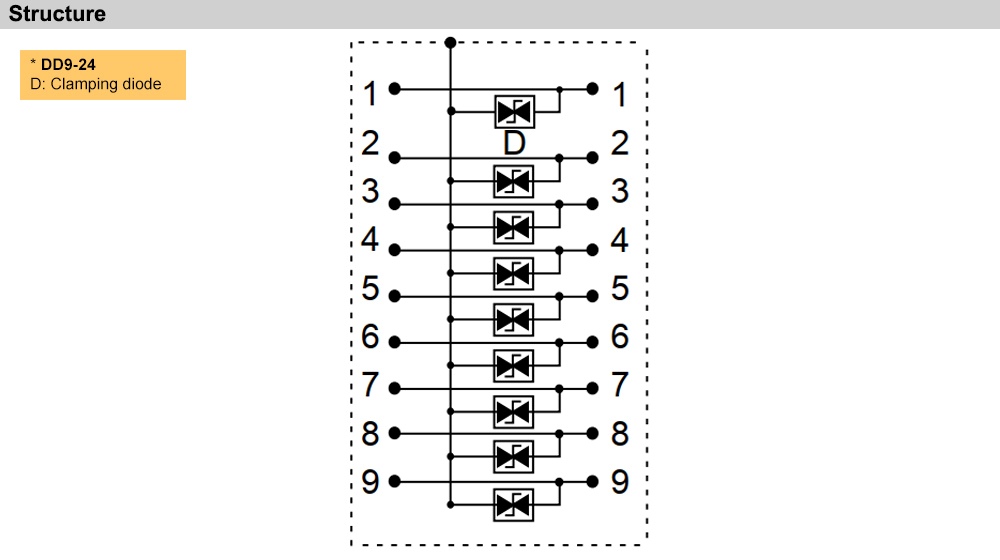

Cấu tạo Citel DD9-24V

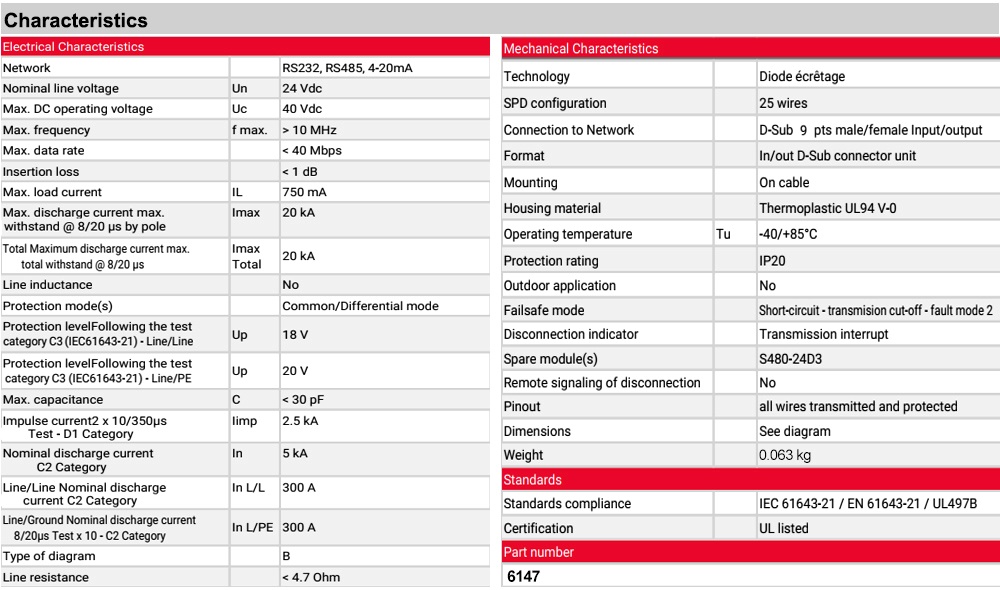

Thông số kỹ thuật Citel DD9-24V

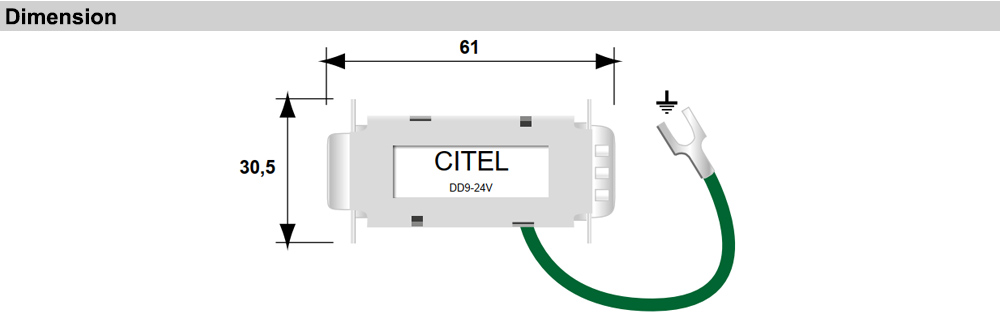

Kích thước Citel DD9-24V
Tải tài liệu kỹ thuật Citel DD9-24V
Tải Catalogs Thiết bị chống sét CITEL
