Citel DLA2-06DBC : Chống sét đường tín hiệu và viễn thông, 6VDC 20kA/P

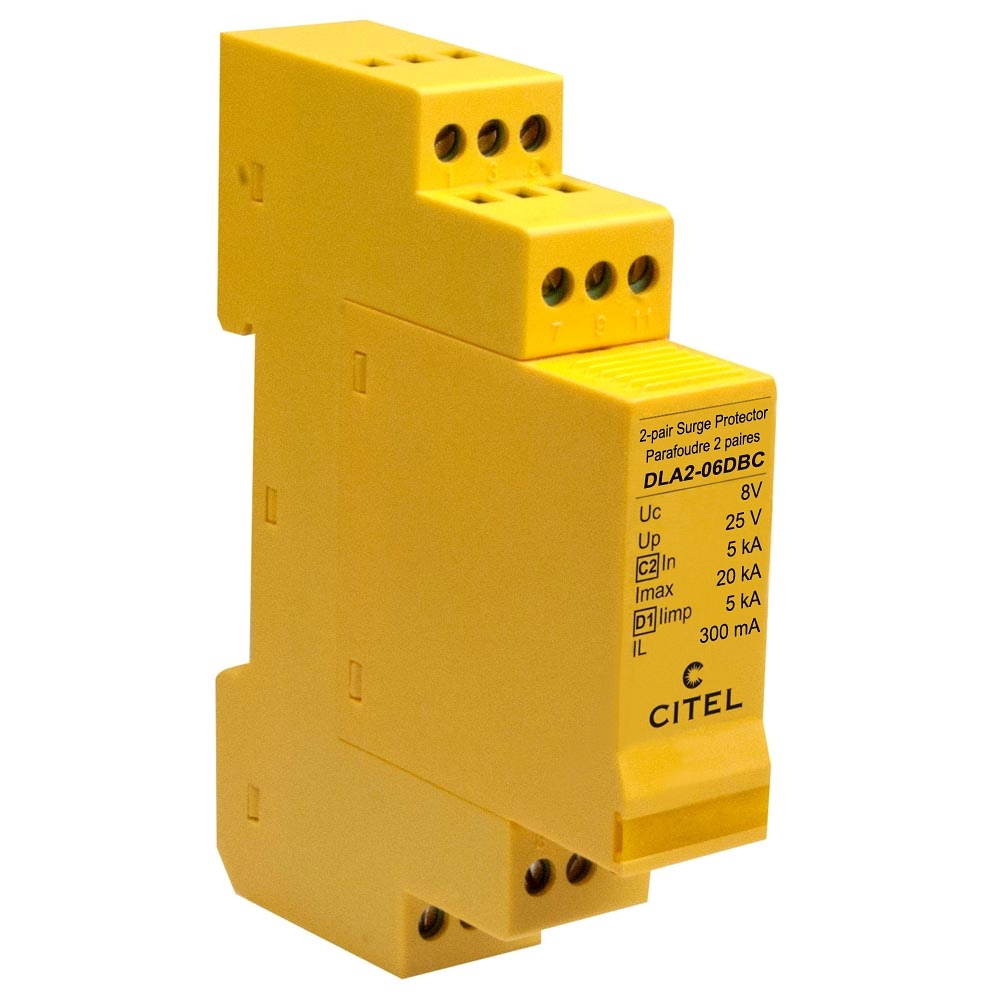

Chống sét đường tín hiệu và viễn thông - Citel DLA2-06DBC
( * part number : 640131 )
☼ Mô tả :
• Thiết kế nhỏ gọn, nguyên khối, kiểu cắm rút trên đế đấu nối
• Chống xung điện quá áp cho đường tín hiệu RE1/T2 line 10BaseT
• Giải phóng tức thì và mạnh mẽ các xung điện quá áp trên đường dây
• Bảo vệ cho 2 đôi dây + shield kiểu CM/DM, mức bảo vệ Up 25V
• Công nghệ GDT + Clamping diode, không có dòng điện cảm
• Đáp ứng tần số lớn nhất trên 20MHz, độ suy hao rất nhỏ dưới 1dB
• Dòng cắt xung trực tiếp Iimp 5kA (10/350µs)
• Chuẩn IP20, thích hợp lắp đặt trong nhà
• Lắp đặt trên thanh ray, nối tiếp với đường dây
• Mô đun có thể tháo để bảo trì, sửa chữa và thay thế dễ dàng
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng
• Chứng nhận UL Listed
• Đáp ứng IEC 61643-21, EN 61643-21, UL497A
• Thương hiệu Citel ( xuất xứ Pháp )
☼ Ứng dụng :
• Triệt xung quá áp trên đường cáp đồng truyền tín hiệu
• Bảo vệ đường dây truyền tín hiệu đến thiết bị đầu cuối
• Chống xung quá áp cho đường tín hiệu E1/T2 line 10baseT
( * part number : 640131 )
☼ Mô tả :
• Thiết kế nhỏ gọn, nguyên khối, kiểu cắm rút trên đế đấu nối
• Chống xung điện quá áp cho đường tín hiệu RE1/T2 line 10BaseT
• Giải phóng tức thì và mạnh mẽ các xung điện quá áp trên đường dây
• Bảo vệ cho 2 đôi dây + shield kiểu CM/DM, mức bảo vệ Up 25V
• Công nghệ GDT + Clamping diode, không có dòng điện cảm
• Đáp ứng tần số lớn nhất trên 20MHz, độ suy hao rất nhỏ dưới 1dB
• Dòng cắt xung trực tiếp Iimp 5kA (10/350µs)
• Chuẩn IP20, thích hợp lắp đặt trong nhà
• Lắp đặt trên thanh ray, nối tiếp với đường dây
• Mô đun có thể tháo để bảo trì, sửa chữa và thay thế dễ dàng
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng
• Chứng nhận UL Listed
• Đáp ứng IEC 61643-21, EN 61643-21, UL497A
• Thương hiệu Citel ( xuất xứ Pháp )
☼ Ứng dụng :
• Triệt xung quá áp trên đường cáp đồng truyền tín hiệu
• Bảo vệ đường dây truyền tín hiệu đến thiết bị đầu cuối
• Chống xung quá áp cho đường tín hiệu E1/T2 line 10baseT
Citel DLA2-06DBC : Chống sét 2 đường tín hiệu (2 đôi dây)
Mô tả
Citel DLA2-06DBC
- Chống sét đường tín hiệu và viễn thông
- Kiểu thiết bị : 6VDC 20kA/P
- Hệ thống điện : RE1/T2 line 10BaseT
- Tần số hoạt động : > 20 Mhz
- Điện áp định mức (Un) : 6VDC
- Điện áp hoạt động tối đa (Uc) : 8VDC
- Tải dòng tối đa (IL): 300mA
- Khả năng cắt dòng xung tối đa (8/20μs) - Imax : 20kA/P
- Dòng cắt xung trực tiếp (10/350μs) - limp : 5kA
- Trở kháng : < 4.7 Ohm
- Mức bảo vệ tại @ In (8/20µs) : 25V
- Công nghệ : Công nghệ GDT + Clamping Diode
- Chế độ kết nối : Kiểu Kiểu lắp nối tiếp với đường dây
- Chế độ bảo vệ : Kiểu Đồng hướng / Lệch hướng ( CM/DM )
- Cấu hình : Mô đun nguyên khối DLA2M-06DBC
- Chỉ báo ngắt kết nối : Chỉ thị ngắt kết nối ( Default mode 2 )
- Kết nối đến mạng điện : Siết ốc vít 0.5~2.5 mm²
- Chế độ an toàn : Ngắt mạch
- Nhiệt độ hoạt động : -40 ~ 85ºC
- Cấp bảo vệ thiết bị : IP20
- Chất liệu vỏ thiết bị : Vỏ nhựa cao cấp, cách nhiệt ( Thermoplastic UL94-V0 )
- Lắp đặt : Lắp trên thanh ray đối xứng ( Symmetrical rail 35mm - EN60715 )
- Kích thước : 18 x 90 x 68 (mm)

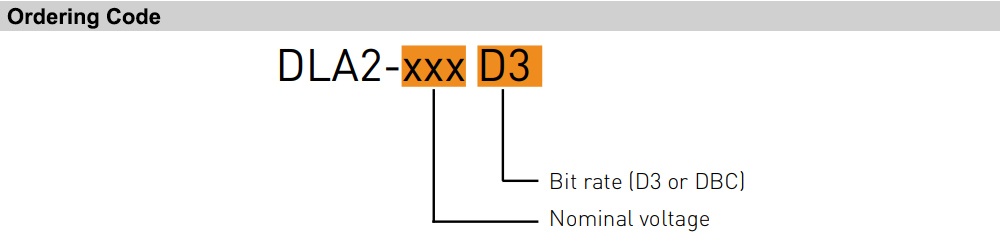

Cách tra mã Citel DLA2-06DBC

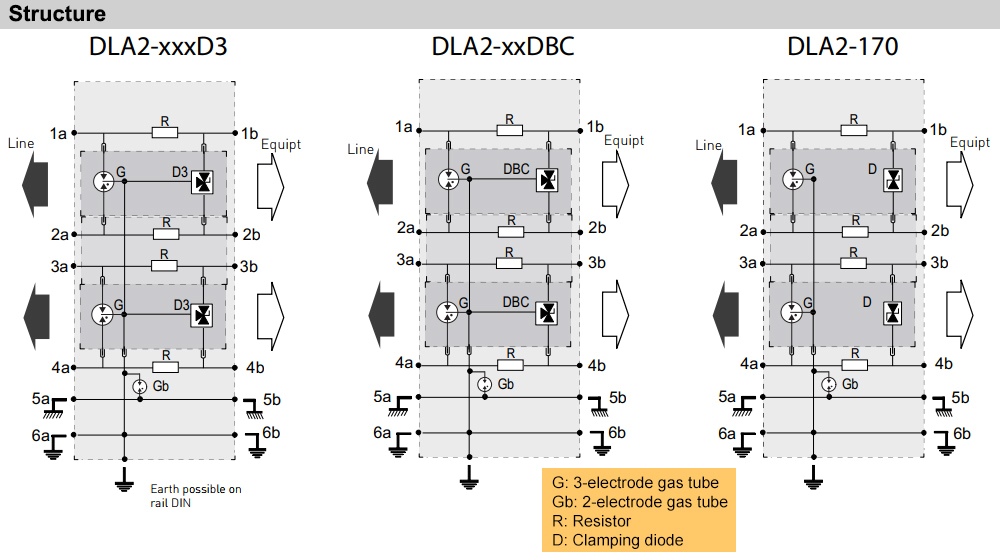

Cấu tạo Citel DLA2-06DBC

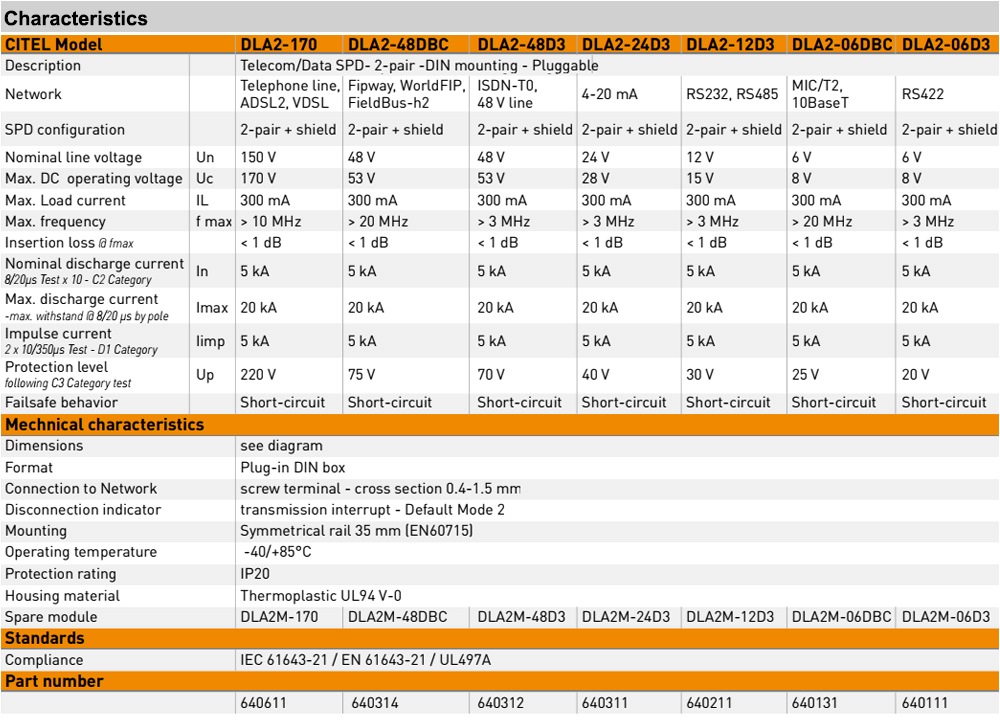

Thông số kỹ thuật Citel DLA2-06DBC

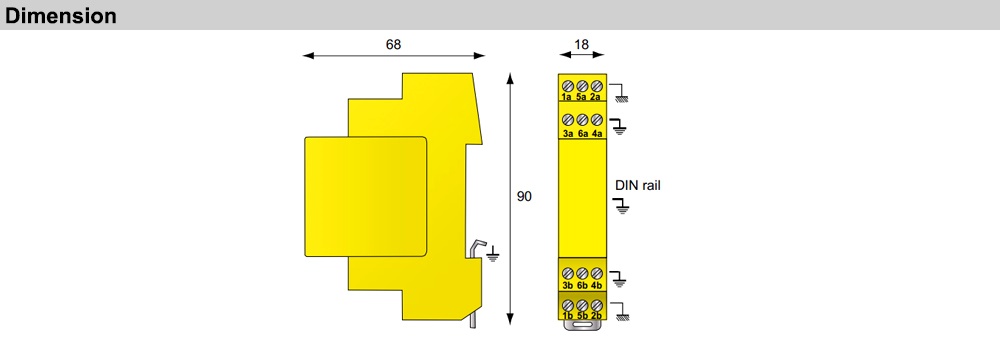

Kích thước Citel DLA2-06DBC

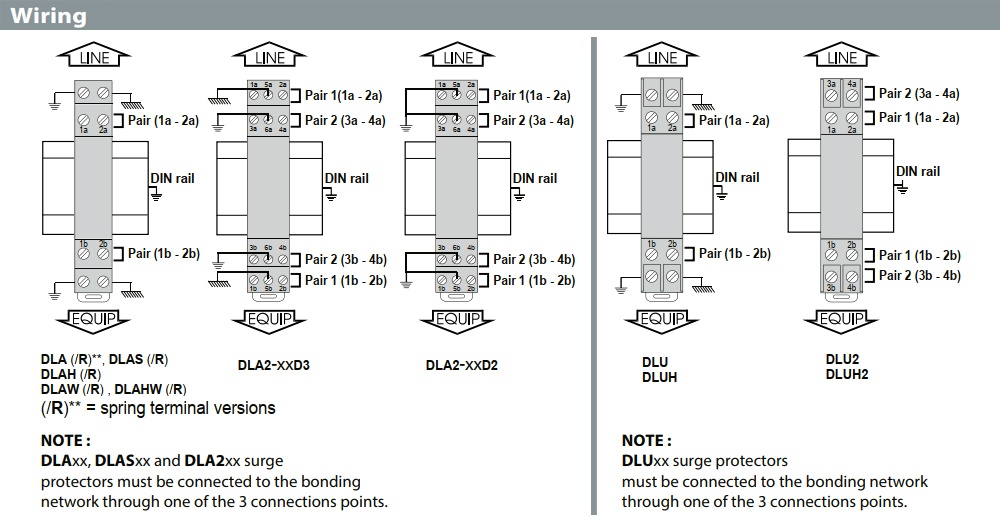

Cách đấu nối dây Citel DLA2-06DBC
Tải tài liệu kỹ thuật Citel DLA2-06DBC
Tải Catalogs Thiết bị chống sét CITEL
