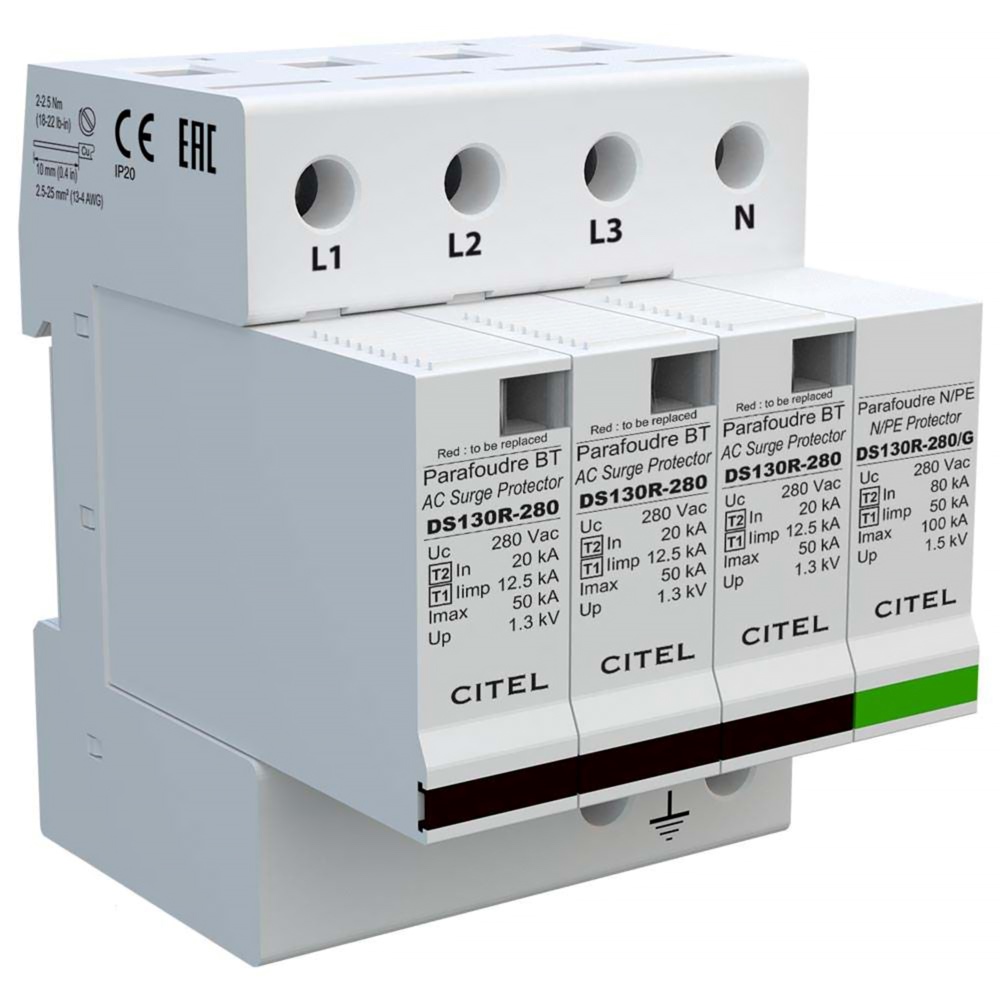

Citel DS134R-280/G : Chống sét lan truyền AC, 3 pha 4 cực (3L+N), kiểu 1+2

• Bộ chống sét lan truyền 3 pha 4 cực (3L+N) kiểu 1+2
• Kiểu thiết bị : 1+2
• Hệ thống điện : 230/400 VAC - 3 pha 4 cực (3L+N)
• Mạng điện AC nối đất : TT-TNS
• Điện áp định mức (Un) : 230VAC
• Điện áp hoạt động tối đa (Uc) : 280VAC
• Quá áp tạm thời 5 giây (TOV) - UT : 335VAC
• Quá áp ngắt kết nối 120mn (TOV) - UT : 440VAC
• Quá áp tạm thời N/PE (TOV HT) UT : 1200V / 300A / 200ms
• Chịu được quá áp theo IEEE C62.41.1 : 20kV
• Khả năng cắt dòng xung lan truyền định mức ( 8/20μs) - In : 20kA
• Khả năng cắt dòng xung tối đa (8/20μs) - Imax : 50kA/P
• Dòng cắt xung trực tiếp (10/350μs) - limp : 12.5kA
• Tổng dòng sét : 50kA
• Năng lượng mỗi cực : 40 kJ/ohm
• Mức bảo vệ tại @ In (8/20µs) : 1.3kV (L-N), 1.5kV (N-G)
• Dòng ngắn mạch cho phép - Isccr : 25kA
• Công nghệ : Công nghệ MOV
• Chế độ kết nối : Kiểu L/N và N/PE
• Chế độ bảo vệ : Kiểu Đồng hướng và lệch hướng
• Cấu hình : 3 Mô đun DS130R-280 + DS130R-280/G
• Cầu chì kết hợp : loại gG - 125A
• Báo lỗi tiếp đất : Kiểu " S " hoặc delayed
• Ngắt kết nối nhiệt : Bên trong
• Báo hiệu ngắt kết nối từ xa : Tiếp điểm kết nối báo động ra bên ngoài
• Chỉ báo ngắt kết nối : Chỉ báo hoạt động trên mỗi cực
• Kết nối đến mạng điện : Siết ốc vít 2.5 - 25 mm² / by bus
• Chế độ an toàn : Ngắt kết nối khỏi nguồn điện AC
• Nhiệt độ hoạt động : -40 ~ 85ºC
• Cấp bảo vệ thiết bị : IP20
• Chất liệu vỏ thiết bị : Vỏ nhựa cao cấp, cách nhiệt ( Thermoplastic UL94-V0 )
• Lắp đặt : Lắp trên ray đối xứng 35mm ( Symmetrical rail EN60715 )
• Kích thước : 72 x 99 x 82 (mm)
• Trọng lượng : 0.49 Kg

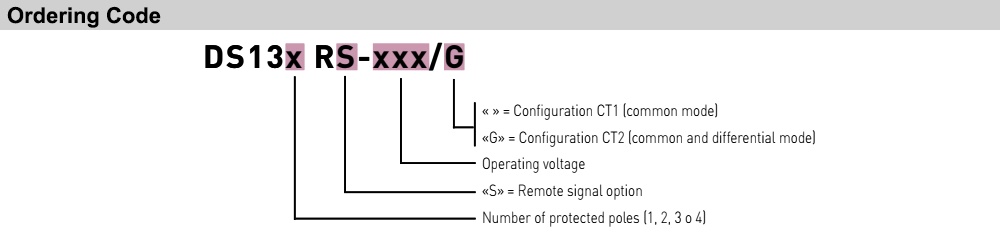

Cách tra mã Citel DS134R-280/G

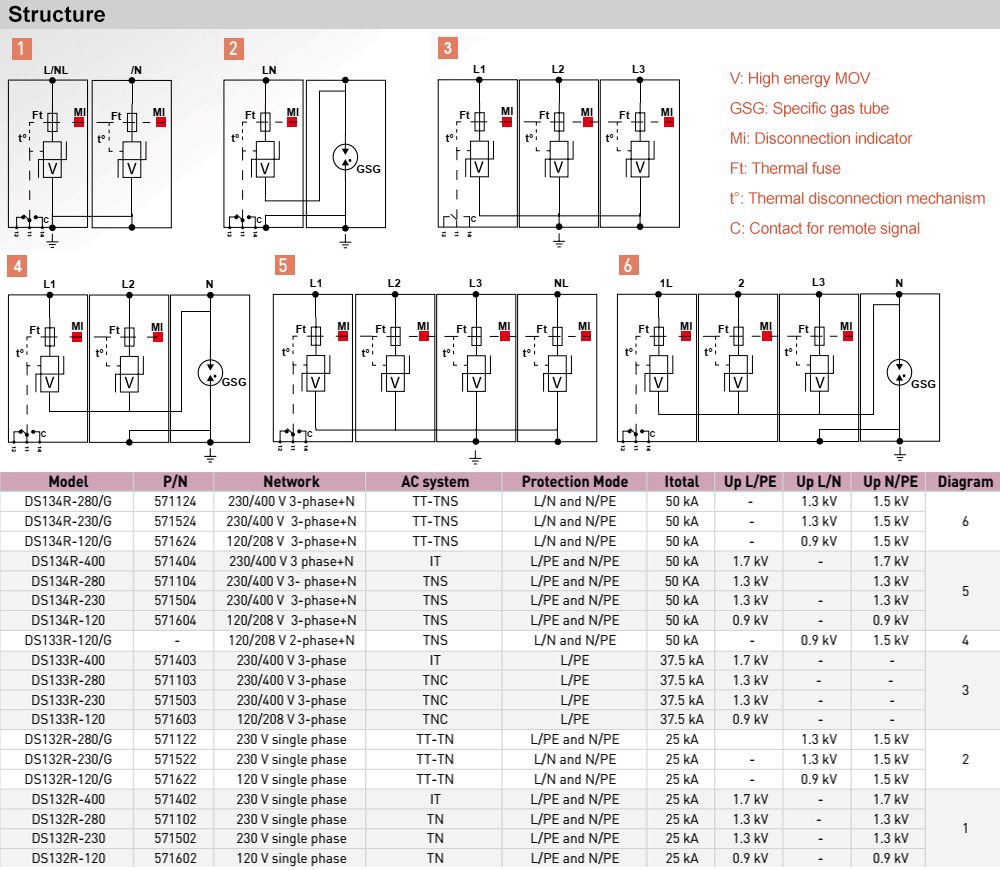

Cấu tạo Citel DS134R-280/G

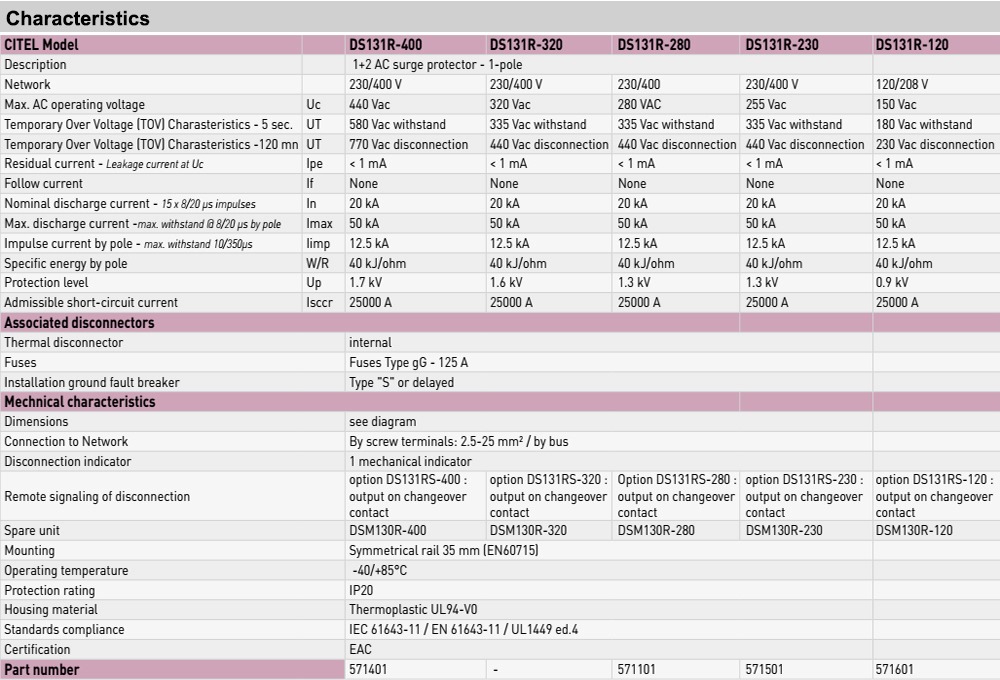

Thông số kỹ thuật Citel DS134R-280/G

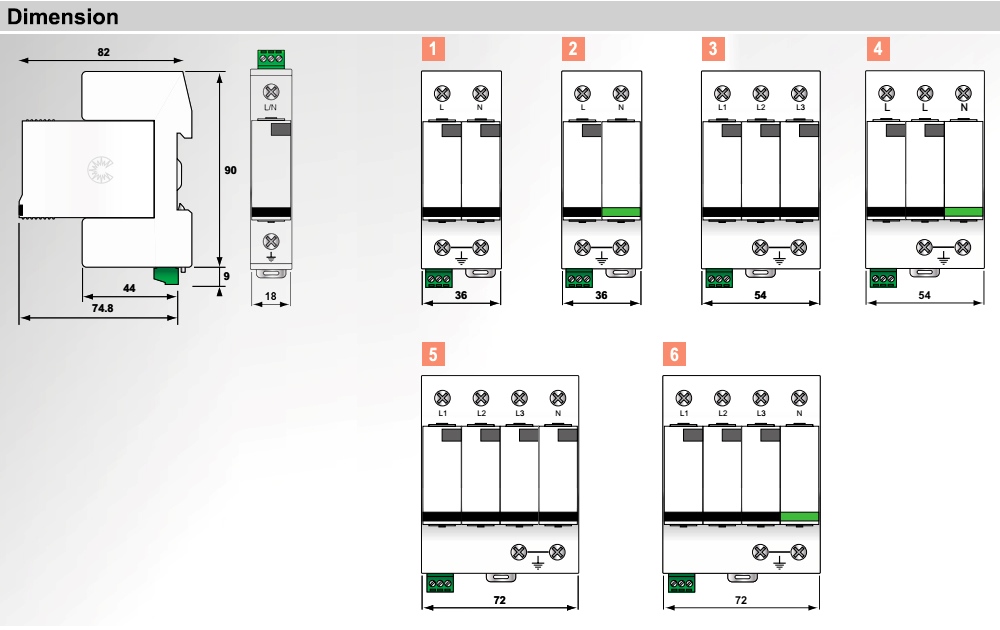

Kích thước Citel DS134R-280/G

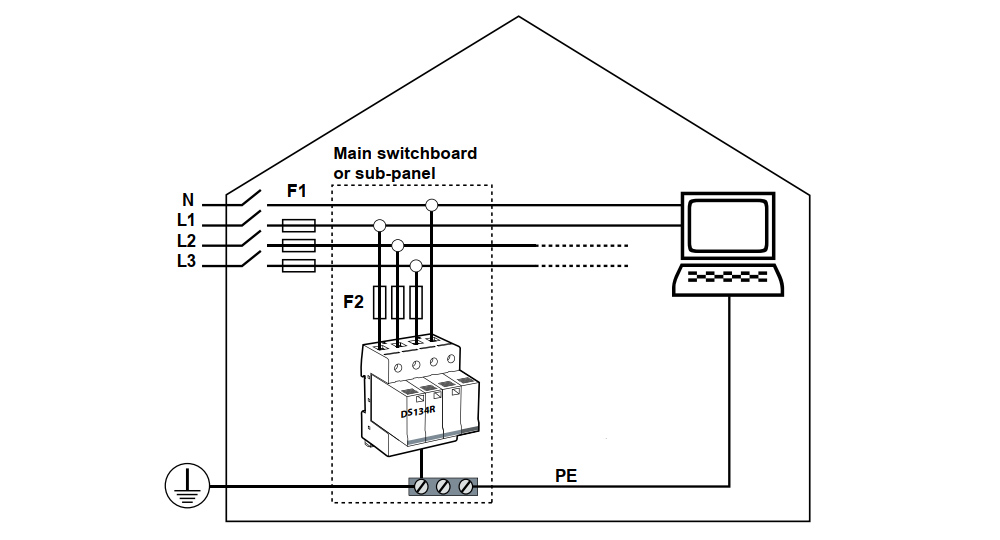

Kết nối thiết bị Citel DS134R-280/G

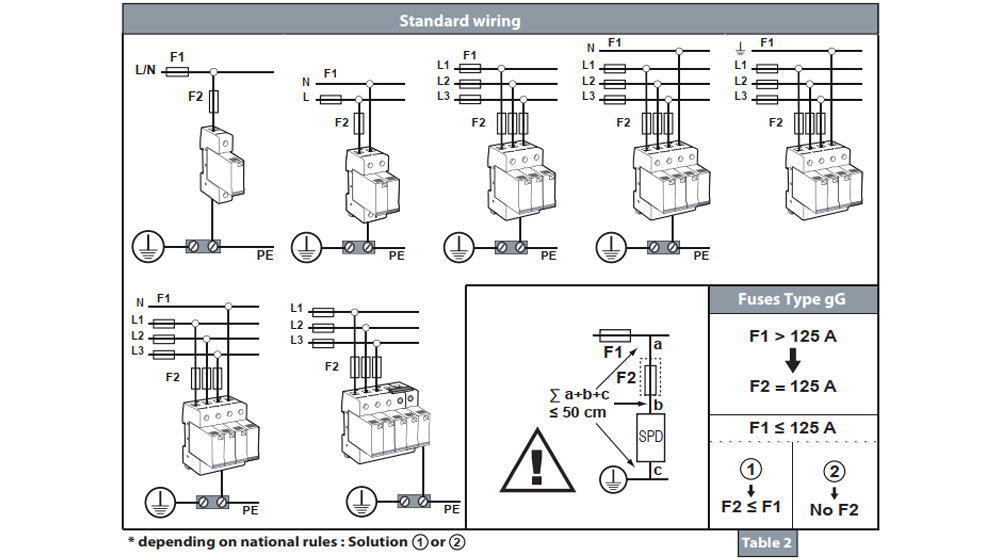

Cách đấu nối dây Citel DS134R-280/G

Tải tài liệu kỹ thuật Citel DS134R-280/G

Tải Catalogs Thiết bị chống sét CITEL
