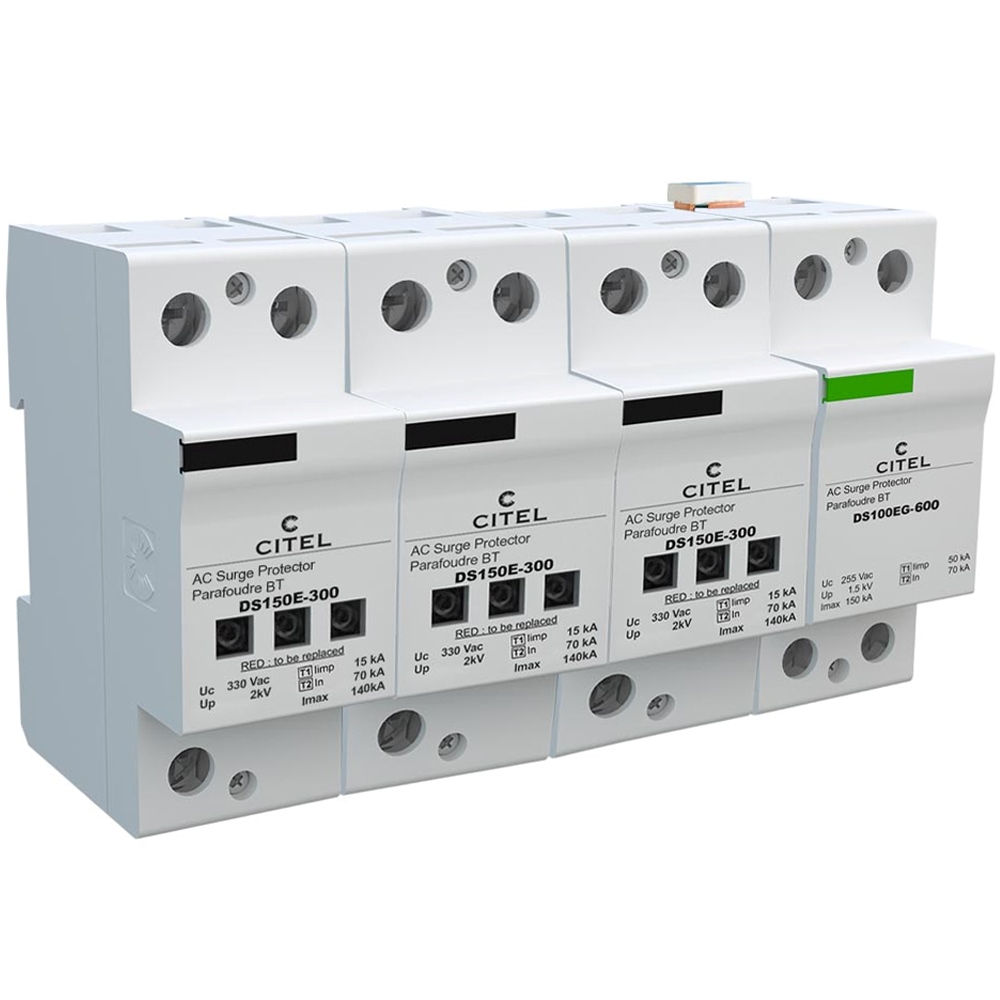

Citel DS154E-300/G : Chống sét lan truyền AC, 3 pha 4 cực (3L+N), kiểu 1+2

• Bộ chống quá áp đột biến 3 pha 4 cực (3L+N) kiểu 1+2
• Kiểu thiết bị : 1+2
• Hệ thống điện : 230/400 VAC - 3 pha 4 cực (3L+N)
• Mạng điện AC nối đất : TT-TNS
• Điện áp định mức (Un) : 230VAC
• Điện áp hoạt động tối đa (Uc) : 300VAC
• Quá áp tạm thời 5 giây (TOV) - UT : 400VAC
• Quá áp ngắt kết nối 120mn (TOV) - UT : 440VAC
• Dòng rò nối đất (Ipe) : < 8mA ( dòng liên tục ở Uc : 2mA )
• Khả năng cắt dòng xung lan truyền định mức ( 8/20μs) - In : 70kA
• Khả năng cắt dòng xung tối đa (8/20μs) - Imax : 140kA/P
• Dòng cắt xung trực tiếp (10/350μs) - limp : 15kA
• Tổng dòng sét : 50kA
• Mức bảo vệ tại @ In (8/20µs) : Up L/PE 2kV - Up L/N 2kV
• Dòng ngắn mạch cho phép - Isccr : 25kA
• Công nghệ : Công nghệ VG ( MOV + GSG )
• Chế độ kết nối : Kiểu L/PE và N/PE
• Chế độ bảo vệ : Kiểu Đồng hướng
• Cấu hình : 3 Mô đun DS150E-300 + DS100EG
• Cầu chì kết hợp : loại gG - 125A max.
• Báo lỗi tiếp đất : Kiểu " S " hoặc delayed
• Ngắt kết nối nhiệt : Bên trong
• Báo hiệu ngắt kết nối từ xa : Tiếp điểm kết nối báo động ra bên ngoài
• Chỉ báo ngắt kết nối : 3 mức chỉ báo tình trạng hoạt động
• Kết nối đến mạng điện : Siết ốc vít 6-35 mm²
• Chế độ an toàn : Ngắt kết nối khỏi nguồn điện AC
• Nhiệt độ hoạt động : -40 ~ 85ºC
• Cấp bảo vệ thiết bị : IP20
• Chất liệu vỏ thiết bị : Vỏ nhựa cao cấp, cách nhiệt ( Thermoplastic UL94-V0 )
• Lắp đặt : Lắp trên ray đối xứng 35mm ( Symmetrical rail EN60715 )
• Kích thước : 144 x 99 x 67 (mm)
