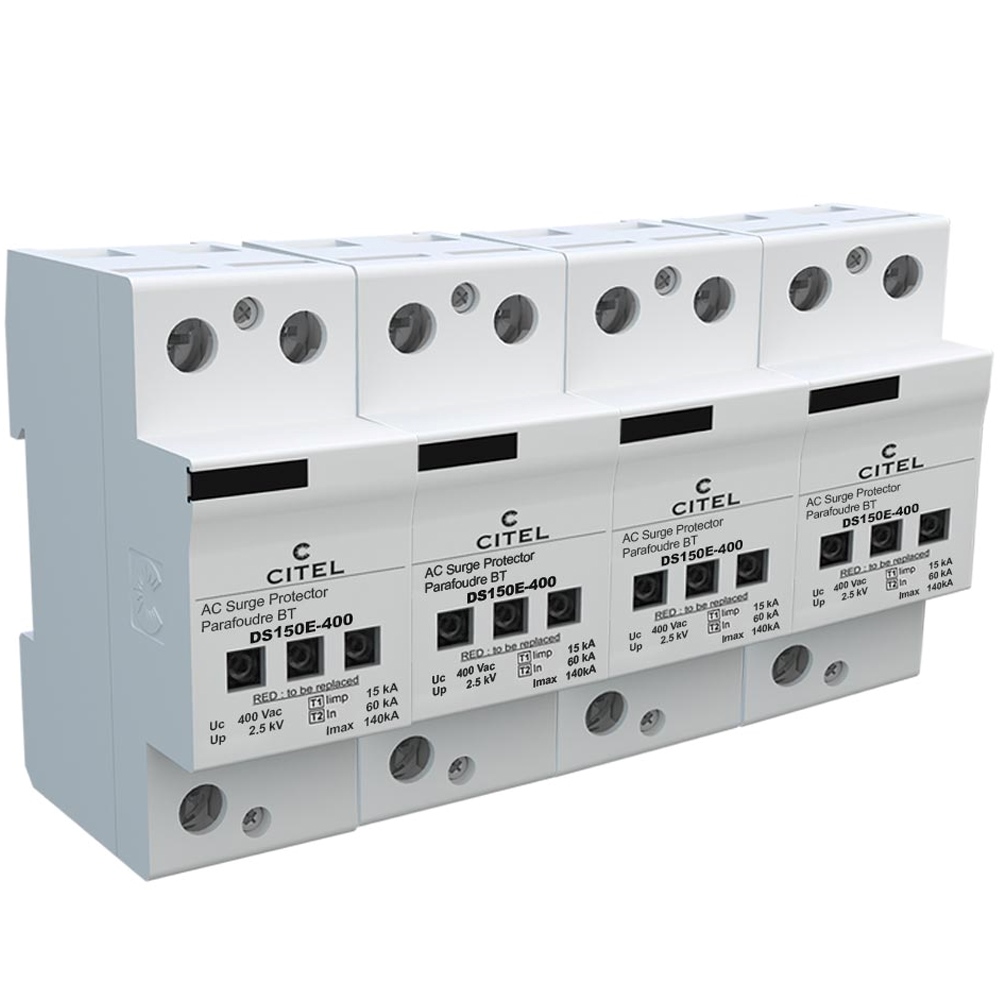

Citel DS154E-400 : Chống sét lan truyền AC, 3 pha 4 cực (3L+N), kiểu 1+2

In
Chống sét lan truyền AC - Citel DS154E-400
☼ Mô tả :
• Thiết bị cắt xung điện áp 3 pha 4P (3L+N) kiểu 1+2
• Thiết kế nhỏ gọn, dạng mô đun, cấu tạo nguyên khối
• Sản xuất theo công nghệ Varistor hiệu suất cao
• Trang bị cầu chì nhiệt ngắt mạch bên trong để bảo vệ ngắn mạch
• Dòng rò <2mA, không dòng phóng theo, chịu ngắn mạch đến 25kA
• Chỉ báo tình trạng hoạt động và tiếp điểm kết nối từ xa
• Cấu hình 4 mô đun DS150E-400
• Lắp đặt trên thanh ray đối xứng, nối song song mạng điện
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng, chứng nhận EAC
• Tuân thủ NF EN 61643-11, IEC 61643-1, UL 1449
• Thương hiệu Citel ( xuất xứ Pháp )
☼ Ứng dụng :
• Dùng lắp đặt trong tủ điện nhà ở dân dụng và tủ điện nhánh
• Phù hợp cho những vùng có mật độ sét cao, sét đánh trực tiếp
Citel DS154E-400 : Chống sét lan truyền AC, 3 pha 4 cực (3L+N), kiểu 1+2Citel DS154E-400 : Chống sét lan truyền AC, 3 pha 4 cực (3L+N), kiểu 1+2
Giá bán 21,785,000 ₫
Mô tả Citel DS154E-400
  • Bộ chống sét lan truyền AC 3 pha 4 cực (3L+N), kiểu 1+2
  • Kiểu thiết bị : 1+2
  • Hệ thống điện : 230/400 VAC - 3 pha 4 cực (3L+N)
  • Mạng điện AC nối đất : IT
  • Điện áp định mức (Un) : 230VAC
  • Điện áp hoạt động tối đa (Uc) : 400VAC
  • Quá áp tạm thời 5 giây (TOV) - UT : 400VAC
  • Quá áp ngắt kết nối 120mn (TOV) - UT : 440VAC
  • Dòng rò nối đất (Ipe) : < 2mA
  • Khả năng cắt dòng xung lan truyền định mức ( 8/20μs) - In : 70kA
  • Khả năng cắt dòng xung tối đa (8/20μs) - Imax : 140kA/P
  • Dòng cắt xung trực tiếp (10/350μs) - limp : 15kA
  • Tổng dòng sét : 60kA
  • Mức bảo vệ tại @ In (8/20µs) : Up L/PE 2.5kV
  • Dòng ngắn mạch cho phép - Isccr : 25kA
  • Công nghệ : Công nghệ MOV
  • Chế độ kết nối : Kiểu L/PE và N/PE
  • Chế độ bảo vệ : Kiểu Đồng hướng
  • Cấu hình : 4 Mô đun DS150E-400
  • Cầu chì kết hợp : loại gG - 125A max.
  • Báo lỗi tiếp đất : Kiểu " S " hoặc delayed
  • Ngắt kết nối nhiệt : Bên trong
  • Báo hiệu ngắt kết nối từ xa : Tiếp điểm kết nối báo động ra bên ngoài
  • Chỉ báo ngắt kết nối : 3 chỉ thị màu bên ngoài mô đun / cực
  • Kết nối đến mạng điện : Siết ốc vít 6-35 mm²
  • Chế độ an toàn : Ngắt kết nối khỏi nguồn điện AC
  • Nhiệt độ hoạt động : -40 ~ 85ºC
  • Cấp bảo vệ thiết bị : IP20
  • Chất liệu vỏ thiết bị : Vỏ nhựa cao cấp, cách nhiệt ( Thermoplastic UL94-V0 )
  • Lắp đặt : Lắp trên ray đối xứng 35mm ( Symmetrical rail EN60715 )
  • Kích thước : 144 x 99 x 67 (mm)

Cách tra mã Citel DS154E-400

Cách tra mã Citel DS154E-400

Cấu tạo Citel DS154E-400

Cấu tạo Citel DS154E-400

Thông số kỹ thuật Citel DS154E-400

Thông số kỹ thuật Citel DS154E-400

Kích thước Citel DS154E-400

Kích thước Citel DS154E-400

Cách đấu nối dây Citel DS154E-400

Cách đấu nối dây Citel DS154E-400
