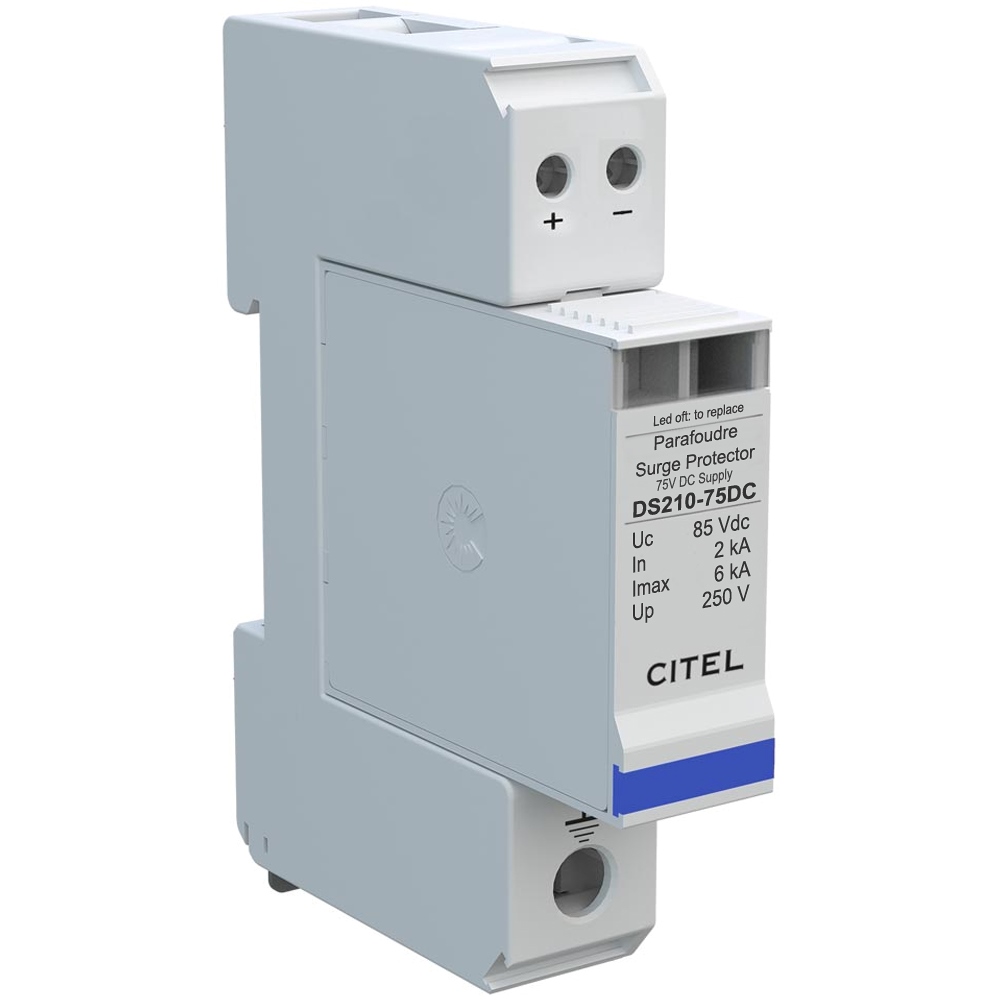

Chống sét lan truyền DC - Citel DS210-75DC
( * part number : 440601 )
☼ Mô tả :
• Cắt lọc sét lan truyền nguồn điện 1 chiều 75V kiểu 2
• Mô đun có cấu tạo kiểu cắm rút linh hoạt trên bộ đế gắn
• Trang bị phần tử biến trở năng lượng cao phù hợp các mức điện áp
• Công nghệ Varistor và cầu chì nhiệt ngắt mạch
• Dòng rò <0,1mA, không dòng phóng theo, chịu ngắn mạch 1kA
• Kích thước nhỏ gọn, dễ dàng lắp đặt trong các tủ điện
• Chỉ báo đèn Led cho biết tình trạng đang hoạt động tốt của thiết bị
• Dễ dàng kiểm tra, bảo trì, sửa chữa và thay thế ( nếu đèn LED xanh tắt )
• Lắp đặt trên thanh ray, đấu song song hoặc nối tiếp mạng điện
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng
• Tuân thủ IEC 61643-11 / EN 61643-11 / UL1449 ed.4
• Thương hiệu Citel ( xuất xứ Pháp )
☼ Ứng dụng :
• Dùng bảo vệ đường cấp nguồn DC và AC trước các xung lan truyền lặp lại trên đường dây
• Bảo vệ cho các hệ thống cấp nguồn 1 chiều của thiết bị điện tử
• Bảo vệ các cảm biến, camera quan sát, đường tín hiệu trong hệ thống báo cháy, ...
( * part number : 440601 )
☼ Mô tả :
• Cắt lọc sét lan truyền nguồn điện 1 chiều 75V kiểu 2
• Mô đun có cấu tạo kiểu cắm rút linh hoạt trên bộ đế gắn
• Trang bị phần tử biến trở năng lượng cao phù hợp các mức điện áp
• Công nghệ Varistor và cầu chì nhiệt ngắt mạch
• Dòng rò <0,1mA, không dòng phóng theo, chịu ngắn mạch 1kA
• Kích thước nhỏ gọn, dễ dàng lắp đặt trong các tủ điện
• Chỉ báo đèn Led cho biết tình trạng đang hoạt động tốt của thiết bị
• Dễ dàng kiểm tra, bảo trì, sửa chữa và thay thế ( nếu đèn LED xanh tắt )
• Lắp đặt trên thanh ray, đấu song song hoặc nối tiếp mạng điện
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng
• Tuân thủ IEC 61643-11 / EN 61643-11 / UL1449 ed.4
• Thương hiệu Citel ( xuất xứ Pháp )
☼ Ứng dụng :
• Dùng bảo vệ đường cấp nguồn DC và AC trước các xung lan truyền lặp lại trên đường dây
• Bảo vệ cho các hệ thống cấp nguồn 1 chiều của thiết bị điện tử
• Bảo vệ các cảm biến, camera quan sát, đường tín hiệu trong hệ thống báo cháy, ...
Citel DS210-75DC : Chống sét lan truyền DC, 2P (+/-), kiểu 2
Mô tả
Citel DS210-75DC
- Bộ chống sét lan truyền nguồn cấp DC
- Kiểu thiết bị : 2
- Hệ thống điện : 75VDC - 2P (+/-)
- Điện áp định mức (Un) : 75VDC
- Điện áp hoạt động tối đa (Uc) : 85VDC / 60VAC
- Tải dòng tối đa (IL): 20A
- Dòng rò nối đất (Ipe) : < 0.1mA
- Khả năng cắt dòng xung lan truyền định mức ( 8/20μs) - In : 2kA
- Khả năng cắt dòng xung tối đa (8/20μs) - Imax : 6kA/P
- Tổng dòng sét : 6kA
- Mức bảo vệ tại @ In (8/20µs) : 250V
- Công nghệ : Công nghệ MOV
- Chế độ kết nối : Kiểu +/-/PE ( +/G hoặc -/G )
- Chế độ bảo vệ : Kiểu CM/DM ( đồng hướng / lệch hướng )
- Cấu hình : Đế và mô đun DS210-12DC, 2 cực kiểu ghim/rút
- Cầu chì kết hợp : loại gG - 10A
- Ngắt kết nối nhiệt : Bên trong
- Chỉ báo ngắt kết nối : Đèn LED xanh tắt
- Kết nối đến mạng điện : Siết ốc vít 1.5~10 mm² ( tiếp đất 2.5~25 mm² )
- Chế độ an toàn : Ngắt kết nối khỏi nguồn điện DC
- Nhiệt độ hoạt động : -40 ~ 85ºC
- Cấp bảo vệ thiết bị : IP20
- Chất liệu vỏ thiết bị : Vỏ nhựa cao cấp, cách nhiệt ( Thermoplastic UL94-V0 )
- Lắp đặt : Lắp trên ray đối xứng 35mm ( Symmetrical rail EN60715 )
- Kích thước : 18 x 90 x 67 (mm)
- Trọng lượng : 0.066 Kg
Cấu tạo Citel DS210-75DC
Thông số kỹ thuật Citel DS210-75DC
Kích thước Citel DS210-75DC
Kết nối thiết bị Citel DS210-75DC
Cách đấu nối dây Citel DS210-75DC
Tải tài liệu kỹ thuật Citel DS210-75DC
Tải Catalogs Thiết bị chống sét CITEL
