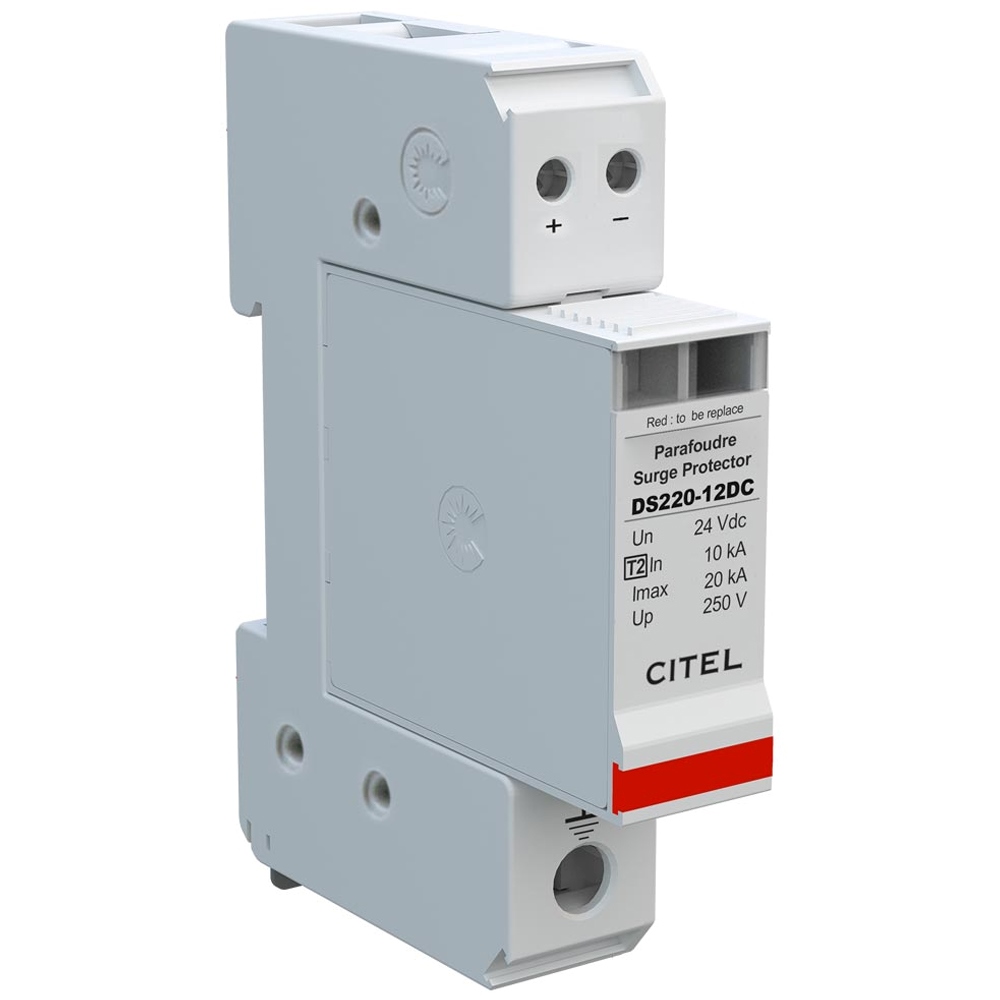

Citel DS220-12DC : Chống sét lan truyền DC, 2P (+/-/PE), kiểu 2

• Bộ chống sét lan truyền nguồn cấp DC
• Kiểu thiết bị : 2
• Hệ thống điện : 12VDC - 2P (+/-/PE)
• Điện áp định mức (Un) : 12VDC
• Điện áp hoạt động tối đa (Uc) : 24VDC
• Tải dòng tối đa (IL): 20A
• Dòng rò nối đất (Ipe) : < 0.1mA
• Khả năng cắt dòng xung lan truyền định mức ( 8/20μs) - In : 10kA
• Khả năng cắt dòng xung tối đa (8/20μs) - Imax : 20kA/P
• Tổng dòng sét : 40kA
• Mức bảo vệ tại @ In (8/20µs) : 250V ( Up L/PE 250V )
• Điện áp dư tại @ 5 kA (8/20µs) - Up-5kA : Up-3kA 195V
• Công nghệ : Công nghệ MOV
• Chế độ kết nối : Kiểu +/-/PE ( +/G hoặc -/G )
• Chế độ bảo vệ : Kiểu Đồng hướng ( CM )
• Cấu hình : Đế và mô đun DS220-12DC
• Cầu chì kết hợp : loại gG - 20A
• Ngắt kết nối nhiệt : Bên trong
• Báo hiệu ngắt kết nối từ xa : đầu ra trên tiếp điểm chuyển đổi
• Chỉ báo ngắt kết nối : 2 chỉ thị ngắt kết nối
• Kết nối đến mạng điện : Siết ốc vít 1.5~10 mm² ( tiếp đất 2.5~25 mm² )
• Chế độ an toàn : Ngắt kết nối khỏi nguồn điện DC
• Nhiệt độ hoạt động : -40 ~ 85ºC
• Cấp bảo vệ thiết bị : IP20
• Chất liệu vỏ thiết bị : Vỏ nhựa cao cấp, cách nhiệt ( Thermoplastic UL94-V0 )
• Lắp đặt : Lắp trên ray đối xứng 35mm ( Symmetrical rail EN60715 )
• Kích thước : 18 x 90 x 67 (mm)
• Trọng lượng : 0,109 Kg
