Citel DS240-110DC : Chống sét lan truyền DC, 2P (+/-/PE), kiểu 2

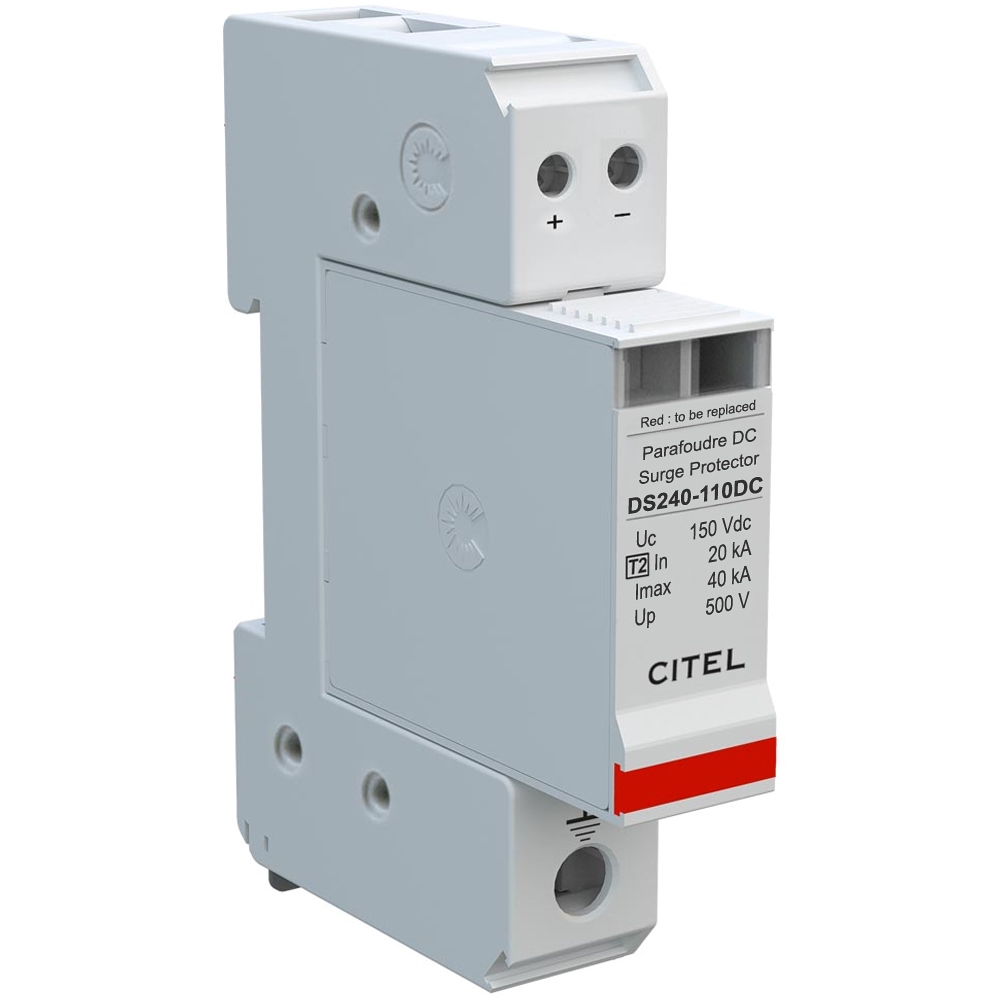

Chống sét lan truyền DC - Citel DS240-110DC
( * part number : 310701 )
☼ Mô tả :
• Thiết bị bảo vệ quá áp đột biến điện 1 chiều 110Vdc 2P (+/-) kiểu 2
• Điện áp: Un 110Vdc, Uc 150Vdc/115Vac, Ucpv 150Vdc
• Công nghệ Varistor năng lượng cao và cầu chì nhiệt ngắt mạch
• Dòng cắt xung (8/20µs) In 20kA/P, Imax 40kA/P, dòng tải 20A
• Dòng rò <0,1mA, không dòng phóng theo, chịu ngắn mạch 1kA
• Hướng bảo vệ Common mode, cấp bảo vệ Up 500V
• Chỉ báo tình trạng hoạt động của thiết bị, kết nối báo động từ xa
• Cấu hình gồm đế + mô đun DSM240-110DC
• Lắp đặt trên thanh ray, đấu song song hoặc nối tiếp mạng điện
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng, chứng nhận UL
• Tuân thủ IEC 61643-11 / EN 61643-11 / UL1449 ed.5
• Thương hiệu Citel ( xuất xứ Pháp )
☼ Ứng dụng :
• Dùng bảo vệ đường nguồn DC từ bộ chuyển đổi hoặc ac quy ra
• Bảo vệ đường DC từ các tấm pin năng lượng mặt trời đi về
( * part number : 310701 )
☼ Mô tả :
• Thiết bị bảo vệ quá áp đột biến điện 1 chiều 110Vdc 2P (+/-) kiểu 2
• Điện áp: Un 110Vdc, Uc 150Vdc/115Vac, Ucpv 150Vdc
• Công nghệ Varistor năng lượng cao và cầu chì nhiệt ngắt mạch
• Dòng cắt xung (8/20µs) In 20kA/P, Imax 40kA/P, dòng tải 20A
• Dòng rò <0,1mA, không dòng phóng theo, chịu ngắn mạch 1kA
• Hướng bảo vệ Common mode, cấp bảo vệ Up 500V
• Chỉ báo tình trạng hoạt động của thiết bị, kết nối báo động từ xa
• Cấu hình gồm đế + mô đun DSM240-110DC
• Lắp đặt trên thanh ray, đấu song song hoặc nối tiếp mạng điện
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng, chứng nhận UL
• Tuân thủ IEC 61643-11 / EN 61643-11 / UL1449 ed.5
• Thương hiệu Citel ( xuất xứ Pháp )
☼ Ứng dụng :
• Dùng bảo vệ đường nguồn DC từ bộ chuyển đổi hoặc ac quy ra
• Bảo vệ đường DC từ các tấm pin năng lượng mặt trời đi về
Citel DS240-110DC : Chống sét lan truyền DC, 2P (+/-), kiểu 2
Mô tả
Citel DS240-110DC
- Bộ chống sét lan truyền nguồn cấp DC
- Kiểu thiết bị : 2
- Hệ thống điện : 110VDC - 2P (+/-/PE)
- Điện áp định mức (Un) : 110VDC
- Điện áp hoạt động tối đa (Uc) : 150VDC
- Tải dòng tối đa (IL): 20A
- Dòng rò nối đất (Ipe) : < 0.1mA
- Khả năng cắt dòng xung lan truyền định mức ( 8/20μs) - In : 20kA
- Khả năng cắt dòng xung tối đa (8/20μs) - Imax : 40kA/P
- Tổng dòng sét : 80kA
- Mức bảo vệ tại @ In (8/20µs) : 500V
- Điện áp dư tại @ 5 kA (8/20µs) - Up-5kA : Up-3kA 370V
- Công nghệ : Công nghệ MOV
- Chế độ kết nối : Kiểu +/-/PE ( +/G hoặc -/G )
- Chế độ bảo vệ : Kiểu Đồng hướng / Lệch hướng ( CM/DM )
- Cấu hình : Đế và mô đun DS240-110DC
- Cầu chì kết hợp : loại gG - 20A
- Ngắt kết nối nhiệt : Bên trong
- Báo hiệu ngắt kết nối từ xa : đầu ra trên tiếp điểm chuyển đổi
- Chỉ báo ngắt kết nối : 2 chỉ thị ngắt kết nối
- Kết nối đến mạng điện : Siết ốc vít 1.5~10 mm² ( tiếp đất 2.5~25 mm² )
- Chế độ an toàn : Ngắt kết nối khỏi nguồn điện DC
- Nhiệt độ hoạt động : -40 ~ 85ºC
- Cấp bảo vệ thiết bị : IP20
- Chất liệu vỏ thiết bị : Vỏ nhựa cao cấp, cách nhiệt ( Thermoplastic UL94-V0 )
- Lắp đặt : Lắp trên ray đối xứng 35mm ( Symmetrical rail EN60715 )
- Kích thước : 18 x 99 x 67 (mm)
Cách tra mã Citel DS240-110DC
Cấu tạo Citel DS240-110DC
Thông số kỹ thuật Citel DS240-110DC
Kích thước Citel DS240-110DC
Kết nối thiết bị Citel DS240-110DC
Cách đấu nối dây Citel DS240-110DC
Tải tài liệu kỹ thuật Citel DS240-110DC
Tải Catalogs Thiết bị chống sét CITEL
