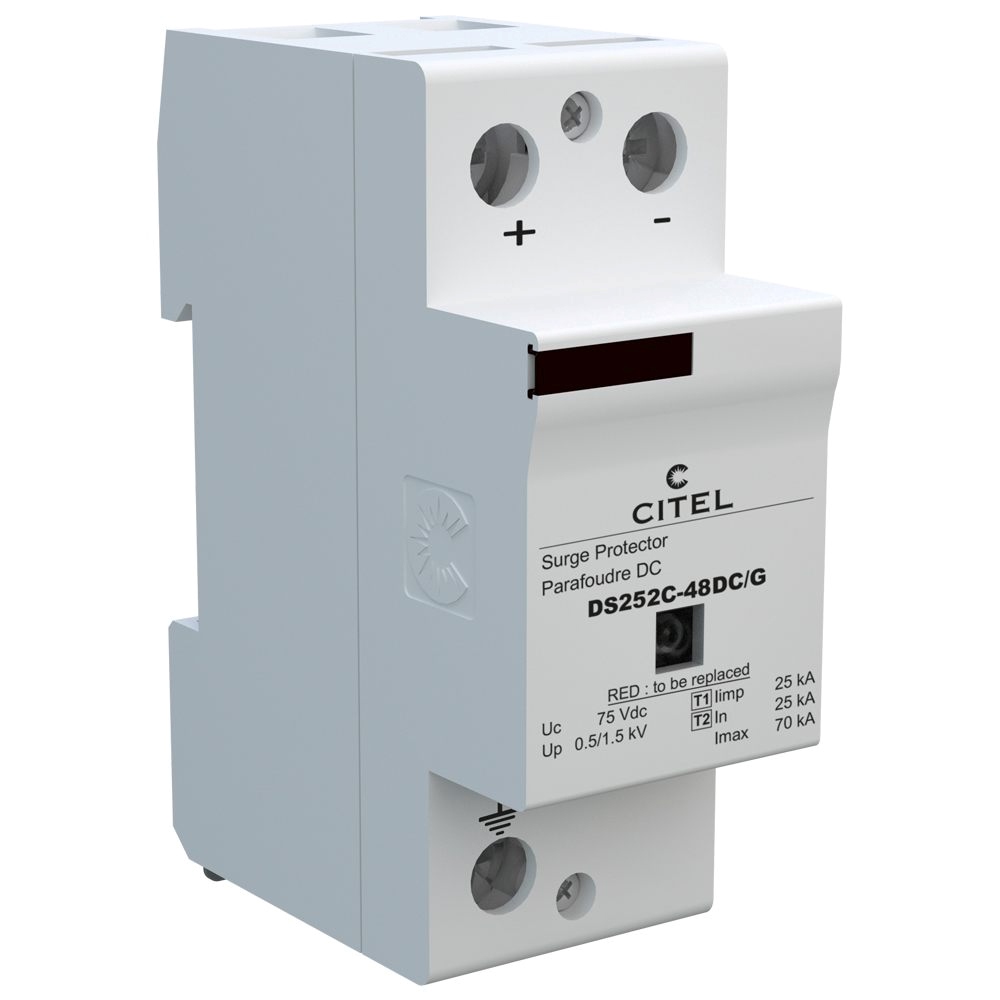

Citel DS252C-48DC/G : Chống sét lan truyền DC, 2P (+/-), kiểu 1+2

• Bộ chống sét lan truyền 2 cực 48 VDC
• Kiểu thiết bị : 1+2
• Hệ thống điện : 48VDC - 2P (+/-)
• Điện áp định mức (Un) : 48VDC
• Điện áp hoạt động tối đa (Uc) : 75VDC
• Khả năng cắt dòng xung lan truyền định mức ( 8/20μs) - In : 25kA
• Khả năng cắt dòng xung tối đa (8/20μs) - Imax : 70kA/P
• Dòng cắt xung trực tiếp (10/350μs) - limp : 25kA/P
• Tổng dòng sét : 50kA
• Năng lượng mỗi cực : 156 kJ/ohm
• Mức bảo vệ tại @ In (8/20µs) : 0.5kV (L-N), 1.5kV(N-G)
• Dòng ngắn mạch cho phép - Isccr : 50kA
• Công nghệ : Công nghệ MOV + GDT
• Chế độ kết nối : Kiểu +/- và +/G
• Chế độ bảo vệ : Kiểu đồng hướng/ khác hướng
• Cấu hình : Mô đun nguyên khối 1 cực
• Cầu chì kết hợp : loại gG - 315A
• Ngắt kết nối nhiệt : Bên trong
• Báo hiệu ngắt kết nối từ xa : đầu ra trên tiếp điểm chuyển đổi
• Chỉ báo ngắt kết nối : Chỉ thị ngắt kết nối bên ngoài
• Kết nối đến mạng điện : Siết ốc vít 6~35 mm²
• Chế độ an toàn : Ngắt kết nối khỏi nguồn điện DC
• Nhiệt độ hoạt động : -40 ~ 85ºC
• Cấp bảo vệ thiết bị : IP20
• Chất liệu vỏ thiết bị : Vỏ nhựa cao cấp, cách nhiệt ( Thermoplastic UL94-V0 )
• Lắp đặt : Lắp trên ray đối xứng 35mm ( Symmetrical rail EN60715 )
• Kích thước : 36 x 100.6 x 67 (mm)
• Trọng lượng : 0.205 Kg

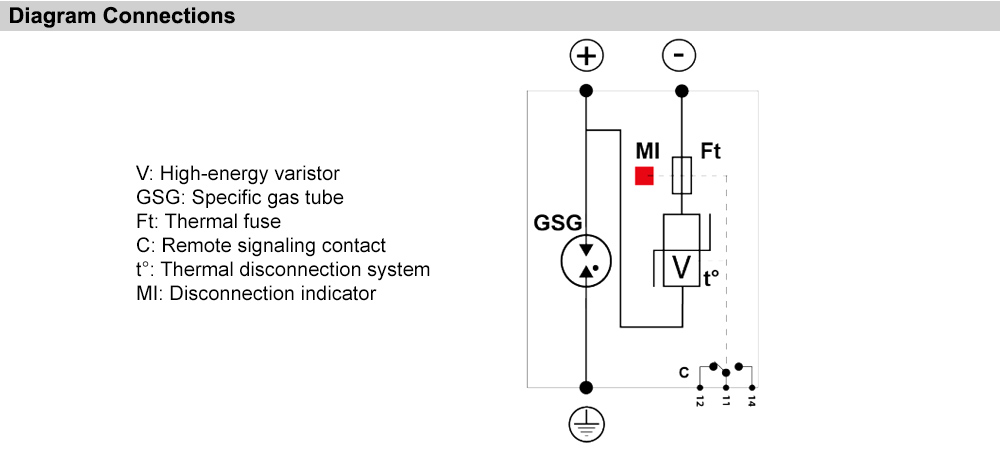

Cấu tạo Citel DS252C-48DC/G

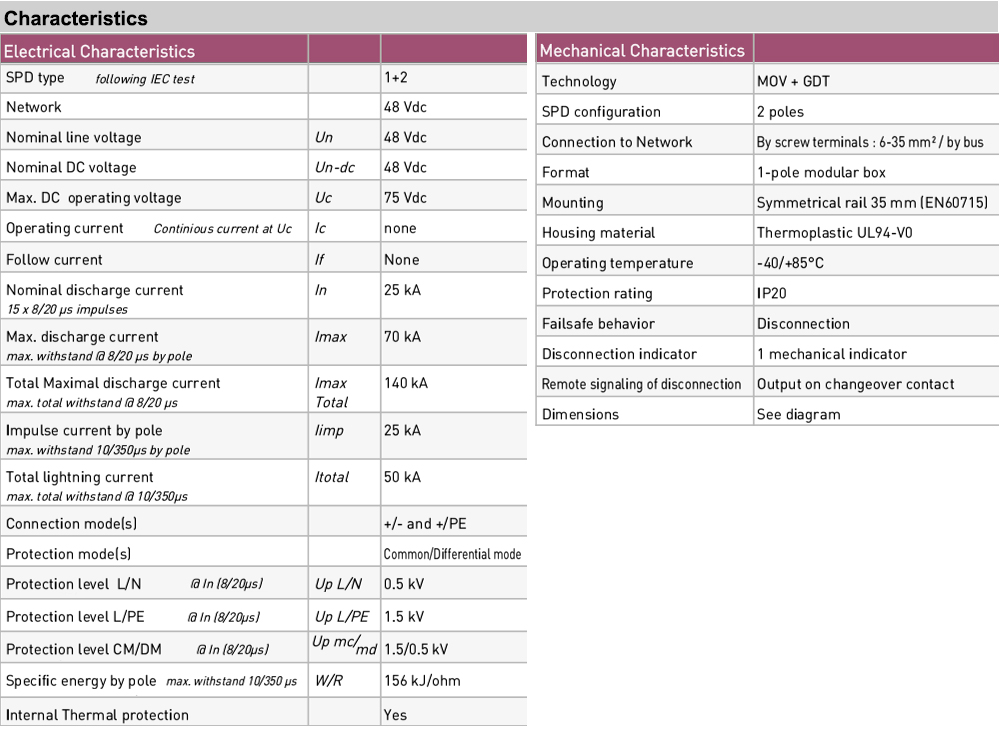

Thông số kỹ thuật Citel DS252C-48DC/G

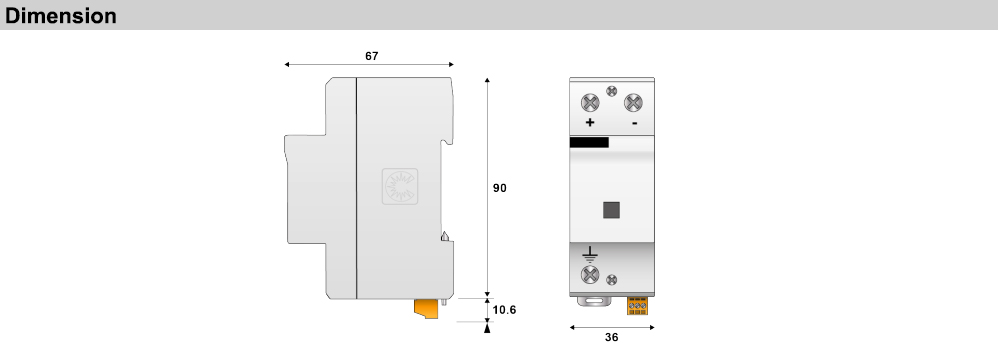

Kích thước Citel DS252C-48DC/G

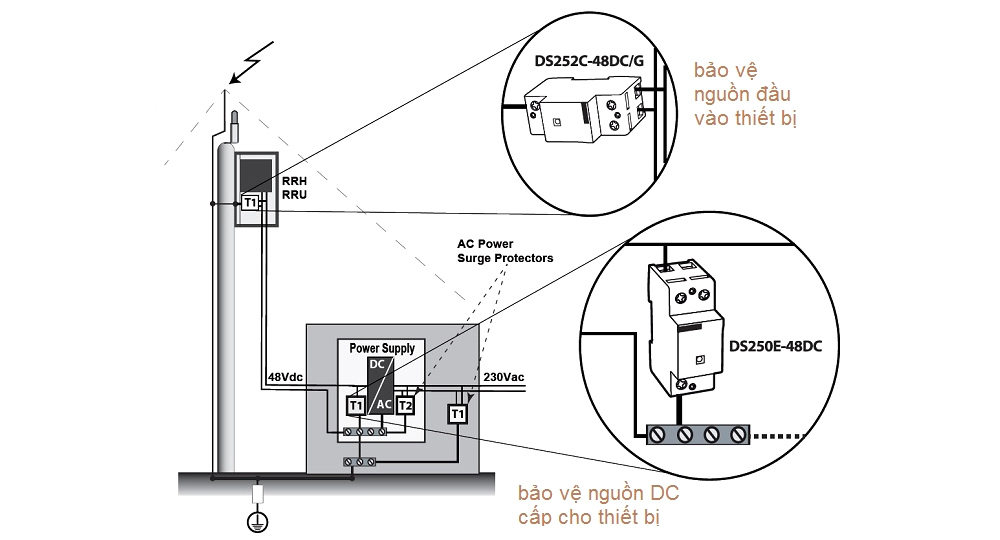

Kết nối thiết bị Citel DS252C-48DC/G

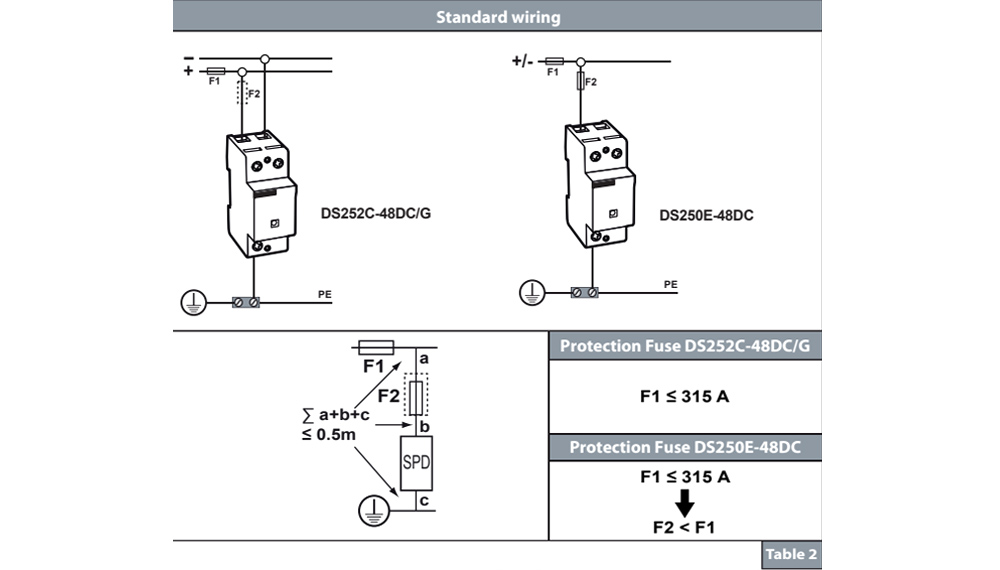

Cách đấu nối dây Citel DS252C-48DC/G
