Citel DS252E-300/G : Chống sét lan truyền AC, 1 pha 2 cực (L+N), kiểu 1+2

In

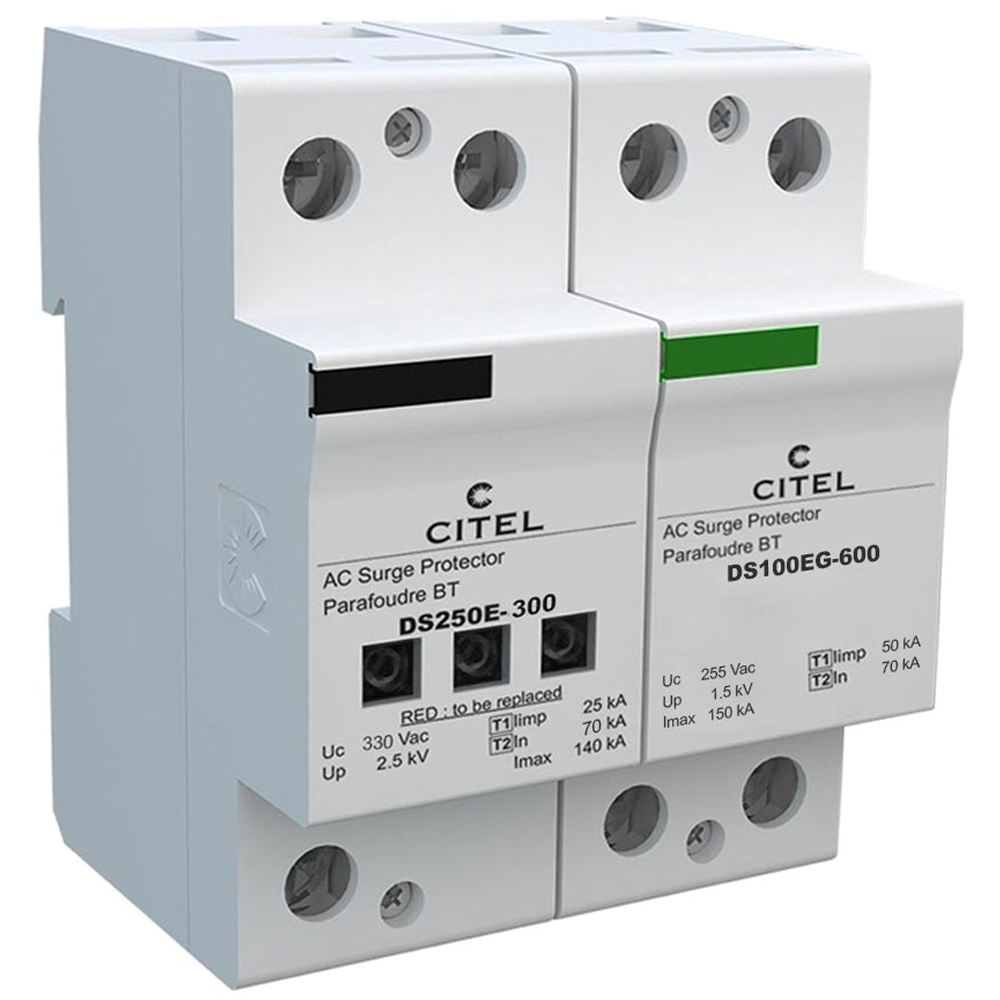

Chống sét lan truyền AC - Citel DS252E-300/G
( * part number : 3404 )
☼ Mô tả :
• Thiết bị triệt xung điện áp AC 1P (1 cực L hoặc N) kiểu 1+2
• Thiết kế nhỏ gọn, dạng mô đun, cấu tạo nguyên khối
• Sản xuất theo công nghệ Varistor (VG) kết hợp GSG, hiệu suất cao
• Trang bị cầu chì nhiệt ngắt mạch bên trong để bảo vệ ngắn mạch
• Ngắt kết nối nội bộ với chỉ báo, và tín hiệu báo động từ xa
• Khả năng cắt sét cao và điện áp dư thấp
• Tối ưu hóa TOV ( sức chịu quá áp tạm thời )
• Phản ứng tốt trên hệ thống điện AC mà không có dòng rò
• Dòng xả cực lớn cho dây L/N của hệ thống điện
• Cấu hình 1 Mô đun DS250E-300 + DS100EG-600
• Lắp đặt trên thanh ray đối xứng, nối song song mạng điện
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng, chứng nhận EAC
• Tuân thủ EN 61643-11, IEC 61643-11, UL 1449 ed.5
• Thương hiệu Citel ( xuất xứ Pháp )
☼ Ứng dụng :
• Dùng lắp cho tủ điện ngoài trời, nơi có kim thu sét, đi dây nổi ...
• Dùng cắt sét, dẫn năng lượng sét xuống đất, giảm biên độ xung sét
• Dùng cho tủ điện phân phối tổng, lưới điện TT-TN
• Giảm áp lực của sét đến nguồn điện và thiết bị điện trong gia đình
• Đảm bảo sự an toàn cho con người và tài sản, máy móc thiết bị ...
Citel DS252E-300/G : Chống sét lan truyền AC, 1 pha 2 cực (L+N), kiểu 1+2Citel DS252E-300/G : Chống sét lan truyền AC, 1 pha 2 cực (L+N), kiểu 1+2
Giá bán 12,678,000 ₫
CITEL
Mô tả Citel DS252E-300/G
  • Bộ chống sét lan truyền AC loại 1+2
  • Kiểu thiết bị : 1+2
  • Hệ thống điện : 230/400 VAC - 1 pha 2 cực (L+N)
  • Mạng điện AC nối đất : TT-TN
  • Điện áp định mức (Un) : 230VAC
  • Điện áp hoạt động tối đa (Uc) : 330VAC
  • Tải dòng tối đa (IL): 100A
  • Quá áp tạm thời 5 giây (TOV) - UT : 335VAC
  • Quá áp ngắt kết nối 120mn (TOV) - UT : 440VAC
  • Dòng rò nối đất (Ipe) : < 3mA
  • Khả năng cắt dòng xung lan truyền định mức ( 8/20μs) - In : 70kA
  • Khả năng cắt dòng xung tối đa (8/20μs) - Imax : 140kA/P
  • Dòng cắt xung trực tiếp (10/350μs) - limp : 25kA
  • Tổng dòng sét : 50kA
  • Năng lượng mỗi cực : 156 kJ/ohm
  • Mức bảo vệ tại @ In (8/20µs) : 2.5kV (L-N), 1.5kV(N-G)
  • Dòng ngắn mạch cho phép - Isccr : 50kA
  • Công nghệ : Công nghệ MOV
  • Chế độ kết nối : Kiểu L/N và N/PE
  • Chế độ bảo vệ : Kiểu Đồng hướng và lệch hướng
  • Cấu hình : 1 Mô đun DS250E-300 + DS100EG-600
  • Cầu chì kết hợp : loại gG - 315A hoặc SFD1-25-11S
  • Báo lỗi tiếp đất : Kiểu " S " hoặc delayed
  • Ngắt kết nối nhiệt : Bên trong
  • Báo hiệu ngắt kết nối từ xa : Tiếp điểm kết nối bên ngoài
  • Chỉ báo ngắt kết nối : 3 chỉ thị màu bên ngoài mô đun / cực
  • Kết nối đến mạng điện : Siết ốc vít 6-35 mm²
  • Chế độ an toàn : Ngắt kết nối khỏi nguồn điện AC
  • Nhiệt độ hoạt động : -40 ~ 85ºC
  • Cấp bảo vệ thiết bị : IP20
  • Chất liệu vỏ thiết bị : Vỏ nhựa cao cấp, cách nhiệt ( Thermoplastic UL94-V0 )
  • Lắp đặt : Lắp trên ray đối xứng 35mm ( Symmetrical rail EN60715 )
  • Kích thước : 72 x 100.6 x 67 (mm)

Cách tra mã Citel DS252E-300/G

Cách tra mã Citel DS252E-300/G

Cấu tạo Citel DS252E-300/G

Cấu tạo Citel DS252E-300/G

Thông số kỹ thuật Citel DS252E-300/G

Thông số kỹ thuật Citel DS252E-300/G

Kích thước Citel DS252E-300/G

Kích thước Citel DS252E-300/G

Cách đấu nối dây Citel DS252E-300/G

Cách đấu nối dây Citel DS252E-300/G

Tải tài liệu kỹ thuật Citel DS252E-300/G

Tải Catalogs Thiết bị chống sét CITEL
