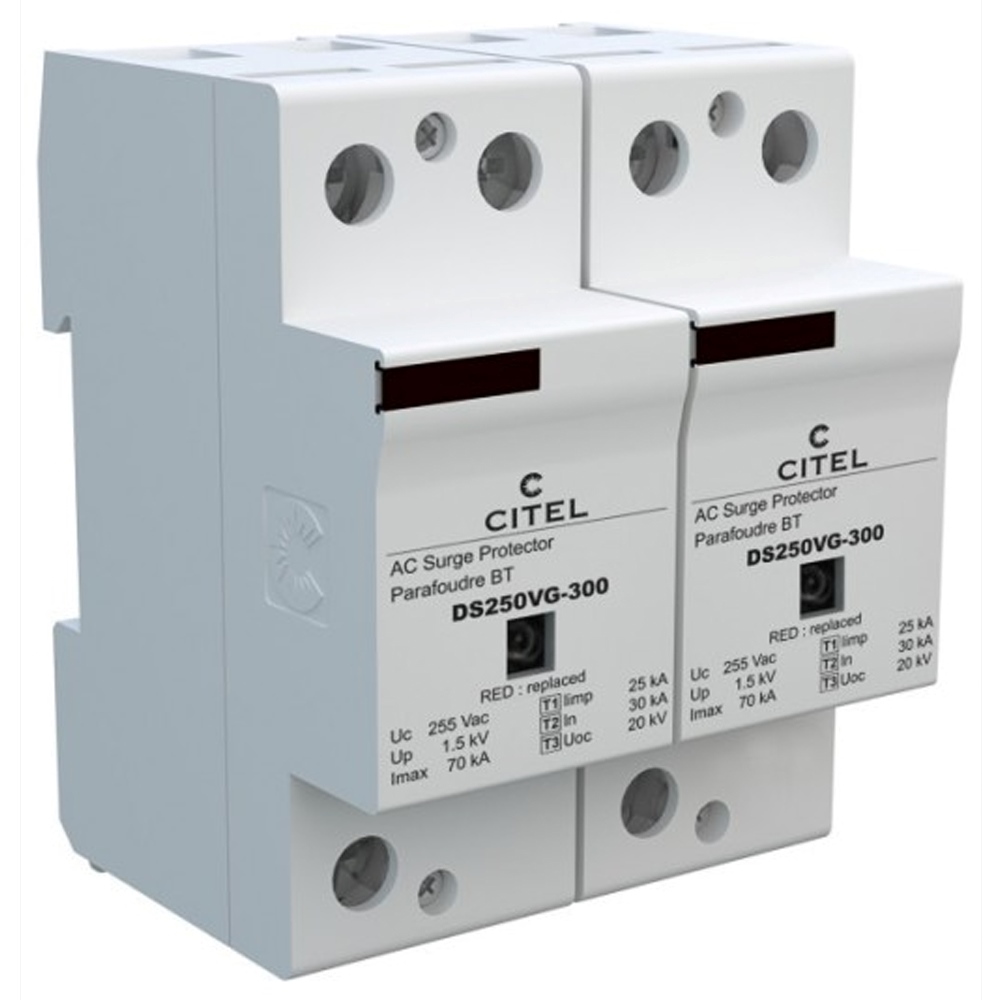

Citel DS252VG-300 : Chống sét lan truyền AC, 1 pha 2 cực (L+N), kiểu 1+2+3

• Bộ chống sét lan truyền đơn cực (L+N) Type 1+2+3
• Kiểu thiết bị : 1+2+3
• Hệ thống điện : 230V - 1 pha 2 cực (L+N)
• Mạng điện AC nối đất : TN
• Điện áp định mức (Un) : 230VAC
• Điện áp hoạt động tối đa (Uc) : 255VAC
• Tải dòng tối đa (IL): 100A
• Quá áp tạm thời 5 giây (TOV) - UT : 335VAC
• Quá áp ngắt kết nối 120mn (TOV) - UT : 440VAC
• Khả năng cắt dòng xung lan truyền định mức ( 8/20μs) - In : 30kA
• Khả năng cắt dòng xung tối đa (8/20μs) - Imax : 70kA/P
• Dòng cắt xung trực tiếp (10/350μs) - limp : 25kA
• Tổng dòng sét : 50kA
• Năng lượng mỗi cực : 156 kJ/ohm
• Mức bảo vệ tại @ In (8/20µs) : Up N/PE và L/PE : 1.5kV
• Điện áp dư tại @ 5 kA (8/20µs) - Up-5kA : 1.1kV
• Dòng ngắn mạch cho phép - Isccr : 50kA
• Công nghệ : Công nghệ VG ( MOV + GSG )
• Chế độ kết nối : Kiểu L/PE và N/PE
• Chế độ bảo vệ : Kiểu Đồng hướng / Lệch hướng
• Cấu hình : 2 Mô đun DS250VG-300
• Cầu chì kết hợp : loại gG - 315A hoặc SFD1-25-20S
• Báo lỗi tiếp đất : Kiểu " S " hoặc delayed
• Ngắt kết nối nhiệt : Bên trong
• Báo hiệu ngắt kết nối từ xa : Đầu ra trên tiếp điểm chuyển đổi
• Chỉ báo ngắt kết nối : 1 chỉ thị màu bên ngoài mô đun / cực
• Kết nối đến mạng điện : Siết ốc vít 6-35 mm²
• Chế độ an toàn : Ngắt kết nối khỏi nguồn điện AC
• Nhiệt độ hoạt động : -40 ~ 85ºC
• Cấp bảo vệ thiết bị : IP20
• Chất liệu vỏ thiết bị : Vỏ nhựa cao cấp, cách nhiệt ( Thermoplastic UL94-V0 )
• Lắp đặt : Lắp trên ray đối xứng 35mm ( Symmetrical rail EN60715 )
• Kích thước : 72 x 100.6 x 67 (mm)

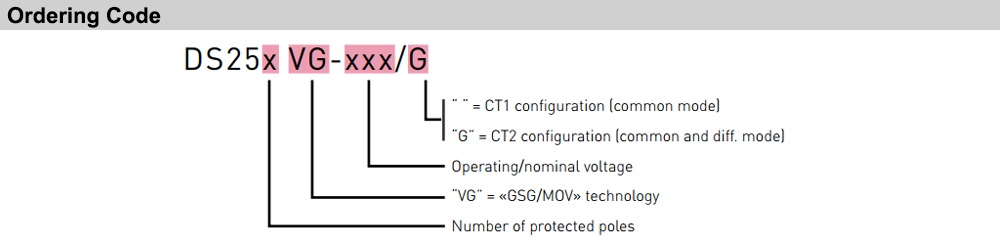

Cách tra mã Citel DS252VG-300

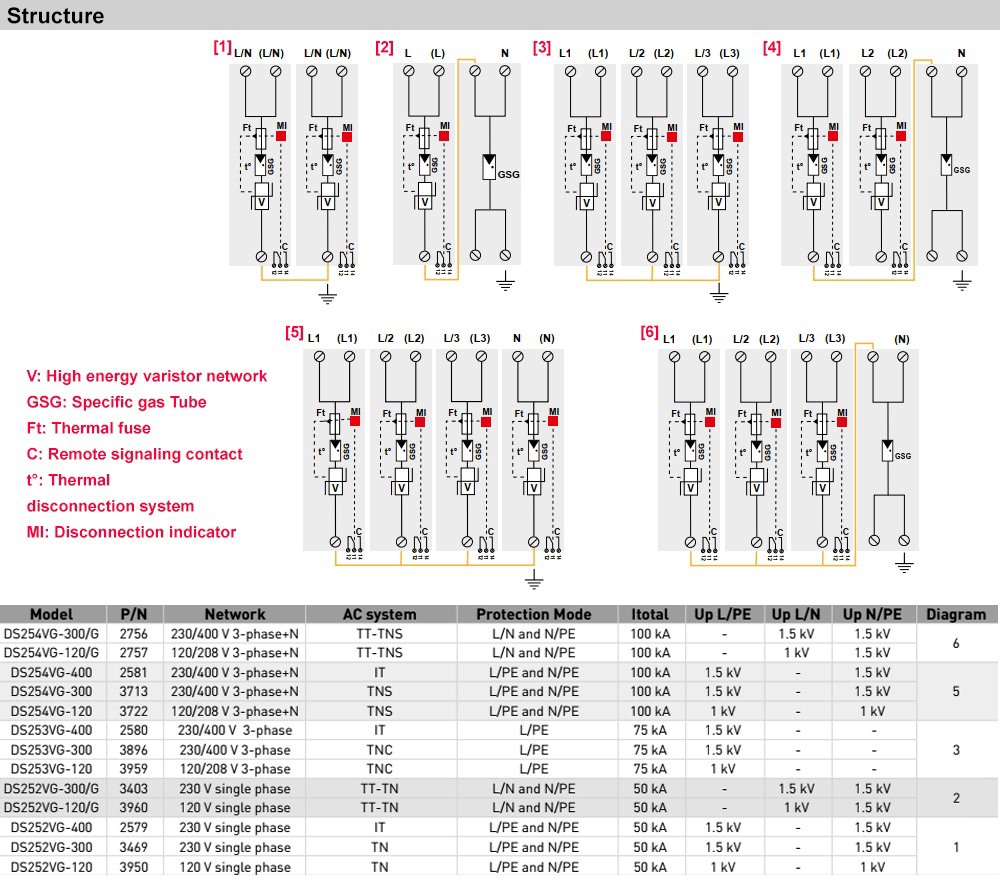

Cấu tạo Citel DS252VG-300

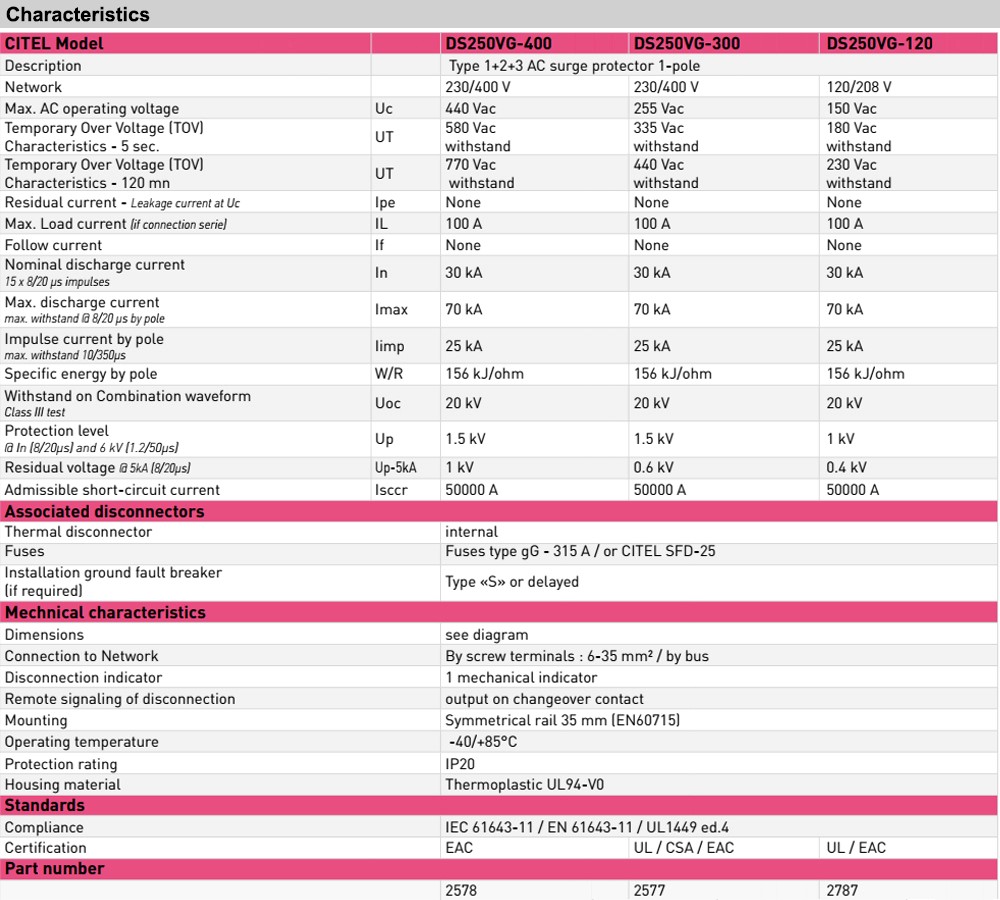

Thông số kỹ thuật Citel DS252VG-300

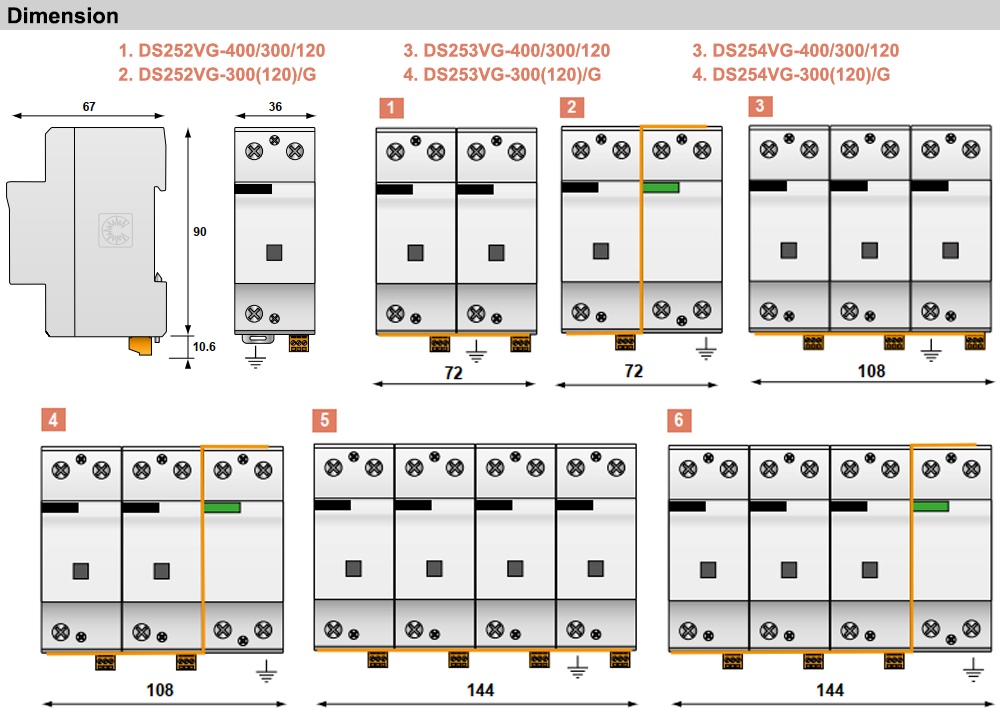

Kích thước Citel DS252VG-300

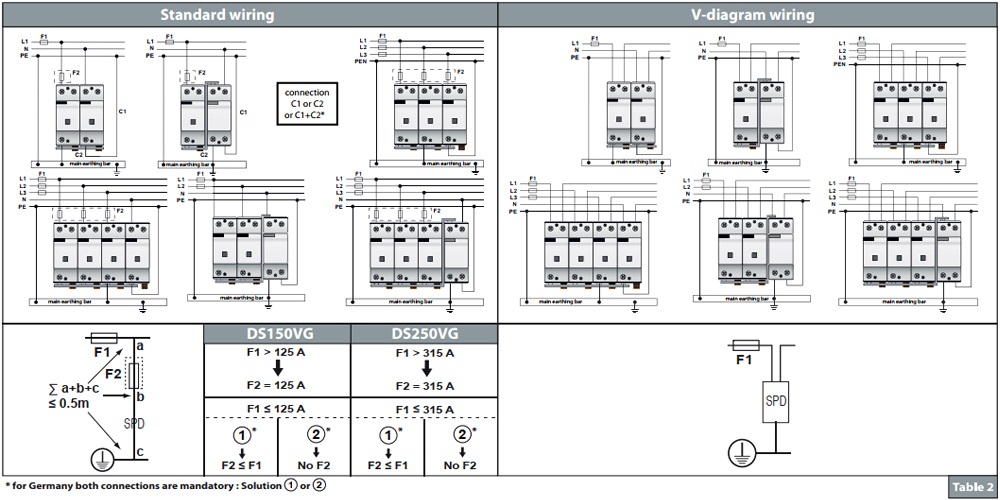

Cách đấu nối dây Citel DS252VG-300

Tải tài liệu kỹ thuật Citel DS252VG-300

Tải Catalogs Thiết bị chống sét CITEL
