Citel DS253VG-690 : Chống sét lan truyền AC, 3 pha 3 cực (3L), kiểu 1+2+3
Chống sét lan truyền AC - Citel DS253VG-690
( * part number : 3957 )
☼ Mô tả :
• Thiết bị triệt xung điện áp AC 1P (1 cực L hoặc N) kiểu 1+2
• Thiết kế nhỏ gọn, dạng mô đun, cấu tạo nguyên khối
• Sản xuất theo công nghệ Varistor (VG) cho hiệu suất cao
• Trang bị cầu chì nhiệt ngắt mạch bên trong để bảo vệ ngắn mạch
• Ngắt kết nối nội bộ với chỉ báo, và tín hiệu báo động từ xa
• Khả năng cắt sét cao và điện áp dư thấp
• Tối ưu hóa TOV ( sức chịu quá áp tạm thời )
• Phản ứng tốt trên hệ thống điện AC mà không có dòng rò
• Dòng xả cực lớn cho dây L/N của hệ thống điện
• Cấu hình 3 Mô đun DS250VG-690
• Lắp đặt trên thanh ray đối xứng, nối tiếp song song mạng điện
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng, chứng nhận EAC
• Tuân thủ EN 61643-11, IEC 61643-11, UL 1449 ed.5
• Thương hiệu Citel ( xuất xứ Pháp )
☼ Ứng dụng :
• Dùng lắp vào mạch linh kiện điện tử
• Dùng cắt sét, dẫn năng lượng sét xuống đất, giảm biên độ xung sét
• Ưu tiên lắp đặt đầu nguồn ở tủ điện chính, tủ điện trạm biến áp
• Giảm áp lực của sét đến nguồn điện và thiết bị điện trong gia đình
• Đảm bảo sự an toàn cho con người và tài sản, máy móc thiết bị ...
( * part number : 3957 )
☼ Mô tả :
• Thiết bị triệt xung điện áp AC 1P (1 cực L hoặc N) kiểu 1+2
• Thiết kế nhỏ gọn, dạng mô đun, cấu tạo nguyên khối
• Sản xuất theo công nghệ Varistor (VG) cho hiệu suất cao
• Trang bị cầu chì nhiệt ngắt mạch bên trong để bảo vệ ngắn mạch
• Ngắt kết nối nội bộ với chỉ báo, và tín hiệu báo động từ xa
• Khả năng cắt sét cao và điện áp dư thấp
• Tối ưu hóa TOV ( sức chịu quá áp tạm thời )
• Phản ứng tốt trên hệ thống điện AC mà không có dòng rò
• Dòng xả cực lớn cho dây L/N của hệ thống điện
• Cấu hình 3 Mô đun DS250VG-690
• Lắp đặt trên thanh ray đối xứng, nối tiếp song song mạng điện
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng, chứng nhận EAC
• Tuân thủ EN 61643-11, IEC 61643-11, UL 1449 ed.5
• Thương hiệu Citel ( xuất xứ Pháp )
☼ Ứng dụng :
• Dùng lắp vào mạch linh kiện điện tử
• Dùng cắt sét, dẫn năng lượng sét xuống đất, giảm biên độ xung sét
• Ưu tiên lắp đặt đầu nguồn ở tủ điện chính, tủ điện trạm biến áp
• Giảm áp lực của sét đến nguồn điện và thiết bị điện trong gia đình
• Đảm bảo sự an toàn cho con người và tài sản, máy móc thiết bị ...
Citel DS253VG-690 : Chống sét lan truyền AC, 3 pha 3 cực (3L), kiểu 1+2+3
Mô tả
Citel DS253VG-690
- Bộ chống sét lan truyền loại 1+2
- Kiểu thiết bị : 1+2+3
- Hệ thống điện : 400/690VAC - 3 pha 3 cực (3L)
- Mạng điện AC nối đất : TNC-IT
- Điện áp định mức (Un) : 690VAC
- Điện áp hoạt động tối đa (Uc) : 760VAC
- Tải dòng tối đa (IL): 100A
- Quá áp tạm thời 5 giây (TOV) - UT : 1050VAC
- Quá áp ngắt kết nối 120mn (TOV) - UT : 1350VAc
- Khả năng cắt dòng xung lan truyền định mức ( 8/20μs) - In : 30kA
- Khả năng cắt dòng xung tối đa (8/20μs) - Imax : 100kA/P
- Dòng cắt xung trực tiếp (10/350μs) - limp : 25kA
- Tổng dòng sét : 75kA
- Năng lượng mỗi cực : 156 kJ/ohm
- Mức bảo vệ tại @ In (8/20µs) : Up L/PE 4.kV
- Điện áp dư tại @ 5 kA (8/20µs) - Up-5kA : 2.6kV
- Dòng ngắn mạch cho phép - Isccr : 50kA
- Công nghệ : Công nghệ VG ( MOV + GSG )
- Chế độ kết nối : Kiểu L/PE
- Chế độ bảo vệ : Kiểu Đồng hướng / Lệch hướng
- Cấu hình : 3 Mô đun DS250VG-690
- Cầu chì kết hợp : loại gG - 315A hoặc SFD1-25-30S
- Báo lỗi tiếp đất : Kiểu " S " hoặc delayed
- Ngắt kết nối nhiệt : Bên trong
- Báo hiệu ngắt kết nối từ xa : Đầu ra trên tiếp điểm chuyển đổi
- Chỉ báo ngắt kết nối : 1 chỉ thị màu bên ngoài mô đun / cực
- Kết nối đến mạng điện : Siết ốc vít 6-35 mm²
- Chế độ an toàn : Ngắt kết nối khỏi nguồn điện AC
- Nhiệt độ hoạt động : -40 ~ 85ºC
- Cấp bảo vệ thiết bị : IP20
- Chất liệu vỏ thiết bị : Vỏ nhựa cao cấp, cách nhiệt ( Thermoplastic UL94-V0 )
- Lắp đặt : Lắp trên ray đối xứng 35mm ( Symmetrical rail EN60715 )
- Kích thước : 270 x 99 x 67 (mm)

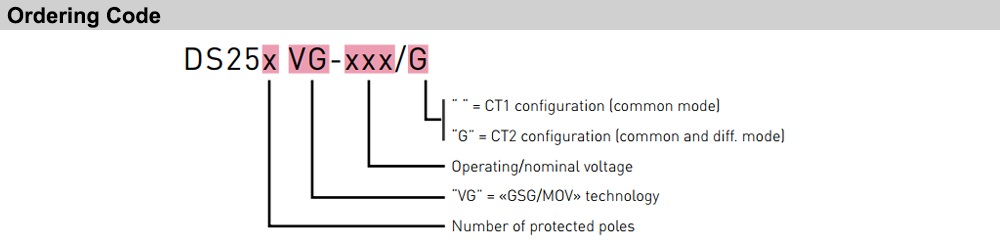

Cách tra mã Citel DS253VG-690
Cấu tạo Citel DS253VG-690

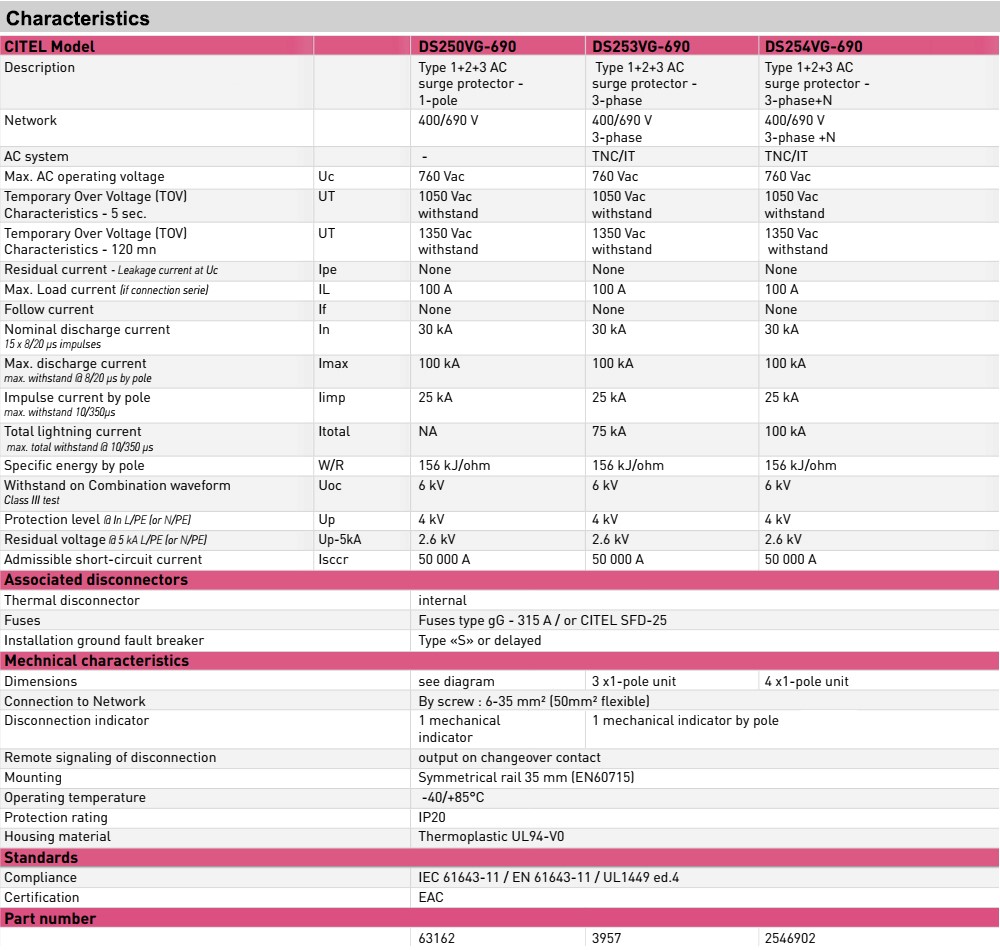

Thông số kỹ thuật Citel DS253VG-690

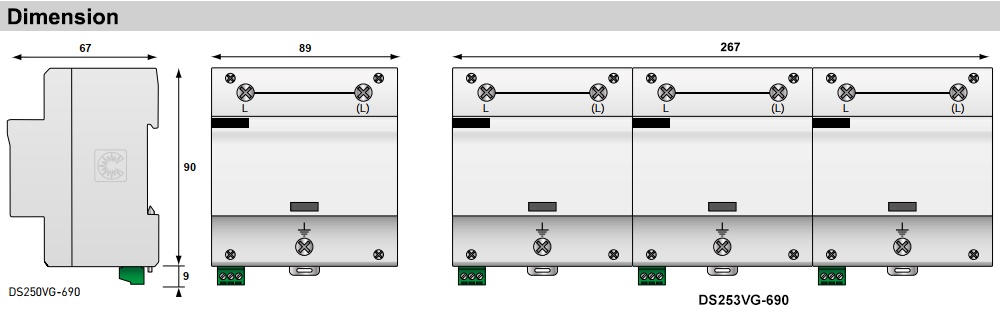

Kích thước Citel DS253VG-690

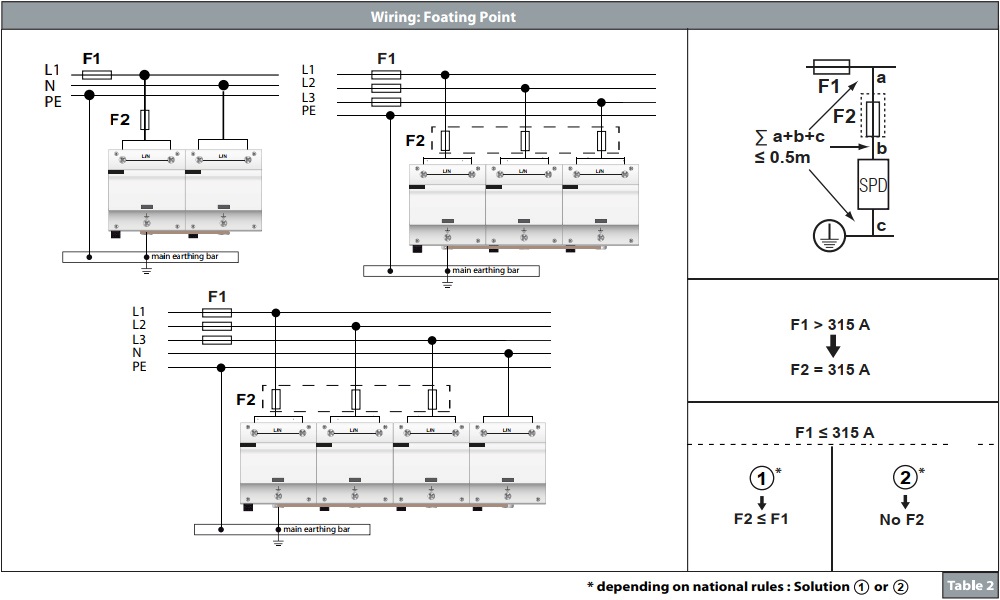

Cách đấu nối dây Citel DS253VG-690
Tải tài liệu kỹ thuật Citel DS253VG-690
Tải Catalogs Thiết bị chống sét CITEL
