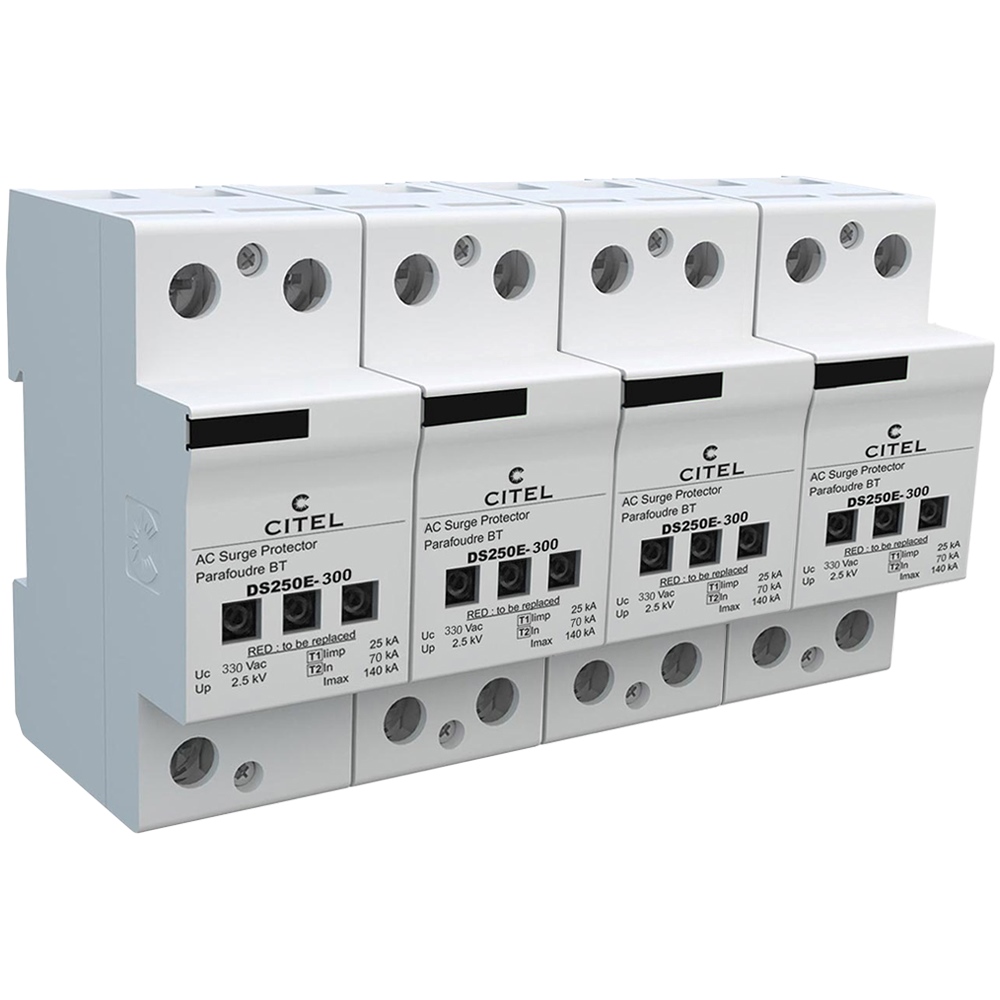

Citel DS254E-300 : Chống sét lan truyền AC, 3 pha 4 cực (3L+N), kiểu 1+2

In
Chống sét lan truyền AC - Citel DS254E-300
( * part number : 3371 )
☼ Mô tả :
• Thiết bị triệt xung điện áp AC 1P (1 cực L hoặc N) kiểu 1+2
• Thiết kế nhỏ gọn, dạng mô đun, cấu tạo nguyên khối
• Sản xuất theo công nghệ Varistor (VG) kết hợp GSG, hiệu suất cao
• Trang bị cầu chì nhiệt ngắt mạch bên trong để bảo vệ ngắn mạch
• Ngắt kết nối nội bộ với chỉ báo, và tín hiệu báo động từ xa
• Khả năng cắt sét cao và điện áp dư thấp
• Tối ưu hóa TOV ( sức chịu quá áp tạm thời )
• Phản ứng tốt trên hệ thống điện AC mà không có dòng rò
• Dòng xả cực lớn cho dây L/N của hệ thống điện
• Cấu hình 4 Mô đun DS250E-300
• Lắp đặt trên thanh ray đối xứng, nối song song mạng điện
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng, chứng nhận EAC
• Tuân thủ EN 61643-11, IEC 61643-11, UL 1449 ed.5
• Thương hiệu Citel ( xuất xứ Pháp )
☼ Ứng dụng :
• Dùng lắp cho tủ điện ngoài trời, nơi có kim thu sét, đi dây nổi ...
• Dùng cắt sét, dẫn năng lượng sét xuống đất, giảm biên độ xung sét
• Dùng cho tủ điện phân phối tổng, lưới điện TT-TN
• Giảm áp lực của sét đến nguồn điện và thiết bị điện trong gia đình
• Đảm bảo sự an toàn cho con người và tài sản, máy móc thiết bị ...
Citel DS254E-300 : Chống sét lan truyền AC, 3 pha 4 cực (3L+N), kiểu 1+2Citel DS254E-300 : Chống sét lan truyền AC, 3 pha 4 cực (3L+N), kiểu 1+2
Giá bán 25,357,000 ₫
CITEL
Mô tả Citel DS254E-300
  • Bộ chống sét lan truyền 3 pha loại 1 + 2
  • Kiểu thiết bị : 1+2
  • Hệ thống điện : 230/400 VAC - 3 pha 4 cực (3L+N)
  • Mạng điện AC nối đất : TNS
  • Điện áp định mức (Un) : 230VAC
  • Điện áp hoạt động tối đa (Uc) : 330VAC
  • Tải dòng tối đa (IL): 100A
  • Quá áp tạm thời 5 giây (TOV) - UT : 330VAC
  • Quá áp ngắt kết nối 120mn (TOV) - UT : 580VAC
  • Dòng rò nối đất (Ipe) : < 3mA
  • Khả năng cắt dòng xung lan truyền định mức ( 8/20μs) - In : 50kA
  • Khả năng cắt dòng xung tối đa (8/20μs) - Imax : 140kA/P
  • Dòng cắt xung trực tiếp (10/350μs) - limp : 25kA
  • Tổng dòng sét : 100kA
  • Năng lượng mỗi cực : 156 kJ/ohm
  • Mức bảo vệ tại @ In (8/20µs) : Up L/PE và N/PE : 2.5kV
  • Dòng ngắn mạch cho phép - Isccr : 50kA
  • Công nghệ : Công nghệ MOV
  • Chế độ kết nối : Kiểu L/PE và N/PE
  • Chế độ bảo vệ : Kiểu Đồng hướng và lệch hướng
  • Cấu hình : 4 Mô đun DS250E-300
  • Cầu chì kết hợp : loại gG - 315A hoặc SFD1-25-40S
  • Báo lỗi tiếp đất : Kiểu " S " hoặc delayed
  • Ngắt kết nối nhiệt : Bên trong
  • Báo hiệu ngắt kết nối từ xa : Đầu ra trên tiếp điểm chuyển đổi
  • Chỉ báo ngắt kết nối : 3 chỉ báo cơ khí theo cực
  • Kết nối đến mạng điện : Siết ốc vít 6-35 mm²
  • Chế độ an toàn : Ngắt kết nối khỏi nguồn điện AC
  • Nhiệt độ hoạt động : -40 ~ 85ºC
  • Cấp bảo vệ thiết bị : IP20
  • Chất liệu vỏ thiết bị : Vỏ nhựa cao cấp, cách nhiệt ( Thermoplastic UL94-V0 )
  • Lắp đặt : Lắp trên ray đối xứng 35mm ( Symmetrical rail EN60715 )
  • Kích thước : 144 x 100.6 x 67 (mm)

Cách tra mã Citel DS254E-300

Cách tra mã Citel DS254E-300

Cấu tạo Citel DS254E-300

Cấu tạo Citel DS254E-300

Thông số kỹ thuật Citel DS254E-300

Thông số kỹ thuật Citel DS254E-300

Kích thước Citel DS254E-300

Kích thước Citel DS254E-300

Cách đấu nối dây Citel DS254E-300

Cách đấu nối dây Citel DS254E-300

Tải tài liệu kỹ thuật Citel DS254E-300

Tải Catalogs Thiết bị chống sét CITEL
