Citel DS500E-400 : Chống sét lan truyền AC, đơn cực ( L /N ), kiểu 1+2

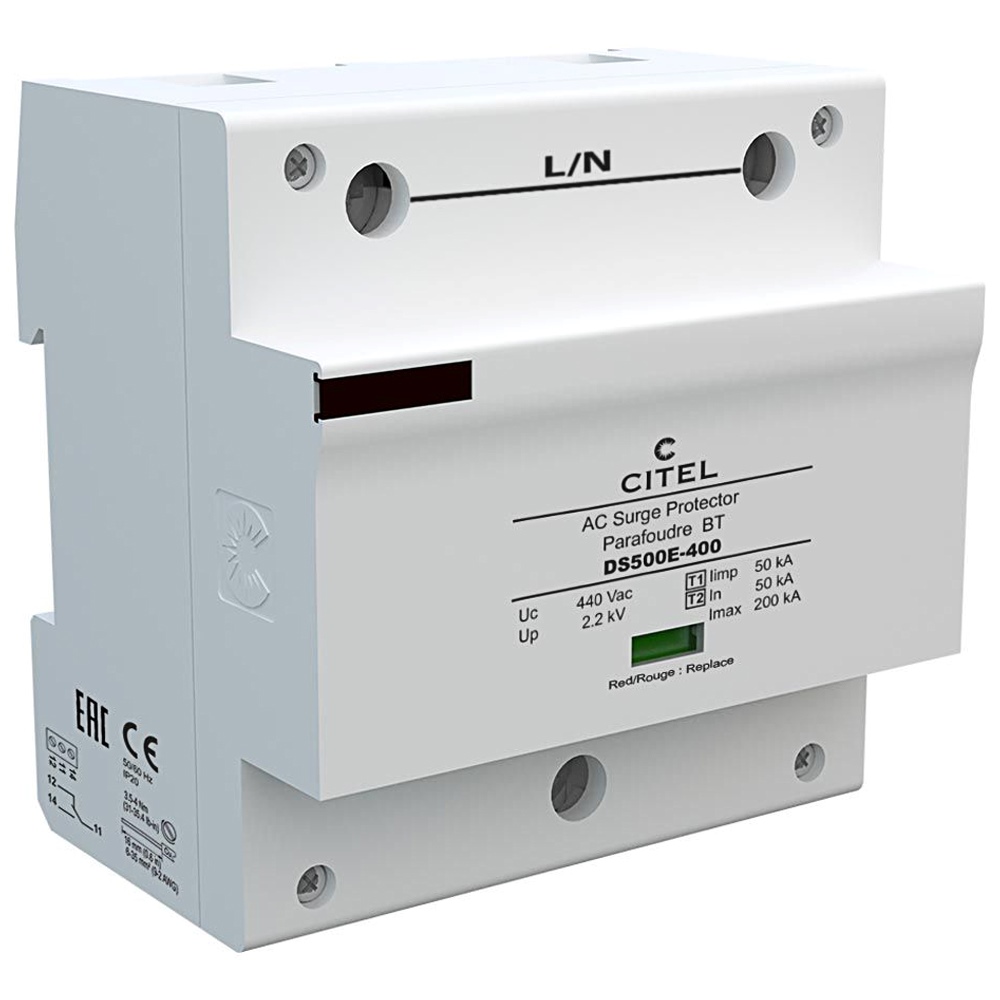

Chống sét lan truyền AC - Citel DS500E-400
( * part number : 3964 )
☼ Mô tả :
• Thiết bị triệt xung điện áp AC 1P (1 cực L hoặc N) kiểu 1+2
• Thiết kế nhỏ gọn, dạng mô đun, cấu tạo nguyên khối
• Sản xuất theo công nghệ Varistor (VG) cho hiệu suất cao
• Trang bị cầu chì nhiệt ngắt mạch bên trong để bảo vệ ngắn mạch
• Ngắt kết nối nội bộ với chỉ báo, và tín hiệu báo động từ xa
• Khả năng cắt sét cao và điện áp dư thấp
• Phản ứng tốt trên hệ thống điện AC mà không có dòng rò
• Dòng xả cực lớn cho dây L/N của hệ thống điện
• Cấu hình 1 mô đun nguyên khối đơn cực
• Lắp đặt trên thanh ray đối xứng, nối tiếp song song mạng điện
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng, chứng nhận EAC
• Tuân thủ EN 61643-11, IEC 61643-11
• Thương hiệu Citel ( xuất xứ Pháp )
☼ Ứng dụng :
• Dùng lắp vào mạch linh kiện điện tử
• Dùng cắt sét, dẫn năng lượng sét xuống đất, giảm biên độ xung sét
• Ưu tiên lắp đặt đầu nguồn ở tủ điện chính, tủ điện trạm biến áp
• Giảm áp lực của sét đến nguồn điện và thiết bị điện trong gia đình
• Đảm bảo sự an toàn cho con người và tài sản, máy móc thiết bị ...
( * part number : 3964 )
☼ Mô tả :
• Thiết bị triệt xung điện áp AC 1P (1 cực L hoặc N) kiểu 1+2
• Thiết kế nhỏ gọn, dạng mô đun, cấu tạo nguyên khối
• Sản xuất theo công nghệ Varistor (VG) cho hiệu suất cao
• Trang bị cầu chì nhiệt ngắt mạch bên trong để bảo vệ ngắn mạch
• Ngắt kết nối nội bộ với chỉ báo, và tín hiệu báo động từ xa
• Khả năng cắt sét cao và điện áp dư thấp
• Phản ứng tốt trên hệ thống điện AC mà không có dòng rò
• Dòng xả cực lớn cho dây L/N của hệ thống điện
• Cấu hình 1 mô đun nguyên khối đơn cực
• Lắp đặt trên thanh ray đối xứng, nối tiếp song song mạng điện
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng, chứng nhận EAC
• Tuân thủ EN 61643-11, IEC 61643-11
• Thương hiệu Citel ( xuất xứ Pháp )
☼ Ứng dụng :
• Dùng lắp vào mạch linh kiện điện tử
• Dùng cắt sét, dẫn năng lượng sét xuống đất, giảm biên độ xung sét
• Ưu tiên lắp đặt đầu nguồn ở tủ điện chính, tủ điện trạm biến áp
• Giảm áp lực của sét đến nguồn điện và thiết bị điện trong gia đình
• Đảm bảo sự an toàn cho con người và tài sản, máy móc thiết bị ...
Citel DS500E-400 : Chống sét lan truyền AC, đơn cực ( L /N ), kiểu 1+2
Mô tả
Citel DS500E-400
- Bộ chống sét lan truyền AC đơn cực loại 1+2
- Kiểu thiết bị : 1+2
- Hệ thống điện : 230/400 VAC - đơn cực ( L /N )
- Điện áp định mức (Un) : 230VAC
- Điện áp hoạt động tối đa (Uc) : 440VAC
- Tải dòng tối đa (IL): 100A
- Quá áp tạm thời 5 giây (TOV) - UT : 580VAC
- Quá áp ngắt kết nối 120mn (TOV) - UT : 770VAC
- Dòng rò nối đất (Ipe) : < 3mA
- Khả năng cắt dòng xung lan truyền định mức ( 8/20μs) - In : 50kA
- Khả năng cắt dòng xung tối đa (8/20μs) - Imax : 200kA
- Dòng cắt xung trực tiếp (10/350μs) - limp : 50kA
- Năng lượng mỗi cực : 625 kJ/ohm
- Mức bảo vệ tại @ In (8/20µs) : 2.2kV
- Điện áp dư tại @ 5 kA (8/20µs) - Up-5kA : 1.3kV
- Dòng ngắn mạch cho phép - Isccr : 50kA
- Công nghệ : Công nghệ MOV
- Chế độ kết nối : Kiểu L/N và N/PE
- Cấu hình : Mô đun nguyên khối 1 cực
- Cầu chì kết hợp : loại gG - 500A
- Báo lỗi tiếp đất : Kiểu " S " hoặc delayed
- Ngắt kết nối nhiệt : Bên trong
- Báo hiệu ngắt kết nối từ xa : Tiếp điểm kết nối bên ngoài
- Chỉ báo ngắt kết nối : 1 chỉ thị màu bên ngoài mô đun
- Kết nối đến mạng điện : Siết ốc vít 6-35 mm²
- Chế độ an toàn : Ngắt kết nối khỏi nguồn điện AC
- Nhiệt độ hoạt động : -40 ~ 85ºC
- Cấp bảo vệ thiết bị : IP20
- Chất liệu vỏ thiết bị : Vỏ nhựa cao cấp, cách nhiệt ( Thermoplastic UL94-V0 )
- Lắp đặt : Lắp trên ray 35mm ( DIN rail EN60715 )
- Kích thước : 89 x 99 x 67 (mm)
Cách tra mã Citel DS500E-400
Cấu tạo Citel DS500E-400
Thông số kỹ thuật Citel DS500E-400
Kích thước Citel DS500E-400
Cách đấu nối dây Citel DS500E-400
Tải tài liệu kỹ thuật Citel DS500E-400
Tải Catalogs Thiết bị chống sét CITEL
