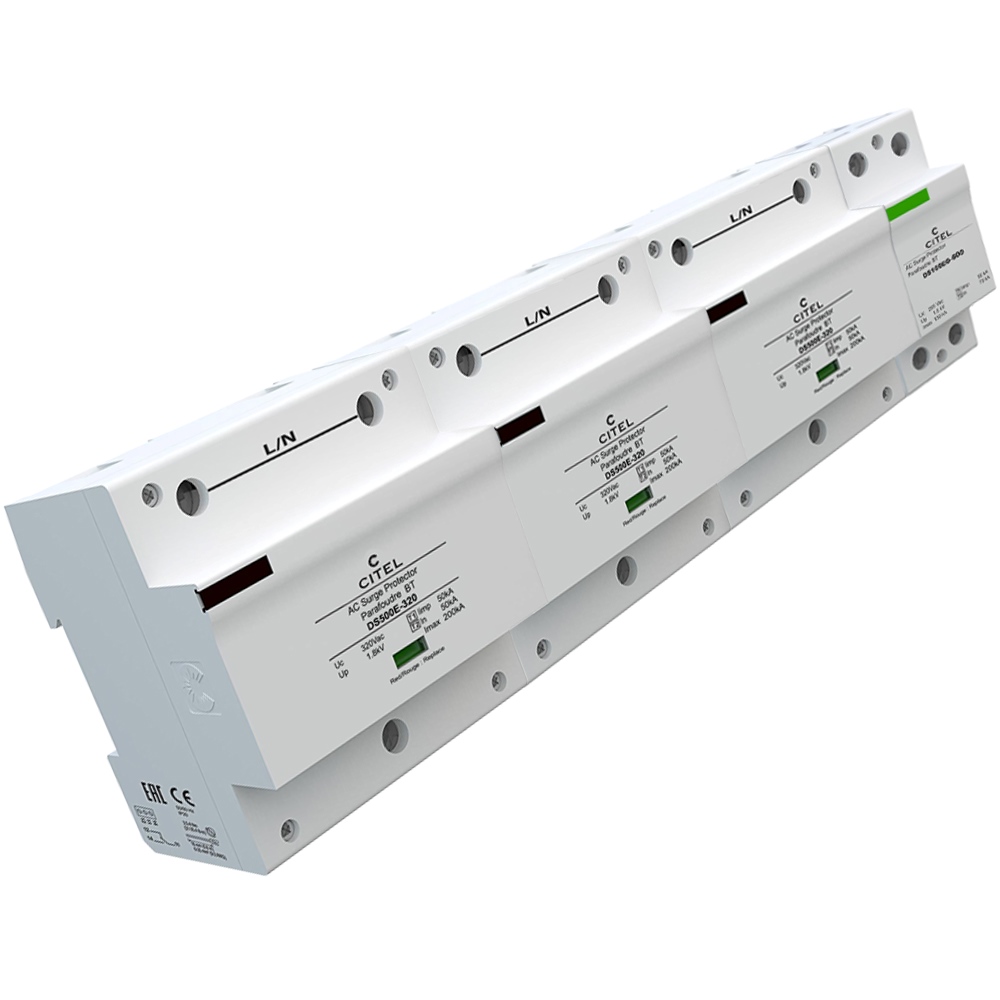

Citel DS504E-320/G : Chống sét lan truyền AC, 3 pha 4 cực (3L+N), kiểu 1+2

• Bộ chống sét lan truyền AC đa cực loại 1+2
• Kiểu thiết bị : 1+2
• Hệ thống điện : 230/400 VAC - 3 pha 4 cực (3L+N)
• Mạng điện AC nối đất : TT-TNS
• Điện áp định mức (Un) : 230VAC
• Điện áp hoạt động tối đa (Uc) : 320VAC
• Tải dòng tối đa (IL): 100A
• Quá áp tạm thời 5 giây (TOV) - UT : 335VAC
• Quá áp ngắt kết nối 120mn (TOV) - UT : 440VAC
• Dòng rò nối đất (Ipe) : < 3mA
• Khả năng cắt dòng xung lan truyền định mức ( 8/20μs) - In : 50kA
• Khả năng cắt dòng xung tối đa (8/20μs) - Imax : 200kA/P
• Dòng cắt xung trực tiếp (10/350μs) - limp : 50kA
• Tổng dòng sét : 100kA
• Năng lượng mỗi cực : 156 kJ/ohm
• Mức bảo vệ tại @ In (8/20µs) : Up L/N 1.8kV - Up N/PE 1.5kV
• Điện áp dư tại @ 5 kA (8/20µs) - Up-5kA : Up 5-kA 1.2kV
• Dòng ngắn mạch cho phép - Isccr : 50kA
• Công nghệ : Công nghệ MOV và GSG
• Chế độ kết nối : Kiểu L/N và N/PE
• Chế độ bảo vệ : Kiểu Đồng hướng / Lệch hướng
• Cấu hình : 3 Mô đun DS500E-320 + DS1000G-600
• Cầu chì kết hợp : loại gG - 500A
• Báo lỗi tiếp đất : Kiểu " S " hoặc delayed
• Ngắt kết nối nhiệt : Bên trong
• Báo hiệu ngắt kết nối từ xa : Tiếp điểm kết nối bên ngoài
• Chỉ báo ngắt kết nối : 1 chỉ thị màu bên ngoài mô đun / cực
• Kết nối đến mạng điện : Siết ốc vít 6-35 mm²
• Chế độ an toàn : Ngắt kết nối khỏi nguồn điện AC
• Nhiệt độ hoạt động : -40 ~ 85ºC
• Cấp bảo vệ thiết bị : IP20
• Chất liệu vỏ thiết bị : Vỏ nhựa cao cấp, cách nhiệt ( Thermoplastic UL94-V0 )
• Lắp đặt : Lắp trên ray đối xứng 35mm ( DIN rail EN60715 )
• Kích thước : 303 x 99 x 67 (mm)
