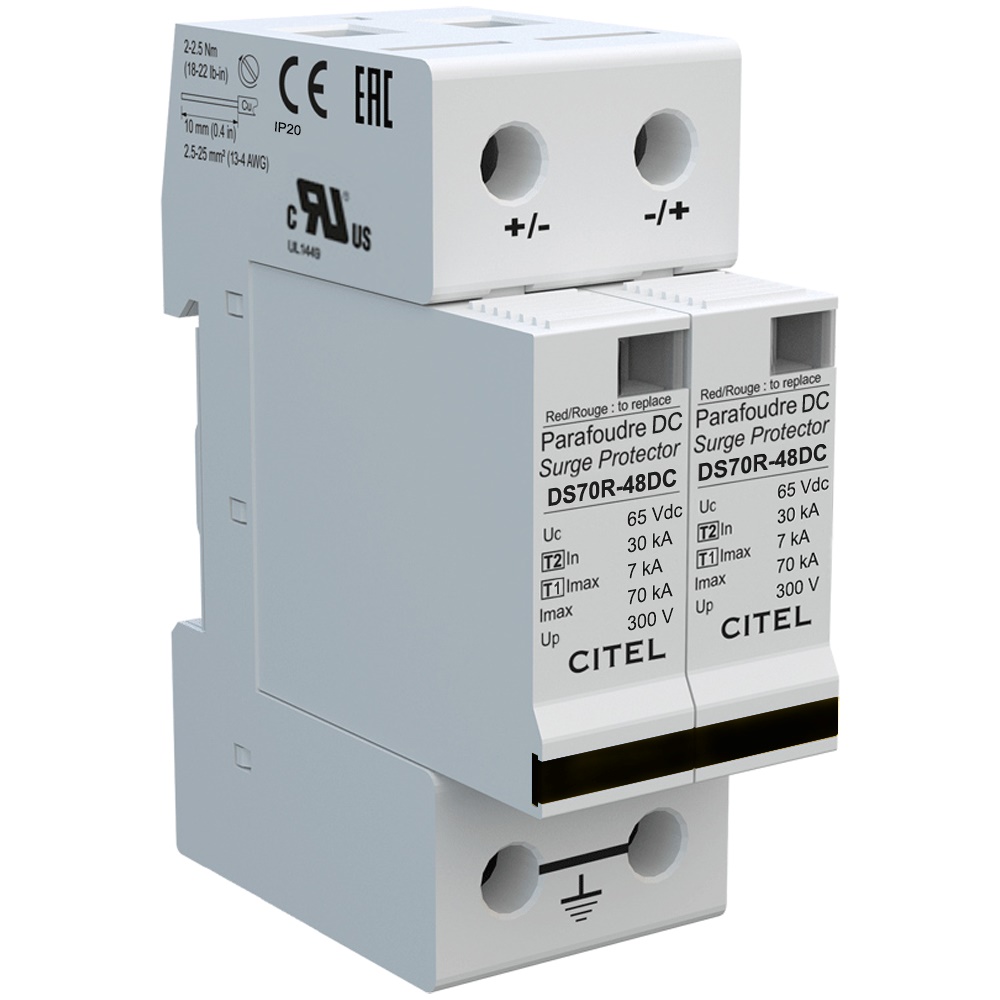

Chống sét lan truyền DC - Citel DS72R-48DC
( * part number : 492101 )
☼ Mô tả :
• Thiết kế nguyên khối, nhỏ gọn, dễ dàng lắp ráp
• Triệt xung điện áp cho đường 48V DC kiểu 1+2
• Công nghệ Varistor năng lượng cao và cầu chì nhiệt ngắt mạch
• Dòng cắt xung (8/20µs) In 30kA/p, Imax 70kA/p
• Dòng cắt xung trực tiếp (10/350µs) Iimp 7kA/p
• Dòng hoạt động <0,1mA, không dòng phóng theo
• Hướng bảo vệ CM, cấp bảo vệ Up 0,3kV
• Chỉ báo tình trạng hoạt động từ xa, tiếp điểm kết nối bên ngoài
• Lắp đặt trên thanh ray, nối song song mạng điện
• Mô đun có thể tháo lắp - thay thế - sửa chữa chữa dễ dàng
• Có cửa sổ báo hiệu tình trạng hoạt động trên mỗi mô đun
( Nếu chuyển sang màu đỏ thì sản phẩm cần thay thế )
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng, chứng nhận EAC
• Tuân thủ IEC 61643-11 / EN 61643-11 / UL1449 ed.5
• Thương hiệu Citel ( xuất xứ Pháp )
☼ Ứng dụng :
• Triệt xung điện áp 70kA cho đường nguồn 48Vdc
• Dùng chống sét cho hệ thống nguồn DC ở các trạm viễn thông và ăng ten ngoài trời
( * part number : 492101 )
☼ Mô tả :
• Thiết kế nguyên khối, nhỏ gọn, dễ dàng lắp ráp
• Triệt xung điện áp cho đường 48V DC kiểu 1+2
• Công nghệ Varistor năng lượng cao và cầu chì nhiệt ngắt mạch
• Dòng cắt xung (8/20µs) In 30kA/p, Imax 70kA/p
• Dòng cắt xung trực tiếp (10/350µs) Iimp 7kA/p
• Dòng hoạt động <0,1mA, không dòng phóng theo
• Hướng bảo vệ CM, cấp bảo vệ Up 0,3kV
• Chỉ báo tình trạng hoạt động từ xa, tiếp điểm kết nối bên ngoài
• Lắp đặt trên thanh ray, nối song song mạng điện
• Mô đun có thể tháo lắp - thay thế - sửa chữa chữa dễ dàng
• Có cửa sổ báo hiệu tình trạng hoạt động trên mỗi mô đun
( Nếu chuyển sang màu đỏ thì sản phẩm cần thay thế )
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng, chứng nhận EAC
• Tuân thủ IEC 61643-11 / EN 61643-11 / UL1449 ed.5
• Thương hiệu Citel ( xuất xứ Pháp )
☼ Ứng dụng :
• Triệt xung điện áp 70kA cho đường nguồn 48Vdc
• Dùng chống sét cho hệ thống nguồn DC ở các trạm viễn thông và ăng ten ngoài trời
Citel DS72R-48DC : Chống sét lan truyền DC, 2P (+/-), kiểu 1+2
Mô tả
Citel DS72R-48DC
- Bộ chống sét lan truyền 2 cực 48 VDC
- Kiểu thiết bị : 1+2
- Hệ thống điện : 48VDC - 2P (+/-)
- Điện áp định mức (Un) : 48VDC
- Điện áp hoạt động tối đa (Uc) : 65VDC
- Dòng rò nối đất (Ipe) : < 0.1mA
- Khả năng cắt dòng xung lan truyền định mức ( 8/20μs) - In : 30kA
- Khả năng cắt dòng xung tối đa (8/20μs) - Imax : 70kA/P
- Dòng cắt xung trực tiếp (10/350μs) - limp : 7kA/P
- Tổng dòng sét : Tổng dòng xả 140kA Tổng dòng sét
- Mức bảo vệ tại @ In (8/20µs) : Up 0.3kV
- Công nghệ : Công nghệ MOV
- Chế độ kết nối : Kiểu +/-/PE ( +/G hoặc -/G )
- Chế độ bảo vệ : Kiểu Đồng hướng và lệch hướng
- Cấu hình : Đế và 2 Mô đun DS70R-48DC
- Cầu chì kết hợp : loại gG - 100A
- Ngắt kết nối nhiệt : Bên trong
- Báo hiệu ngắt kết nối từ xa : đầu ra trên tiếp điểm chuyển đổi
- Kết nối đến mạng điện : Siết ốc vít 4~25 mm²
- Chế độ an toàn : Ngắt kết nối khỏi nguồn điện DC
- Nhiệt độ hoạt động : -40 ~ 85ºC
- Cấp bảo vệ thiết bị : IP20
- Chất liệu vỏ thiết bị : Vỏ nhựa cao cấp, cách nhiệt ( Thermoplastic UL94-V0 )
- Lắp đặt : Lắp trên ray đối xứng 35mm ( Symmetrical rail EN60715 )
- Kích thước : 36 x 90 x 67 (mm)
- Trọng lượng : 0.204 Kg

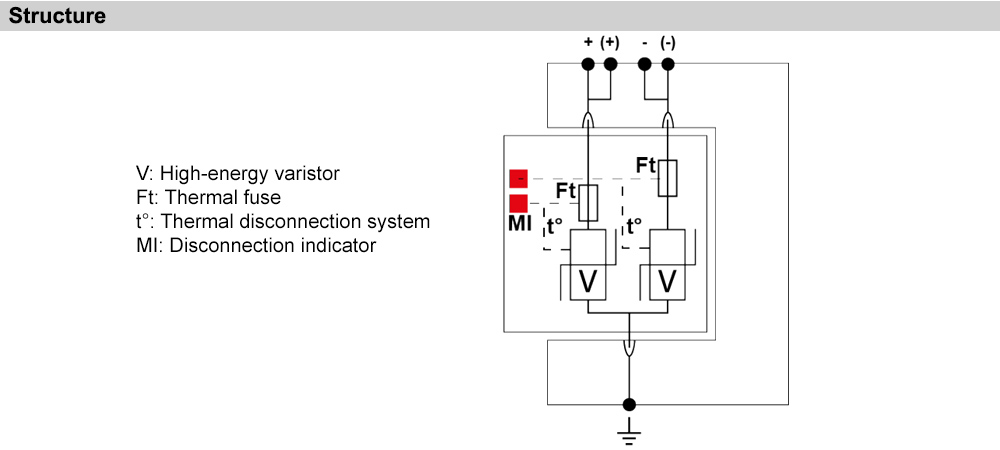

Cấu tạo Citel DS72R-48DC

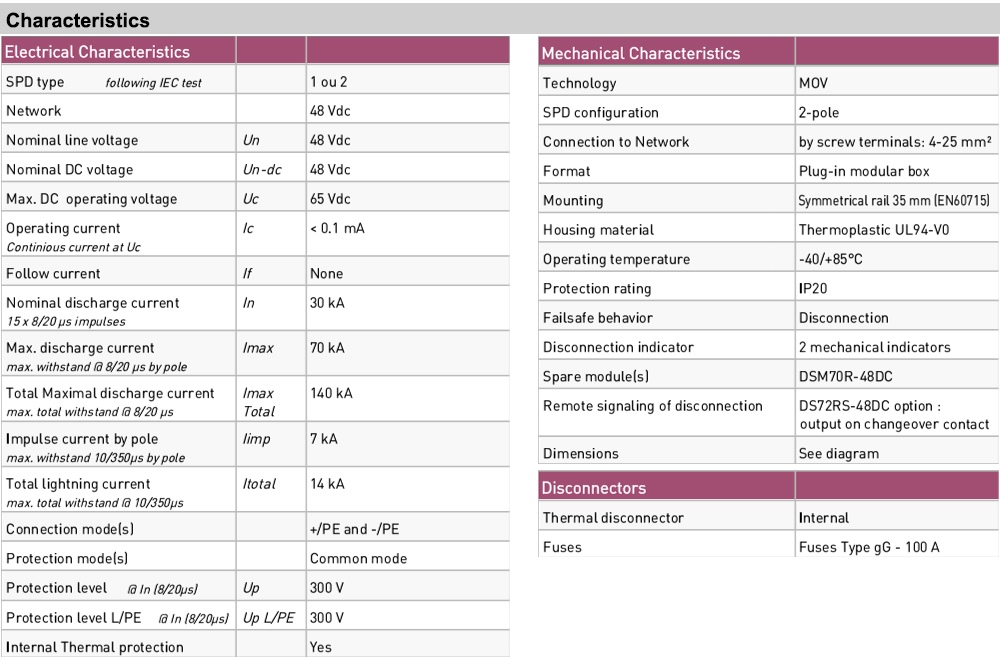

Thông số kỹ thuật Citel DS72R-48DC

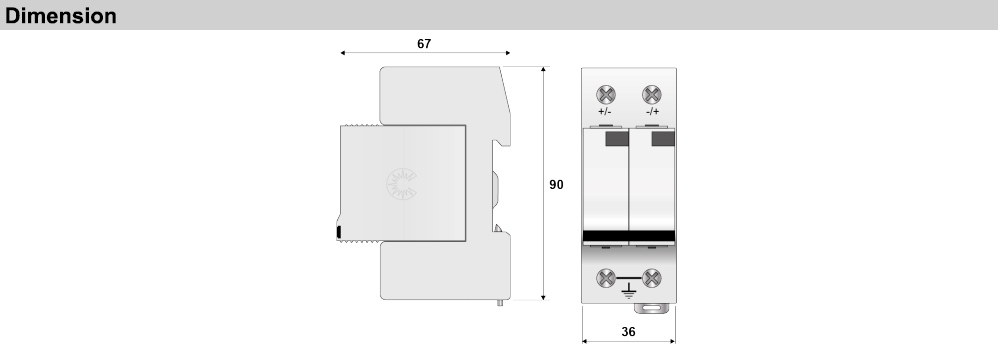

Kích thước Citel DS72R-48DC
Kết nối thiết bị Citel DS72R-48DC

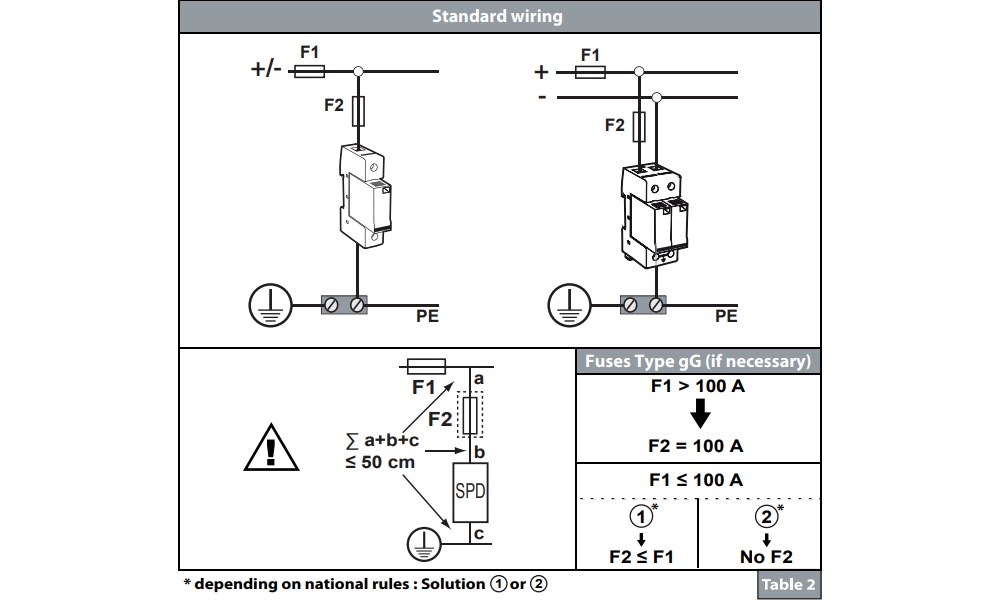

Cách đấu nối dây Citel DS72R-48DC
Tải tài liệu kỹ thuật Citel DS72R-48DC
Tải Catalogs Thiết bị chống sét CITEL
