Citel DS74R-230/G : Chống sét lan truyền AC, 3 pha 4 cực (3L+N), kiểu 2

In

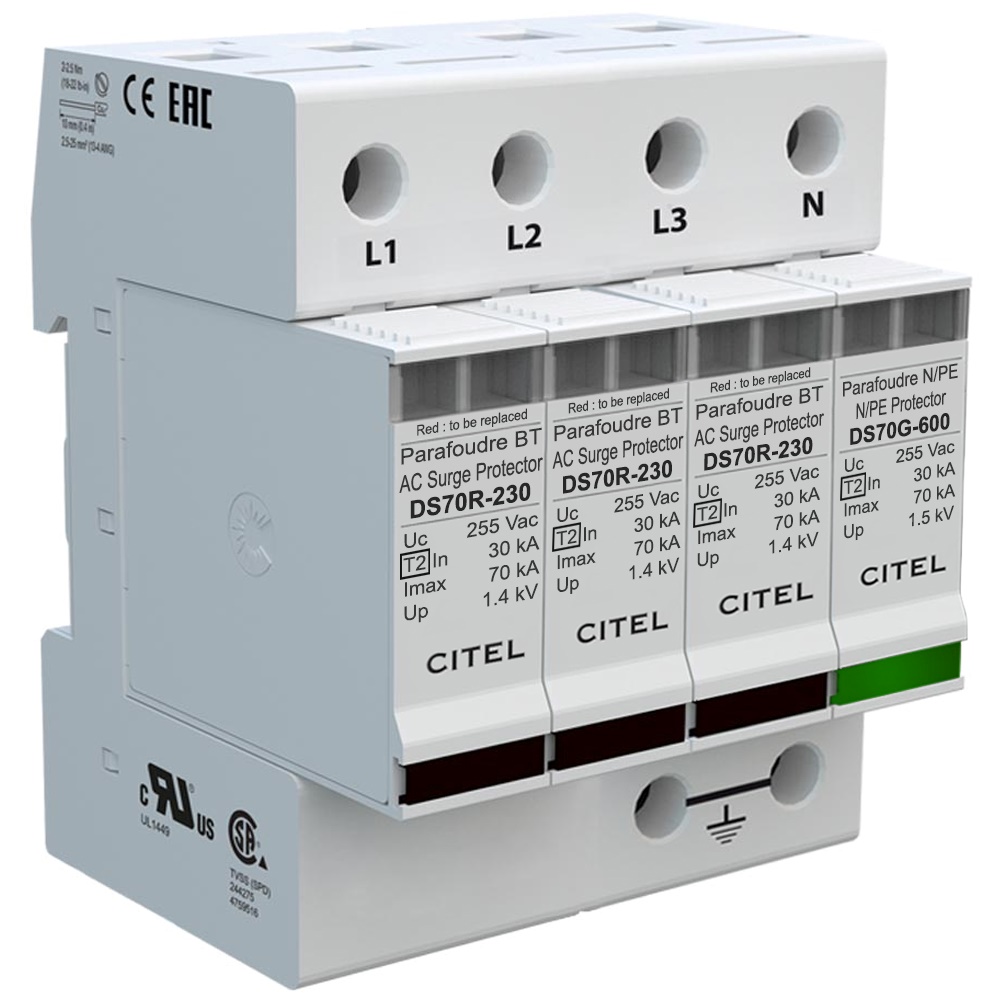

Chống sét lan truyền AC - Citel DS74R-230/G
( * part number : 491512 )
☼ Mô tả :
• Thiết kế nguyên khối, nhỏ gọn, mô đun có thế cắm hoặc tháo rời
• Trạng thái báo hiệu từ xa tùy chọn
• Chỉ báo tình trạng hoạt động của thiết bị
• Cấu hình : 3 Mô đun DS70R-230 + DS70G-600
• Lắp trên thanh ray đối xứng, nối song song mạng điện
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng,
• Chứng nhận UL / CSA / EAC
• Tuân thủ EN 61643-11, IEC 61643-11, UL 1449 ed.5
• Thương hiệu Citel ( xuất xứ Pháp )
☼ Ứng dụng :
• Phù hợp lắp trong các tủ điện nhánh của hệ thống điện công nghiệp
• Bảo vệ thiết bị điện khỏi hư hỏng do sét hoặc quá áp công nghiệp
Citel DS74R-230/G : Chống sét lan truyền AC, 3 pha 4 cực (3L+N), kiểu 2Citel DS74R-230/G : Chống sét lan truyền AC, 3 pha 4 cực (3L+N), kiểu 2
Giá bán 5,625,000 ₫
Mô tả Citel DS74R-230/G
  • Bộ chống sét lan truyền AC 3 pha 4 cực (3L+N) kiểu 2
  • Kiểu thiết bị : 2
  • Hệ thống điện : 230/400 VAC - 3 pha 4 cực (3L+N)
  • Mạng điện AC nối đất : TT-TNS
  • Điện áp định mức (Un) : 230VAC
  • Điện áp hoạt động tối đa (Uc) : 275VAC
  • Quá áp tạm thời 5 giây (TOV) - UT : 335VAC
  • Quá áp ngắt kết nối 120mn (TOV) - UT : 440VAC
  • Khả năng cắt dòng xung lan truyền định mức ( 8/20μs) - In : 30kA
  • Khả năng cắt dòng xung tối đa (8/20μs) - Imax : 70kA/P
  • Tổng dòng sét : 70kA
  • Mức bảo vệ tại @ In (8/20µs) : Up 1.4kV (L-N), 1.5kV (N-G)
  • Điện áp dư tại @ 5 kA (8/20µs) - Up-5kA : Up 0.9kV
  • Dòng ngắn mạch cho phép - Isccr : 25kA
  • Công nghệ : Công nghệ MOV
  • Chế độ kết nối : Kiểu L/N và N/PE
  • Chế độ bảo vệ : Kiểu Đồng hướng và lệch hướng
  • Cấu hình : 3 Mô đun DS70R-230 + DS70G-600
  • Cầu chì kết hợp : loại gG - 125A max.
  • Báo lỗi tiếp đất : Kiểu " S " hoặc delayed
  • Ngắt kết nối nhiệt : Bên trong
  • Báo hiệu ngắt kết nối từ xa : đầu ra trên tiếp điểm chuyển đổi
  • Chỉ báo ngắt kết nối : 2 chỉ báo hoạt động trên mỗi cực
  • Kết nối đến mạng điện : Siết ốc vít 2.5-25 mm² / by bus
  • Chế độ an toàn : Ngắt kết nối khỏi nguồn điện AC
  • Nhiệt độ hoạt động : -40 ~ 85ºC
  • Cấp bảo vệ thiết bị : IP20
  • Chất liệu vỏ thiết bị : Vỏ nhựa cao cấp, cách nhiệt ( Thermoplastic UL94-V0 )
  • Lắp đặt : Lắp trên ray đối xứng 35mm ( Symmetrical rail EN60715 )
  • Kích thước : 72 x 99 x 67 (mm)

Cách tra mã Citel DS74R-230/G

Cách tra mã Citel DS74R-230/G

Cấu tạo Citel DS74R-230/G

Cấu tạo Citel DS74R-230/G

Thông số kỹ thuật Citel DS74R-230/G

Thông số kỹ thuật Citel DS74R-230/G

Kích thước Citel DS74R-230/G

Kích thước Citel DS74R-230/G

Kết nối thiết bị Citel DS74R-230/G

Kết nối thiết bị Citel DS74R-230/G

Cách đấu nối dây Citel DS74R-230/G

Cách đấu nối dây Citel DS74R-230/G

Tải tài liệu kỹ thuật Citel DS74R-230/G

Tải Catalogs Thiết bị chống sét CITEL
