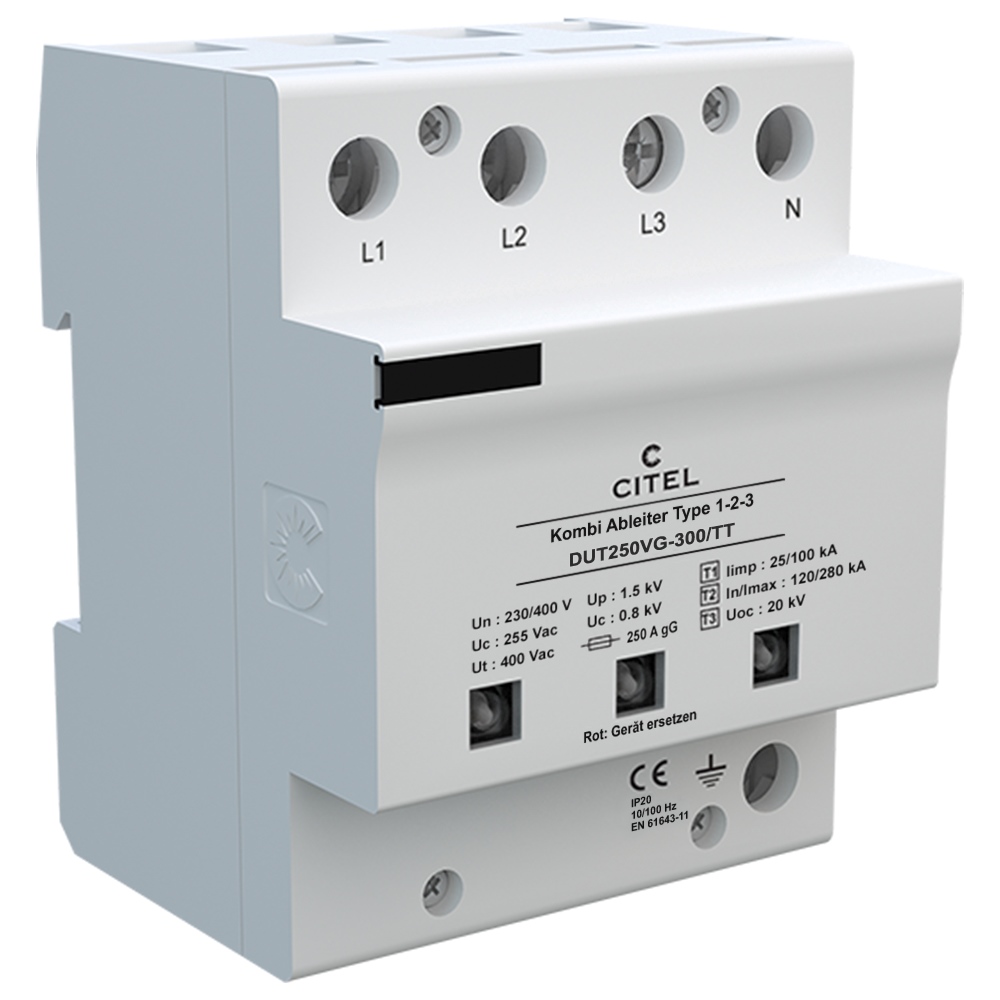

Citel DUT250VG-300/TT : Chống sét lan truyền AC, 3 pha 4 cực (3L+N), kiểu 1+2+3

In
Chống sét lan truyền AC - Citel DUT250VG-300/TT
( * part number : 3582 )
☼ Mô tả :
• Thiết bị cắt xung đột biến 3 pha 4P (3L+N) kiểu 1+2+3
• Thiết kế nhỏ gọn, dạng mô đun, cấu tạo nguyên khối
• Sản xuất theo công nghệ Varistor (VG) kết hợp GSG, hiệu suất cao
• Trang bị cầu chì nhiệt ngắt mạch bên trong để bảo vệ ngắn mạch
• Không dòng rò, không dòng phóng theo, chịu ngắn mạch đến 50kA
• Chỉ báo tình trạng hoạt động mỗi pha
• Ngắt kết nối nội bộ với chỉ báo, và tín hiệu báo động từ xa
• Khả năng cắt sét cao và điện áp dư thấp
• Tối ưu hóa TOV ( sức chịu quá áp tạm thời )
• Dòng xả cực lớn cho dây L/N của hệ thống điện
• Cấu hình Mô đun nguyên khối đa cực
• Lắp đặt trên thanh ray đối xứng, nối song song mạng điện
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng
• Tuân thủ NF EN 61643-11, IEC 61643-11, UL 1449 ed.5
• Thương hiệu Citel ( xuất xứ Pháp )
☼ Ứng dụng :
• Dùng lắp cho tủ điện nơi văn phòng làm việc
• Dùng lắp cho tủ điện của phòng máy thu phát sóng viễn thông
• Dùng cắt sét, dẫn năng lượng sét xuống đất, giảm biên độ xung sét
• Giảm áp lực của sét đến nguồn điện và thiết bị điện dân dụng
• Đảm bảo sự an toàn cho con người và tài sản, máy móc thiết bị ..
Citel DUT250VG-300/TT : Chống sét lan truyền AC, 3 pha 4 cực (3L+N), kiểu 1+2+3Citel DUT250VG-300/TT : Chống sét lan truyền AC, 3 pha 4 cực (3L+N), kiểu 1+2+3
Giá bán 17,500,000 ₫
Mô tả Citel DUT250VG-300/TT
  • Bộ chống sét 3 pha kiểu 1+2+3
  • Kiểu thiết bị : 1+2+3
  • Hệ thống điện : 230/400 VAC - 3 pha 4 cực (3L+N)
  • Mạng điện AC nối đất : TT-TNS
  • Điện áp định mức (Un) : 230VAC
  • Điện áp hoạt động tối đa (Uc) : 255VAC
  • Quá áp tạm thời 5 giây (TOV) - UT : 335VAC
  • Quá áp ngắt kết nối 120mn (TOV) - UT : 440VAC
  • Quá áp tạm thời N/PE (TOV HT) UT : 1200V / 300A / 200ms
  • Chịu được sóng kết hợp IEC 61643-11 (Thử nghiệm Class III: 1.2/50μs - 8/20μs) - (Uoc) : 6kV
  • Chịu được quá áp theo IEEE C62.41.1 : 20kV
  • Khả năng cắt dòng xung lan truyền định mức ( 8/20μs) - In : 40kA
  • Khả năng cắt dòng xung tối đa (8/20μs) - Imax : 100kA/P
  • Dòng cắt xung trực tiếp (10/350μs) - limp : 25kA
  • Tổng dòng sét : 50kA
  • Năng lượng mỗi cực : 156 kJ/ohm
  • Mức bảo vệ tại @ In (8/20µs) : Up 1.1kV - UpL/N và N/PE 1.5kV
  • Dòng ngắn mạch cho phép - Isccr : 50kA
  • Công nghệ : Công nghệ VG ( MOV + GSG )
  • Chế độ kết nối : Kiểu L/N và L/PE
  • Chế độ bảo vệ : Kiểu Đồng hướng và lệch hướng
  • Cấu hình : Mô đun nguyên khối đa cực
  • Cầu chì kết hợp : loại gG - 315A hoặc SFD1-25-31S
  • Báo lỗi tiếp đất : Kiểu " S " hoặc delayed
  • Ngắt kết nối nhiệt : Bên trong
  • Chỉ báo ngắt kết nối : 3 chỉ thị màu bên ngoài mô đun / cực
  • Kết nối đến mạng điện : Siết ốc vít 6-35 mm²
  • Chế độ an toàn : Ngắt kết nối khỏi nguồn điện AC
  • Nhiệt độ hoạt động : -40 ~ 85ºC
  • Cấp bảo vệ thiết bị : IP20
  • Chất liệu vỏ thiết bị : Vỏ nhựa cao cấp, cách nhiệt ( Thermoplastic UL94-V0 )
  • Lắp đặt : Lắp trên ray đối xứng 35mm ( Symmetrical rail EN60715 )
  • Kích thước : 72 x 90 x 67 (mm)

Cách tra mã Citel DUT250VG-300/TT

Cách tra mã Citel DUT250VG-300/TT

Cấu tạo Citel DUT250VG-300/TT

Cấu tạo Citel DUT250VG-300/TT

Thông số kỹ thuật Citel DUT250VG-300/TT

Thông số kỹ thuật Citel DUT250VG-300/TT

Kích thước Citel DUT250VG-300/TT

Kích thước Citel DUT250VG-300/TT

Kết nối thiết bị Citel DUT250VG-300/TT

Kết nối thiết bị Citel DUT250VG-300/TT

Cách đấu nối dây Citel DUT250VG-300/TT

Cách đấu nối dây Citel DUT250VG-300/TT

Tải tài liệu kỹ thuật Citel DUT250VG-300/TT

Tải Catalogs Thiết bị chống sét CITEL
