Citel MSP-VM12/R : Chống sét Camera IP

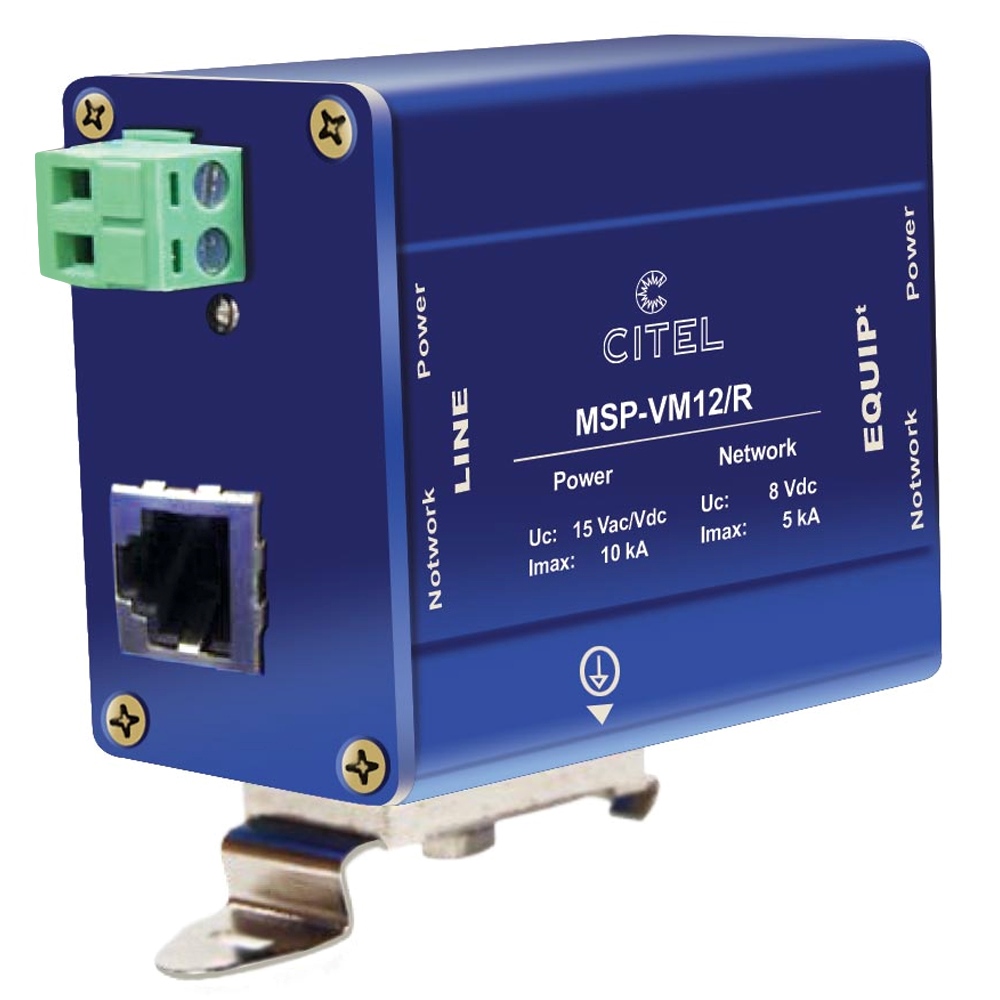

Chống sét Camera IP - Citel MSP-VM12/R
( * part number : 420413 )
☼ Mô tả :
• Cấu tạo 1 hộp nguyên khối bảo vệ:
* 1 đường nguồn: 12Vac/dc, Imax 10kA, đấu nối siết ốc
* 1 đường mạng Ethernet CAT5 (8 dây), tốc độ 100Mb/s, Imax 5kA, đấu nối RJ45
• Chống sét bảo vệ 2 trong 1 cho Camera IP : Nguồn & Ethernet
• Bảo vệ nguồn :
* Điện áp định mức Un 12Vac/dc, tối đa Uc 15Vac/dc, mức bảo vệ Up 0,22kV,
* Sóng kết hợp Uoc 10kV/5kA, dòng tải 5A,
* Dòng cắt xung (8/20µs) In 5kA, Imax 10kA,
* Có đèn báo tình trạng hoạt động của thiết bị
• Bảo vệ Ethernet CAT5 :
* Bảo vệ 4 đôi dây, tốc độ 100Mbps, điện áp định mức Un 5Vdc, tối đa Uc 8Vdc,
* Mức bảo vệ Up 20V, tần số >125MHz, suy hao <1dB, dòng tải 0,3A,
* Dòng cắt xung (8/20µs) In 2,5kA; Imax 5kA, kết nối vào/ra: RJ45
• Lắp đặt trên thanh ray, đấu nối tiếp với đường dây
• Ngắt kết nối nhiệt bên trong
• Chỉ báo điện áp và hoạt động : đèn xanh sáng
• Chỉ báo tình trạng hoạt động : đèn xanh tắt và lỗi đường truyền
• Có thể lắp chung vào hộp camera hay hộp nối
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng
• Tuân thủ IEC 61643-21 / EN 61643-21
• Thương hiệu Citel ( xuất xứ Pháp )
☼ Ứng dụng :
• Bảo vệ nguồn và mạng Ethernet cho camera IP 12V
( * part number : 420413 )
☼ Mô tả :
• Cấu tạo 1 hộp nguyên khối bảo vệ:
* 1 đường nguồn: 12Vac/dc, Imax 10kA, đấu nối siết ốc
* 1 đường mạng Ethernet CAT5 (8 dây), tốc độ 100Mb/s, Imax 5kA, đấu nối RJ45
• Chống sét bảo vệ 2 trong 1 cho Camera IP : Nguồn & Ethernet
• Bảo vệ nguồn :
* Điện áp định mức Un 12Vac/dc, tối đa Uc 15Vac/dc, mức bảo vệ Up 0,22kV,
* Sóng kết hợp Uoc 10kV/5kA, dòng tải 5A,
* Dòng cắt xung (8/20µs) In 5kA, Imax 10kA,
* Có đèn báo tình trạng hoạt động của thiết bị
• Bảo vệ Ethernet CAT5 :
* Bảo vệ 4 đôi dây, tốc độ 100Mbps, điện áp định mức Un 5Vdc, tối đa Uc 8Vdc,
* Mức bảo vệ Up 20V, tần số >125MHz, suy hao <1dB, dòng tải 0,3A,
* Dòng cắt xung (8/20µs) In 2,5kA; Imax 5kA, kết nối vào/ra: RJ45
• Lắp đặt trên thanh ray, đấu nối tiếp với đường dây
• Ngắt kết nối nhiệt bên trong
• Chỉ báo điện áp và hoạt động : đèn xanh sáng
• Chỉ báo tình trạng hoạt động : đèn xanh tắt và lỗi đường truyền
• Có thể lắp chung vào hộp camera hay hộp nối
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng
• Tuân thủ IEC 61643-21 / EN 61643-21
• Thương hiệu Citel ( xuất xứ Pháp )
☼ Ứng dụng :
• Bảo vệ nguồn và mạng Ethernet cho camera IP 12V
Citel MSP-VM12/R : Chống sét Camera IP
Mô tả
Citel MSP-VM12/R
- Chống sét Camera IP
- Hệ thống điện : 12VAC/VDC
- Điện áp hoạt động tối đa (Uc) : 15VAC/VDC
- Tải dòng tối đa (IL): 5A
- Chịu được sóng kết hợp IEC 61643-11 (Thử nghiệm Class III: 1.2/50μs - 8/20μs) - (Uoc) : 10kV/5kA
- Khả năng cắt dòng xung lan truyền định mức ( 8/20μs) - In : 5kA
- Khả năng cắt dòng xung tối đa (8/20μs) - Imax : 5kA
- Mức bảo vệ tại @ In (8/20µs) : Up 0.22kV
- Chế độ kết nối : Kiểu
* 1 đường nguồn (12V AC/DC) : đấu nối siết ốc
* 1 đường mạng Ethernet CAT5 (8 dây) tốc độ 100Mb/s : đấu nối RJ45 - Chỉ báo ngắt kết nối : Gián đoạn đường truyền
- Kết nối đến mạng điện : Siết ốc vít max. 1.5 mm²
- Chế độ an toàn : Gián đoạn đường truyền
- Nhiệt độ hoạt động : -40 ~ 85ºC
- Cấp bảo vệ thiết bị : IP20
- Chất liệu vỏ thiết bị : Nhôm sơn tĩnh điện
- Lắp đặt : Lắp trên ray (DIN rail) hoặc trên mặt phẳng
- Kích thước : 37 x 55 x 64 (mm)
Cấu tạo Citel MSP-VM12/R
Thông số kỹ thuật Citel MSP-VM12/R
Kích thước Citel MSP-VM12/R
Kết nối thiết bị Citel MSP-VM12/R
Tải tài liệu kỹ thuật Citel MSP-VM12/R
Tải Catalogs Thiết bị chống sét CITEL
