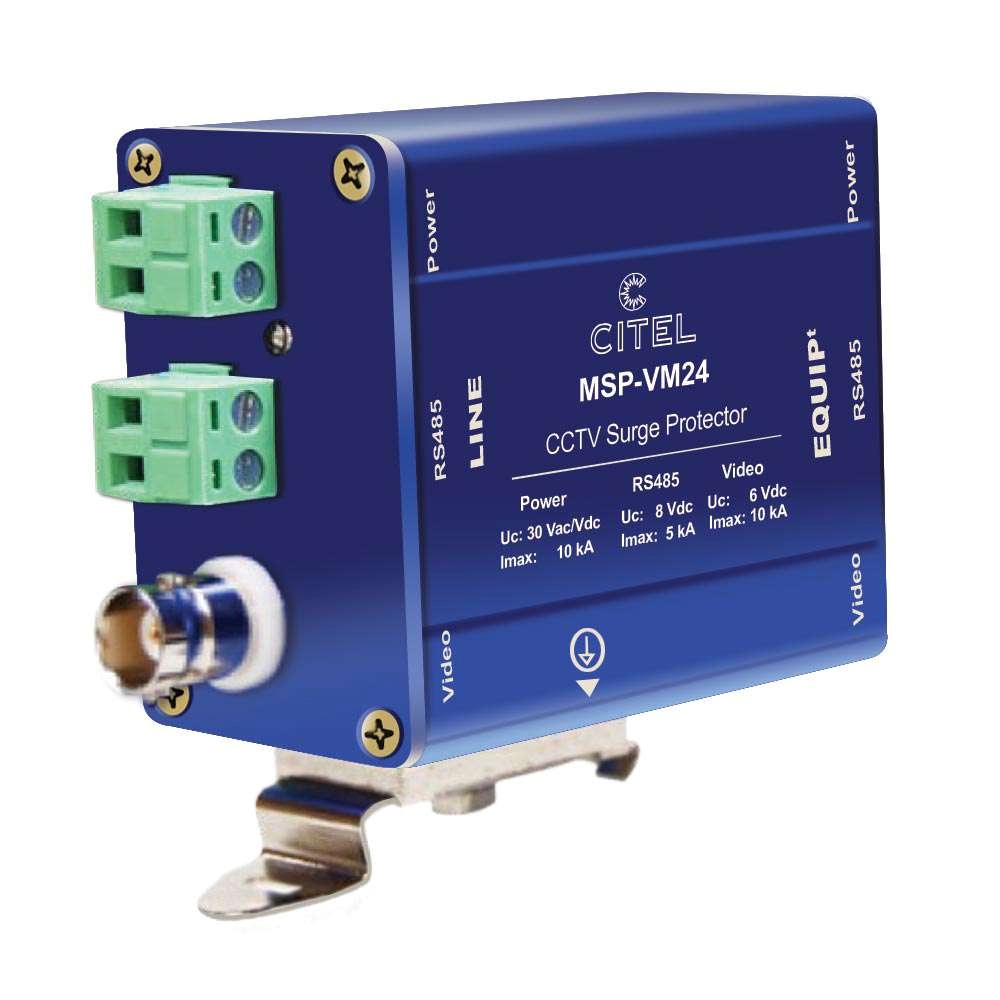

Citel MSP-VM24 : Chống sét Camera analog

In
Chống sét Camera analog - Citel MSP-VM24
( * part number : 420402 )
☼ Mô tả :
• Bảo vệ 3 trong 1, nguồn 24V + điều khiển P/T/Z + tín hiệu Video Camera
• Bảo vệ nguồn AC/DC :
* Kiểu 2+3, điện áp Un 24 Vac/dc, tối đa Uc 30 Vac/dc, mức bảo vệ Up 0.22kV,
* Sóng kết hợp Uoc 10kV/5kA, dòng tải 5A,
* Dòng cắt xung (8/20µs) In 5kA, Imax 10kA,
* Có đèn báo tình trạng hoạt động của thiết bị
• Bảo vệ tín hiệu điều khiểnc :
* Bảo vệ 1 đôi dây, điện áp định mức Un 5Vdc, tối đa Uc 8Vdc, mức bảo vệ Up 20V,
* Tần số 16MHz, suy hao <1dB, dòng tải 0,3A, dòng cắt xung (8/20µs) In 2,5kA; Imax 5kA
• Bảo vệ tín hiệu video :
* Bảo vệ đường cáp đồng trục, điện áp tối đa Uc 6Vdc, mức bảo vệ Up 20V,
* Tần số 100MHz, suy hao <1dB, dòng tải 0,3A,
* Dòng cắt xung (8/20µs) In 5kA; Imax 10kA, kết nối vào/ra BNC đầu cái
• Lắp đặt trên thanh ray, đấu nối tiếp với đường dây
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn chất lượng
• Tuân thủ IEC 61643-21 / EN 61643-21
• Thương hiệu Citel ( xuất xứ Pháp )
☼ Ứng dụng :
Citel MSP-VM24 : Chống sét Camera analog Citel MSP-VM24 : Chống sét Camera analog
Giá bán 1,500,000 ₫
Mô tả Citel MSP-VM24
  • Chống sét Camera analog
  • Hệ thống điện : 24VAC/VDC
  • Điện áp hoạt động tối đa (Uc) : 30VAC/VDC
  • Tải dòng tối đa (IL): 5A
  • Chịu được sóng kết hợp IEC 61643-11 (Thử nghiệm Class III: 1.2/50μs - 8/20μs) - (Uoc) : 10kV/5kA
  • Khả năng cắt dòng xung lan truyền định mức ( 8/20μs) - In : 5kA
  • Khả năng cắt dòng xung tối đa (8/20μs) - Imax :
    * 1 đường hình (cáp đồng trục) : Imax 10kA
    * 1 đường nguồn 24V AC/DC : Imax 10kA
    * 1 đường tín hiệu RS485 (2 dây) : Imax 5kA
  • Mức bảo vệ tại @ In (8/20µs) : Up 0.22kV
  • Chế độ kết nối : Kiểu
    * 1 đường hình (cáp đồng trục) : đấu nối BNC
    * 1 đường nguồn (12V AC/DC) : đấu nối siết ốc
    * 1 đường tín hiệu RS485 (2 dây) : đấu nối siết ốc
  • Chế độ bảo vệ : Kiểu Đồng hướng / Lệch hướng ( CM/DM )
  • Chỉ báo ngắt kết nối : Gián đoạn đường truyền
  • Kết nối đến mạng điện : Siết ốc vít max. 1.5 mm²
  • Chế độ an toàn : Gián đoạn đường truyền
  • Nhiệt độ hoạt động : -40 ~ 85ºC
  • Cấp bảo vệ thiết bị : IP20
  • Chất liệu vỏ thiết bị : Nhôm sơn tĩnh điện
  • Lắp đặt : Lắp trên ray (DIN rail) hoặc trên mặt phẳng
  • Kích thước : 37 x 55 x 90 (mm)

Cấu tạo Citel MSP-VM24

Cấu tạo Citel MSP-VM24

Thông số kỹ thuật Citel MSP-VM24

Thông số kỹ thuật Citel MSP-VM24

Kích thước Citel MSP-VM24

Kích thước Citel MSP-VM24

Kết nối thiết bị Citel MSP-VM24

Kết nối thiết bị Citel MSP-VM24

Tải tài liệu kỹ thuật Citel MSP-VM24

Tải Catalogs Thiết bị chống sét CITEL
