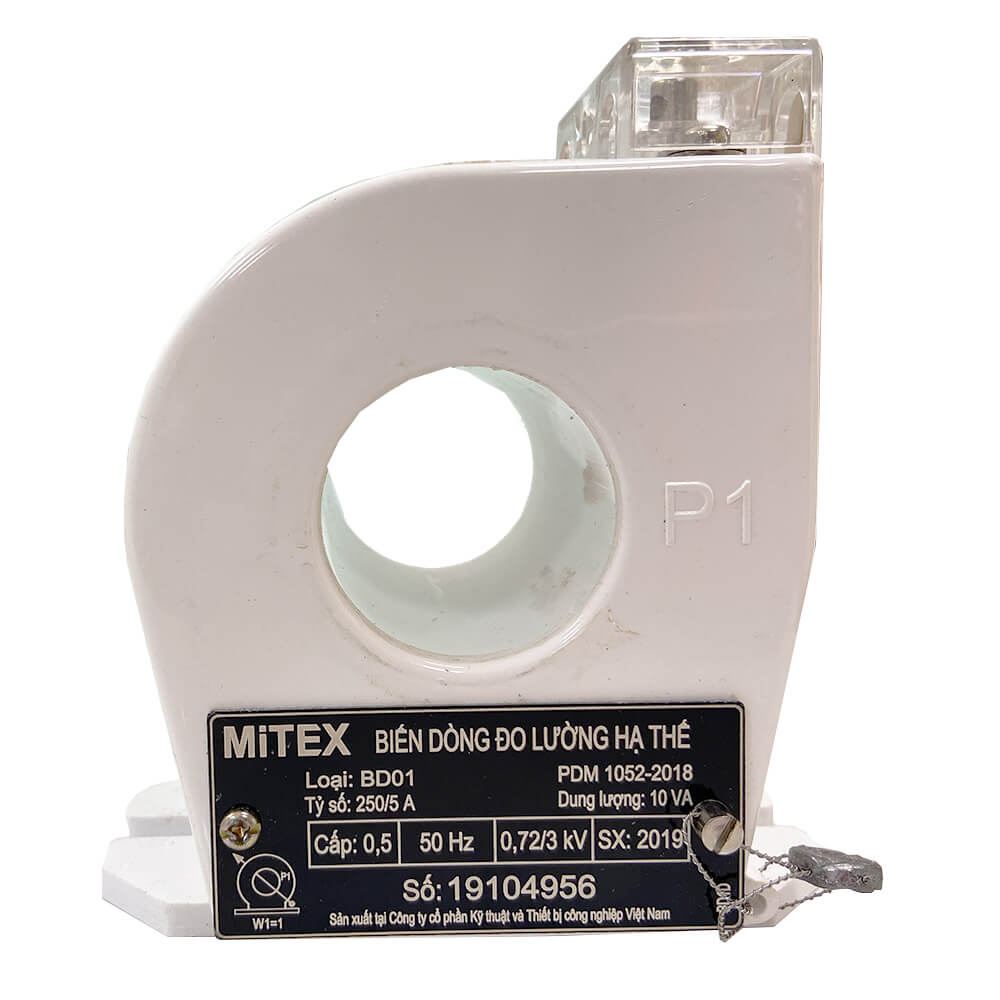

Mitex BD01 CCX 0.5 tỷ số 250/5A, 10VA W=1, ĐK 38

Mô tả Mitex BD01 CCX 0.5 tỷ số 250/5A, 10VA, quấn 1 vòng, đường kính 38mm, đạt tiêu chuẩn sản xuất IEC60044-1, TCVN 7697-1

Download Tài liệu kỹ thuật Mitex BD01 CCX 0.5 tỷ số 250/5A, 10VA W=1, ĐK 38

- Cấp chính xác đo lường : 0,5
- Dòng sơ cấp danh định (In) : 250A
- Dòng thứ cấp danh định (Ib) : 5A
- Số vòng sơ cấp: 1 - Dung lượng danh định : 10VA

Cấu tạo và Kích thước Mitex BD01 CCX 0.5 tỷ số 250/5A, 10VA W=1, ĐK 38

- Đường kính 38mm
- Dài (L): 88.5mm
- Rộng (W): 70mm
- Cao (H): 121mm
- Khối lượng: 1.4kg
- Lắp đặt: 77(97) a(a')
• Điện áp cao nhất (Umax) : 1,2 kV
• Tần số danh định (fn) : 50 Hz
• Dòng điện nhiệt ngắn hạn (Ith) : 60 ÷ 80 In/s
• Dòng điện động (Idyn) : 2,5 Ith
• Dòng quá tải liên tục : 1,2In
• Nhiệt độ làm việc : 0 ÷ 50°C
• Thử cách điện : 3kV/ phút
• Thử điện áp xung : 8kV (1,2/50µs)
• Giới hạn tăng nhiệt độ : 60°C
• Độ ẩm tương đối : 95%

Thông số kỹ thuật Mitex BD01 CCX 0.5 tỷ số 250/5A, 10VA W=1, ĐK 38

Cách nối dây, cách chỉnh, cài đặt, setup Mitex BD01 CCX 0.5 tỷ số 250/5A, 10VA W=1, ĐK 38
