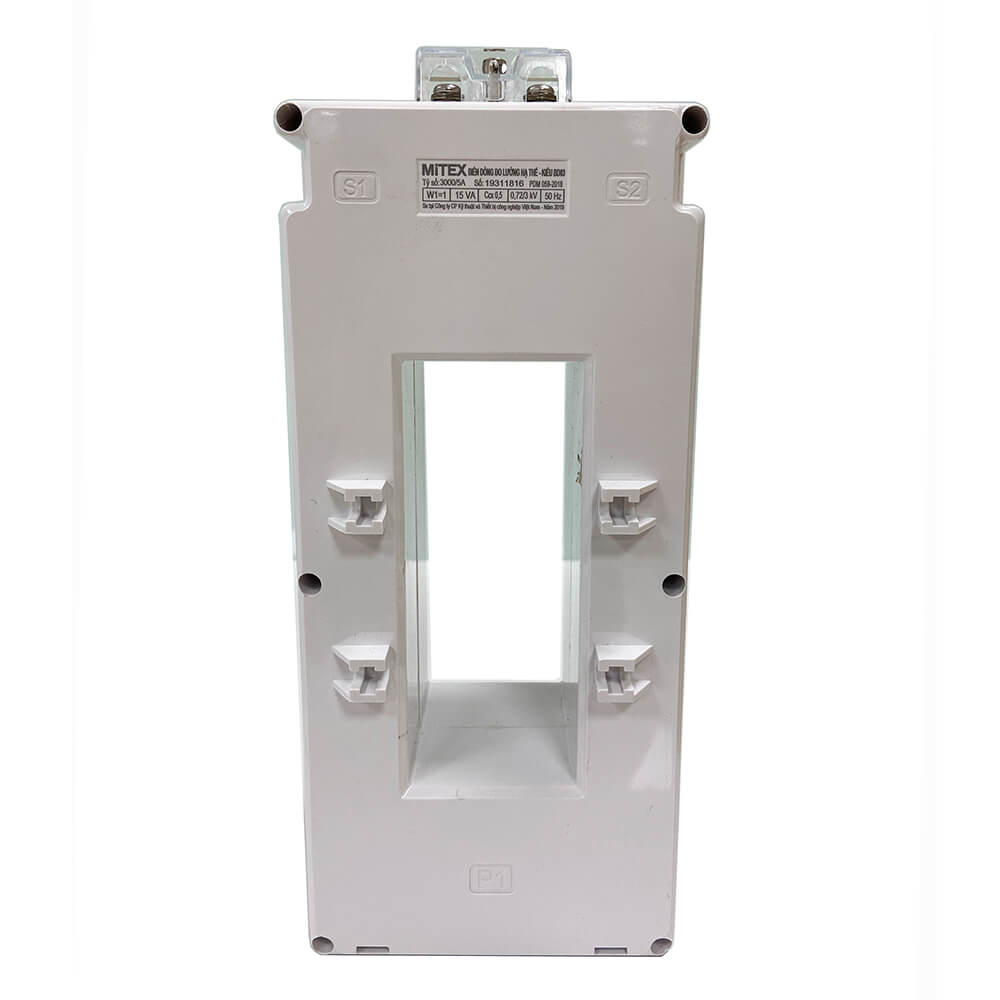

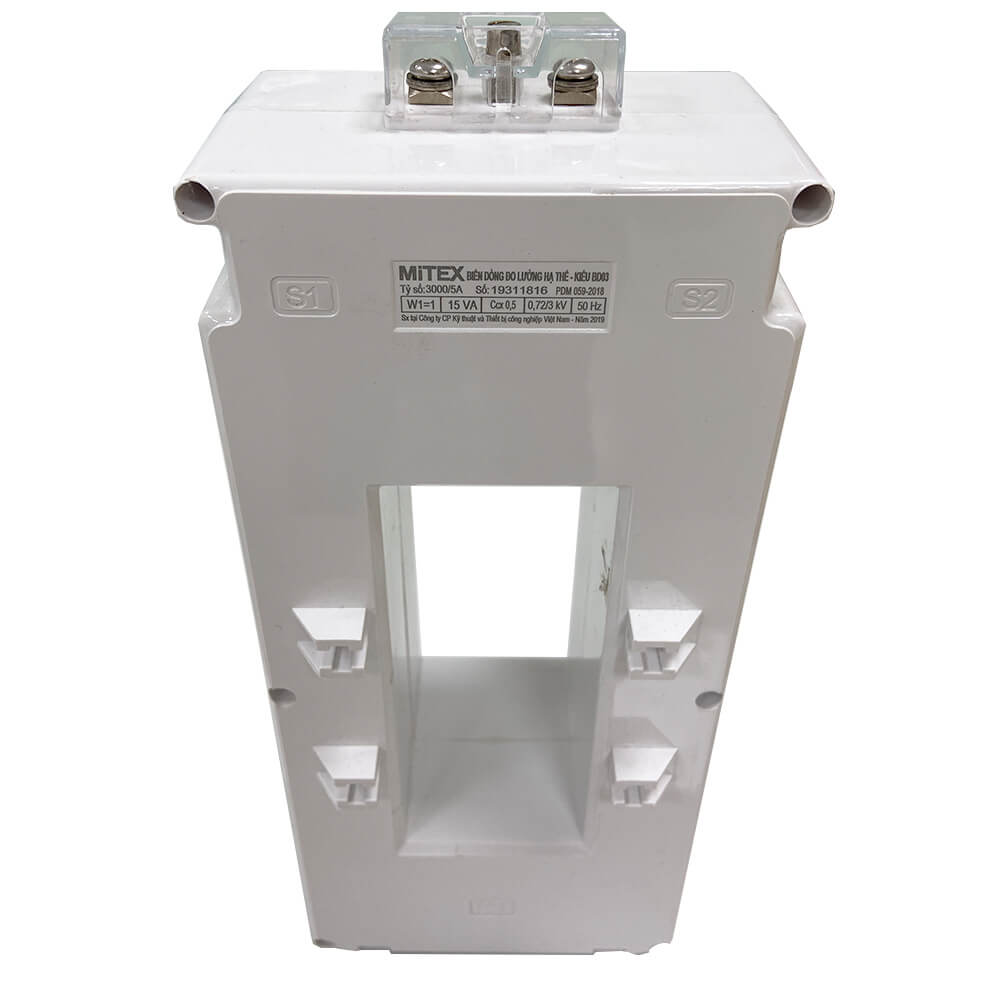

Mitex BD03 CCX 0.5 tỷ số 6300/5A 20VA, W=1, Cửa sổ 140x155

Mô tả Mitex BD03 CCX 0.5 tỷ số 6300/5A 20VA, quấn 1 vòng, Cửa sổ 140x155 là biến dòng hạ thế ccx 0,5 kiểu xuyến chữ nhật tỷ số 6300/5A 20VA, quấn 1 vòng, Cửa sổ 140x155mm, đạt tiêu chuẩn sản xuất IEC60044-1, TCVN 7697-1

Download Tài liệu kỹ thuật Mitex BD03 CCX 0.5 tỷ số 6300/5A 20VA, W=1, Cửa sổ 140x155

- Cấp chính xác đo lường : 0,5; 5P10
- Dòng sơ cấp danh định (In) : 6300A
- Dòng thứ cấp danh định (Ib) : 5A
- Số vòng sơ cấp: 1 - Dung lượng danh định : 20VA

Cấu tạo và Kích thước Mitex BD03 CCX 0.5 tỷ số 6300/5A 20VA, W=1, Cửa sổ 140x155

- Cửa sổ ( a x e ): 140x155mm
- Dài (L): 205mm
- Rộng (W): 91.5mm
- Cao (H): 300mm
- Khối lượng: 5.2kg
- Lắp đặt (c): 109mm
- Lắp đặt (d): 94mm
• Điện áp cao nhất (Umax) : 1,2 kV
• Tần số danh định (fn) : 50 Hz
• Dòng điện nhiệt ngắn hạn (Ith) : 60 ÷ 80 In/s
• Dòng điện động (Idyn) : 2,5 Ith
• Dòng quá tải liên tục : 1,2In
• Nhiệt độ làm việc : 0 ÷ 50°C
• Thử cách điện : 3kV/ phút
• Thử điện áp xung : 8kV (1,2/50µs)
• Giới hạn tăng nhiệt độ : 60°C
• Độ ẩm tương đối : 95%

Thông số kỹ thuật Mitex BD03 CCX 0.5 tỷ số 6300/5A 20VA, W=1, Cửa sổ 140x155

Cách nối dây, cách chỉnh, cài đặt, setup Mitex BD03 CCX 0.5 tỷ số 6300/5A 20VA, W=1, Cửa sổ 140x155
