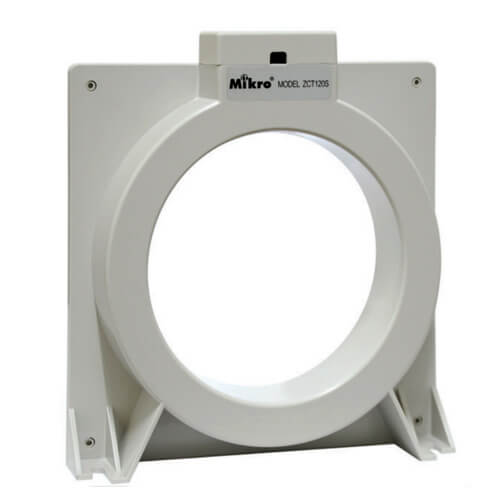

Mikro ZCT 120S

• Thương hiệu MIKRO - Xuất xứ Malaysia - Tiêu chuẩn IEC 60044-1.
• Chuyên dùng để phát hiện dòng rò / dòng chạm đất trong hệ thống điện.
• Hoạt động theo nguyên lý tổng dòng 3 pha ( hoặc 1 pha + N ).
• ZCT cảm nhận và gửi tín hiệu về rơ le ELR khi có rò/chạm đất.
• Phát hiện dòng rò chính xác cao, nhạy hơn nhiều so với CT thường.
• Tỷ số biến dòng: dạng cảm biến, không có tỷ số 5A/1A như CT thường.
• Thiết kế vòng kín hình tròn, đưa các dây dẫn (L1, L2, L3, N nếu có) xuyên qua.
• Cách ly và an toàn điện cao, vật liệu chống cháy, lõi CT chất lượng cao.
• Lắp đặt đơn giản, không cần cấp nguồn riêng – chỉ là cảm biến dòng.

• Bảo vệ rò điện cho tủ phân phối, MDB, DB.
• Bảo vệ rò cấp nhà xưởng, phòng server, xưởng may, tòa nhà.
• Kết hợp với rơ le Mikro để cắt MCCB/Contactor khi dòng rò vượt ngưỡng.

• Tần số hoạt động: 50/60Hz.
• Dòng rò: từ 30mA ~ 30A (tùy rơ le).
• Cách điện: > 2 kV.
• Tỷ số biến dòng: không tỷ số, dạng cảm biến.
• Kiểu hoạt động: Zero-sequence CT (tổng dòng pha).
• Nhiệt độ làm việc: –10℃ đến +50℃.
• Đường kính lỗ: 120mm

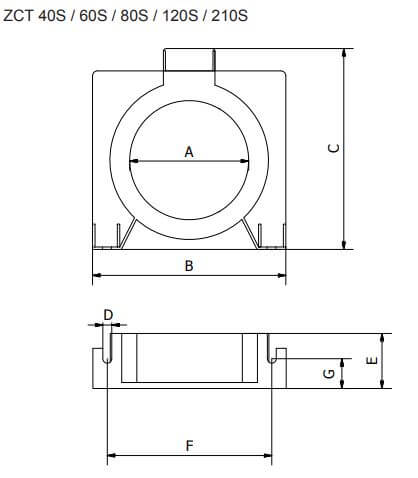

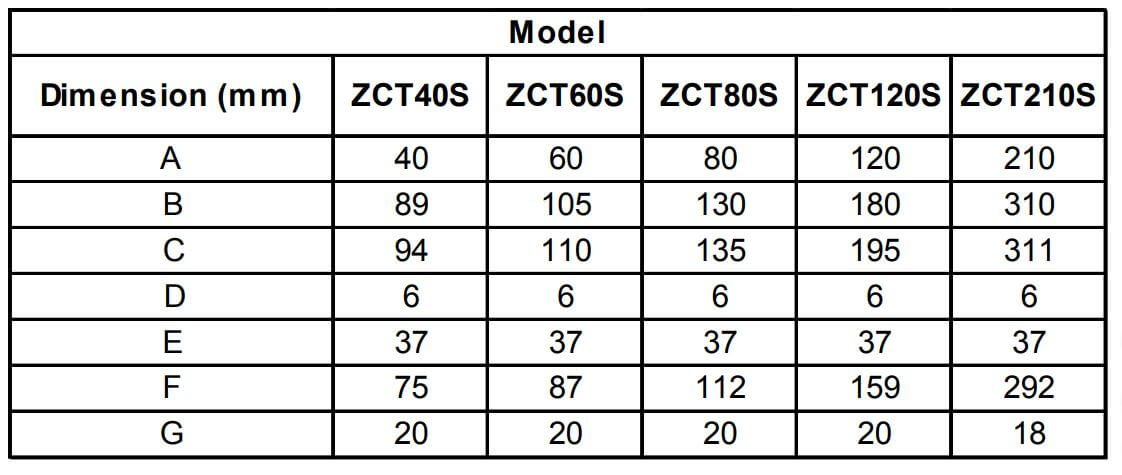

Kích thước Mikro ZCT 120S

Thông số kỹ thuật Mikro ZCT 120S

Tài liệu kỹ thuật Mikro ZCT 120S

Hướng dẫn cài đặt / set up / sơ đồ đấu nối Mikro ZCT 120S

Tài liệu kỹ thuật hướng dẫn cài đặt - đấu nối Mikro ZCT 120S
