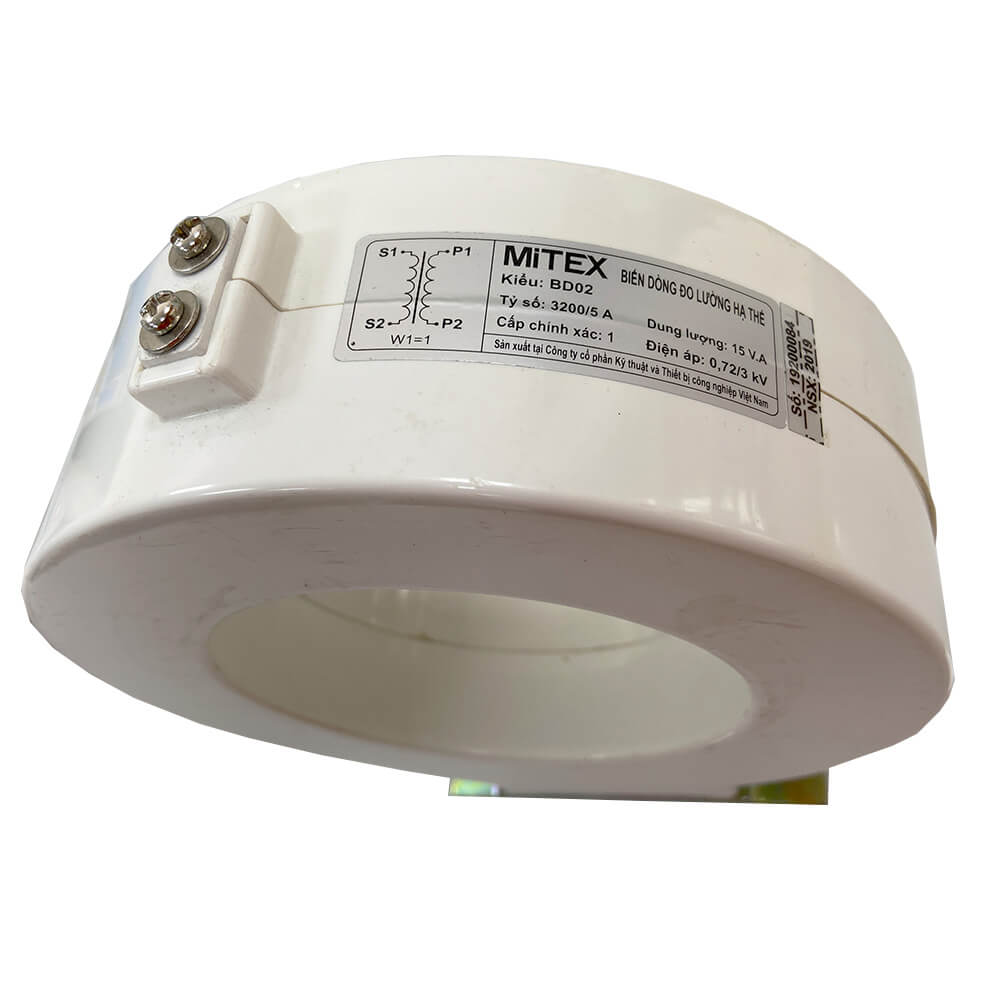

Mitex BD02 CCX 1 tỷ số 3200/5A, 15VA W=1, ĐK 110

Mô tả Mitex BD02 CCX 1 tỷ số 3200/5A, 15VA, quấn 1 vòng, ĐK 110 là biến dòng hạ thế ccx 1 kiểu xuyến tròn tỷ số 3200/5A, 15VA, quấn 1 vòng, đường kính 110mm, đạt tiêu chuẩn sản xuất IEC60044-1, TCVN 7697-1

Download Tài liệu kỹ thuật Mitex BD02 CCX 1 tỷ số 3200/5A, 15VA W=1, ĐK 110

- Cấp chính xác đo lường : 1
- Dòng sơ cấp danh định (In) : 1500A
- Dòng thứ cấp danh định (Ib) : 15A
- Số vòng sơ cấp: 1 - Dung lượng danh định : 5VA

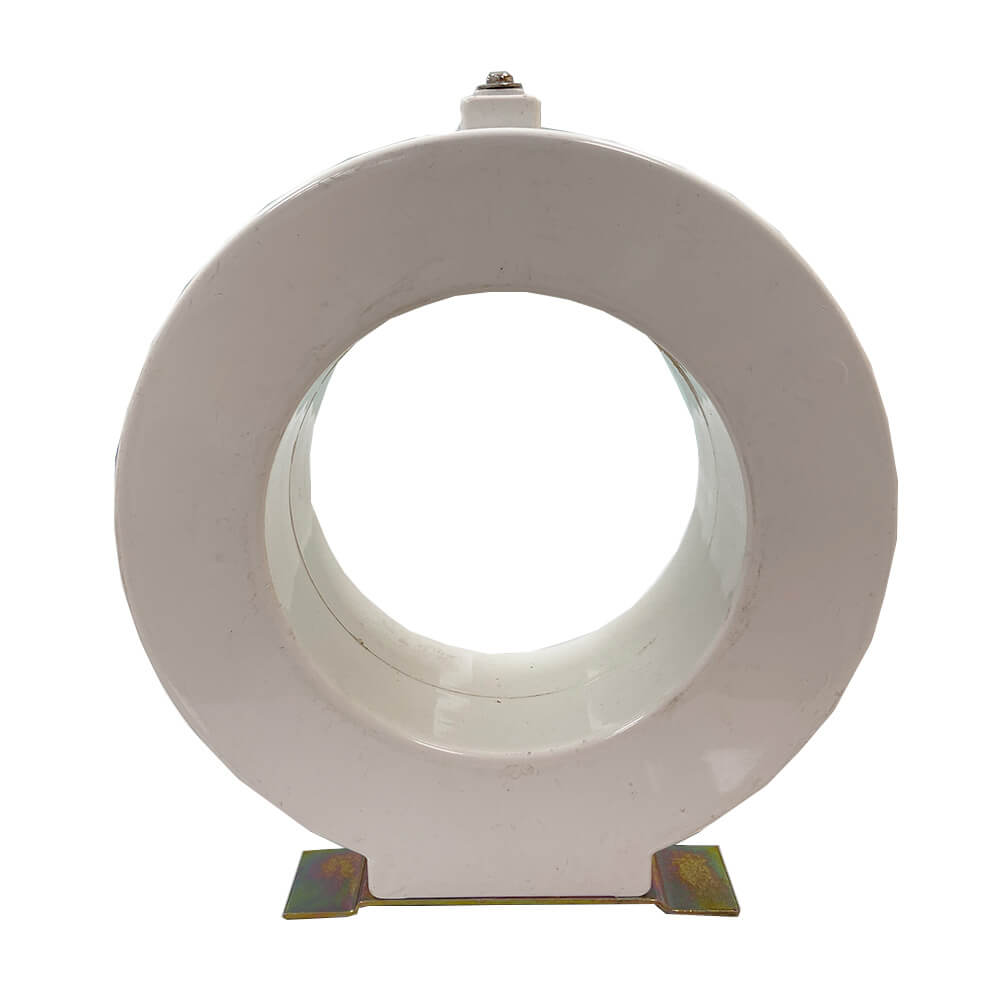

Cấu tạo và Kích thước Mitex BD02 CCX 1 tỷ số 3200/5A, 15VA W=1, ĐK 110

- Đường kính 110mm
- Dài (L): 157mm
- Rộng (W): 43mm
- Cao (H): 180mm
- Khối lượng: 1.5~1.8kg
- Lắp đặt (a): 80
• Điện áp cao nhất (Umax) : 1,2 kV
• Tần số danh định (fn) : 50 Hz
• Dòng điện nhiệt ngắn hạn (Ith) : 60 ÷ 80 In/s
• Dòng điện động (Idyn) : 2,5 Ith
• Dòng quá tải liên tục : 1,2In
• Nhiệt độ làm việc : 0 ÷ 50°C
• Thử cách điện : 3kV/ phút
• Thử điện áp xung : 8kV (1,2/50µs)
• Giới hạn tăng nhiệt độ : 60°C
• Độ ẩm tương đối : 95%
